1. Широкоформатное проблемное пространство

Человеческий фактор и геометрия пикселей неразделимы. При диагонали 8,0 дюйма матрица 1920х1200 разрешает примерно283 пикселей на дюйм(√(1920²+1200²)/8,0). Эта плотность значительно превышает порог, при котором оператор с нормальным зрением различает дискретную структуру пикселей на типичных расстояниях просмотра HMI 30–70 см, поэтому векторные элементы пользовательского интерфейса и небольшие глифы визуализируются без заметных искажений.

соотношение 16:10(1.60) не является произвольным. Он приближается к золотому сечению (φ ≈ 1,618), а его экономика по соотношению площади к периметру благоприятствует плотным многоколоночным макетам (диаграмма тенденций рядом с таблицей заданных значений рядом с кластером управления), которые определяют промышленное и медицинское программное обеспечение. В то время как панель с соотношением сторон 4:3 требует вертикального расположения и прокрутки, широкий холст позволяет информации сосуществовать в пространстве, снижая затраты оператора на навигацию.

2. Целостность сигнала: почему выигрывает сериализация LVDS

LVDS (TIA/EIA-644) преобразует широкую несимметричную шину пикселей в небольшое созвездие дифференциальных пар с малым размахом. Канонический7:1отображение складывает семь несимметричных битов в одну дифференциальную линию, поэтому 24-битная шина RGB с синхронизацией сжимается примерно из 28 проводников в пять пар — здесь организованных какнечетные/четные группы каналов(ELV0-3/OLV0-3 плюс часы).

Инженерные последствия усугубляются. Управляемое синфазное напряжение около 1,2 В с дифференциальным колебанием ≈350 мВ обеспечивает быстрые фронты перехода при сравнительно низкой динамической мощности (P ∝ C·V²·f). Тесно связанные пары гасят поля в дальней зоне, подавляя синфазное излучение; а скромный поворот позволяет глазковой диаграмме оставаться открытой на разъеме и изгибаться без эквализации приемника. Для 8-дюймовой панели, пересекающей десятки сантиметров внутренней проводки, этот запас является разницей между прочной конструкцией и прерывистой конструкцией.

3. На пути к архитектуре емкостных датчиков G+G

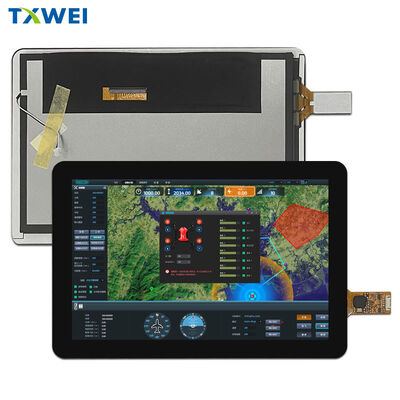

Модуль принимаетстекло по стеклу (Г+Г)конструкция: дискретное сенсорное стекло ITO, ламинированное под отдельным покровным стеклом. Это отделяет чувствительную подложку от структурного переднего стекла, позволяя оптимизировать каждый из них — датчик для геометрии электрода и оптической нейтральности, крышку для твердости и ударопрочности.

Чувствованиевзаимно-емкостный. Передающие электроды находятся под напряжением, а приемные электроды измеряют заряд, связанный на каждом пересечении; кончик пальца отклоняет часть краевого поля, создавая локализованное значение ΔC, которое контроллер преобразует в центроид.ИЛИ2132Интерфейсная часть сообщает о стандартизированных пакетах дигитайзера USB HID, поэтому хост определяет собственное сенсорное устройство без разработки специального драйвера — ярлык интеграции, имеющий реальную инженерную ценность.

4. Оптический стек: ламинирование, AF/AG и компромисс между прозрачностью и дымкой

Каждый несвязанный воздушный интерфейс создает отражение Френеля примерно 4% на поверхность, а также внутренний световод, рассеивающий окружающий свет. Оптическое соединение стопки — защитного стекла с датчиком через SCA, датчика с панелью через OCA — удаляет эти интерфейсы, повышая эффективный контраст при ярком свете, уменьшая артефакты внутреннего отражения и добавляя механическую жесткость против ударов и проникновения загрязнений.

Защитная линза выполняет две инженерные поверхностные функции:защита от отпечатков пальцев (AF)слой, который снижает поверхностную энергию, чтобы противостоять олеофобному размазыванию, иантибликовый (АГ)травление, рассеивающее зеркальные блики на матовом поле. Дизайн достигаетпропускание ≥85%и≥6 часовтвердость при сохранении оптической прозрачности.

5. Фотометрия и физика снижения номинальных характеристик в течение всего срока службы

Подсветка агрегатов с боковой подсветкой36 белых светодиодовподача световодной пластины, доставка1000 кд/м²типичный (максимум 1200 кд/м²) с70% минимальная однородность. Запас яркости является оперативным показателем для систем с высокой температурой окружающей среды: он сохраняет яркость дисплея.эффективный коэффициент контрастностикогда аддитивное окружающее отражение сжимает темный конец кривой передачи.

Номинальный срок службы светодиодов20 000 часов, определяемый как интервал до 50 % начальной яркости при токе 55 мА/светодиод. Снижение светового потока ускоряется с ростом температуры перехода, и ток возбуждения напрямую влияет на эту температуру. Таким образом, поддержание номинального срока службы требует теплового проектирования — адекватного распределения тепла сзади и внимания к вентиляции корпуса, а не просто соблюдения электрических требований.

6 Электрическая архитектура и последовательность электропитания

Модуль запускается из3,3 ВШина VDDIN, которая питает встроенный в модуль каскад постоянного/постоянного тока, генерирующий внутренние источники питания/источника панели; подсветка представляет собой отдельную строку повышенного соответствия (V_Ф16,8–19,2 В при I_ФТиповой ток 330 мА/макс. 390 мА, 36 светодиодов). Светодиодный драйвер постоянного тока необходим для защиты яркости от напряжения._Фбиннинг и тепловой дрейф; ШИМ или аналоговое затемнение расширяет полезный диапазон яркости без хроматического сдвига.

7 Матрица квалификации надежности

Критерии прохождения исключают функциональные аномалии, отсутствие или замыкание сегментов, ухудшение четкости, отсутствие отображения и утечку жидких кристаллов — модуль должен сохранять электрические характеристики.иоптическая целостность по всей оболочке.

8 инженерных заметок по интеграции

9 Сравнительный анализ

10 доменов приложений

Киоски самообслуживания и билетные терминалы · POS-терминалы для розничной торговли и интерактивный мерчендайзинг · Промышленные панели управления и машинные HMI · Медицинские мониторы и диагностические лицевые панели · Терминалы в транспортных средствах, электромобилях и зарядных станциях · Цифровые вывески и центры управления умными зданиями.

11 часто задаваемых вопросов
