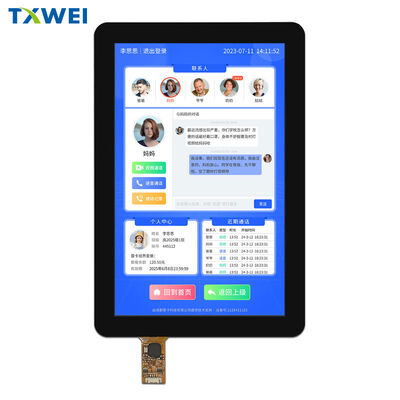

8-дюймовый TFT высококачественный сенсорный экран с высоким разрешением 1920*1200 LVDS с широким температурным диапазоном для дисплея пульта дистанционного управления дроном

продукты

8-дюймовый TFT высококачественный сенсорный экран с высоким разрешением 1920*1200 LVDS с широким температурным диапазоном для дисплея пульта дистанционного управления дроном

МОК:	1
цена:	Подлежит обсуждению
Срок доставки:	7-16 дней
Метод оплаты:	Л/К, Д/А, Д/П, Т/Т
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

ШЭНЬЧЖЭНЬ

Фирменное наименование

TXWEI

Сертификация

CE FCC ROHS

Номер модели

TXW800035B1-TY

Документ

Количество пикселей:

1920*1200

Направление просмотра:

Отображать интерфейс:

Яркость:

1000 нит

Активная область:

172,224(Н) * 107,64(В)

Размер контура:

197,5*132,30*6,85 мм

Рабочая температура:

-30+85°C

Температура хранения:

-30+85°C

Количество контактов:

45PIN

Сенсорная технология:

ИЛИ2132

Сенсорный интерфейс:

Выделить:

8-дюймовый TFT ЖК-дисплей

высокояркий экран пульта дистанционного управления дроном

сенсорный экран LVDS с широким температурным диапазоном

Описание продукта

TXW800035B1-TY 8 дюймовый дисплейный модуль WUXGA промышленного класса с емкостным касанием G + G

1. Обзор продукции

ВTXW800035B1-TYпредставляет собой высокопроизводительный 8-дюймовый TFT LCD модуль, разработанный Shenzhen Tianxianwei Technology Co., Ltd для мобильных и встроенных приложений следующего поколения.1920 × 1200 (WUXGA)Пиксельная матрица, этот модуль обеспечивает исключительную визуальную ясность с16.7 миллионов цветов, что делает его идеальным для интерфейсов, богатых данными, воспроизведения медиа высокой четкости и точных систем сенсорного управления.Устройство светодиодного подсветки (BL), и емкостной сенсорной панели (CTP) в единую компактную сборку, оптимизированную для бесшовной интеграции.

2Архитектура отображения и оптические характеристики

В сердце TXW800035B1-TY лежитВсе ЖК-дисплеи типа O'Clockконструкция странсмиссивный, обычно черныйЭта конфигурация обеспечивает глубокие черные уровни, высокие контрастные коэффициенты и энергоэффективную работу, особенно ценную для портативных устройств, работающих на батареях.

Решение:1920 (H) × 1200 (V) пикселей WUXGA класс, обеспечивающий плотность пикселей 283 PPI для четкого текста и плавного воспроизведения изображения
Глубина цвета:16.7M цвета, выбираемые программным обеспечением, позволяющие различать нюансы цвета и фотографическую точность
Направление просмотра:80°/80°/80°/80° (типичный)
Режим отображения:Трансмиссивный, обычно чёрный, оптимизированный для помещений с контролируемым окружающим освещением

3Система подсветки и инженерия освещения

Модуль используетархитектура краевого освещенияс двигателем:36 белых светодиодных микросхемЭта конструкция достигает замечательных уровней яркости при сохранении тепловой управляемости.

Типичная яркость:1000 cd/m2 достаточно для четкости при большом освещении
Максимальная яркость:1200 cd/m2 ?? пиковая мощность для требовательных сценариев видимости
Однородность яркости:≥ 70% (минимум) обеспечивает отсутствие видимых градиентов яркости на поверхности дисплея
Напряжение на светодиоде вперед (VF):16.8V ~ 19.2V
Продолжающийся ток (IF):330mA (типичный), 390mA (максимальный)

Учитывание продолжительности жизни светодиода:
Подсветка предназначена для:20,000 часовдлительность эксплуатации, определяемая как точка, в которой яркость снижается до 50% от исходной мощности при 55mA на светодиодный канал.Работа с превышением рекомендуемых пороговых значений тока ускорит обесценение люмена. Дизайнеры систем должны внедрять драйверы с регулируемым током и стратегии теплового рассеяния, чтобы максимизировать долговечность подсветки.

4Технология касания: G+G Capacitive Architecture

Интегрированная сенсорная панель используетG+G (стекло + стекло)конструкция, высококачественная емкостная сенсорная архитектура, которая помещает слой датчика между двумя стеклянными подложками.и точность прикосновения по сравнению с альтернативами на основе пленки.

ИК сенсорного контроллера:ILI2132 - проверенный многоприкосновный контроллер, поддерживающий распознавание жестов и алгоритмы быстрого ответа
Рабочее напряжение:5В (совместимая с USB-силовой рельсой)
Проницаемость света:≥85% минимальное оптическое ослабление сохраняет яркость дисплея и точность цвета
Твердость поверхности:≥ 6H
Прикосновение к рабочей температуре:от -30°C до +85°C
Температура хранения при контакте:от -30°C до +85°C
Влажность окружающей среды:20% ~ 90% RH

Схема G+G дополнительно расширяетсяAF (антиотпечатки пальцев)покрытие на крышке линзы иАГ (Антиотражатель)на поверхности, уменьшая зеркальные отражения и сохраняя чистую эстетику при непрерывном обращении.

5Электрические характеристики и дизайн интерфейса

TXW800035B1-TY поддерживает подключение с двойным интерфейсом, отделяя высокоскоростные видеоданные от сенсорной сигнализации для оптимизированной интеграции системы.

Интерфейс TFT-дисплея   LVDS (дифференциальная сигнализация низкого напряжения):
45-контактный интерфейс LVDS работает наVDDIN = 3.3V (типичный)и несет дифференциальные пары данных для надежной, устойчивой к EMI передачи видео.

Даже каналы передачи данных LVDS (ELV0P/ELV0N через ELV3P/ELV3N):4 пары дифференциальных данных
Часы LVDS даже (ELVCLKP/ELVCLKN):Дифференциальная синхронизация часов
Нечетные каналы передачи данных LVDS (OLV0P/OLV0N через OLV3P/OLV3N):4 пары дифференциальных данных
Частые часы LVDS (OLVCLKP/OLVCLKN):Дифференциальная синхронизация часов
Силовые рельсы:Многочисленные VDDIN-прицепы (41-45) для стабильного распределения 3.3V; специальные VDD_OTP и EEPEN-прицепы для заводской конфигурации

Капацитивный сенсорный интерфейс (Capacitive Touch Interface) Протокол USB HID:
Сенсорная панель взаимодействует через стандартный 4-контактный интерфейс USB:

ВКК:Входная мощность 5 В
DP / DN:Дифференциальные линии передачи данных USB
ГНД:Общие основания

Эта архитектура USB-touch исключает необходимость в выделенном маршрутизации I2C GPIO на хост-процессоре,упрощение макетов печатных плат и обеспечение совместимости plug-and-play с основными операционными системами.

6. Силовая последовательность и состояние системы

Модуль реализует сложныйУправление электроэнергией в нескольких областяхсхема с различными состояниями работы:

Режим высокой скорости:Полная передача видеоданных при максимальной пропускной способности LVDS
Показать состояние отключения:Видеотоказы приостановлены; минимальное удержание энергии
В режиме сна (CMD 0x10):Глубокое отключение с сохранением регистра
Состояние LP11:MIPI в режиме ожидания низкой мощности (поддерживается для совместимых вариантов контроллера)

Критические требования к секвенированию включают:

Стабилизация VSP/VSN:Сроки работы на пандусе ≤1 мс
Рельсы VGH/VGL:Синхронизированная активация для предотвращения дрейфа порога TFT
Выравнивание источника/GIP:Обеспечивает последовательное зарядку пикселей в пределах температурных условий

Дизайнеры систем должны придерживаться форм волн, предоставленных производителем, чтобы предотвратить замыкание, отображение артефактов или долгосрочную электрохимическую деградацию.

7Механические спецификации и руководства по интеграции

TXW800035B1-TY упакован в высокоточную механическую установку с узкими допустимыми значениями, подходящей для промышленных помещений с расплавкой.

Активная зона ЖК (AA):1070,64 мм × 172,22 мм
Область обзора объектива (VA):1080,24 мм × 172,82 мм
Внешний размер объектива (OD):132.3 мм × 197,5 мм (±0,05 мм)
Внешнее измерение LCM:1190,8 мм × 181,7 мм (± 0,2 мм)
Общая толщина модуля:6.85 мм (± 0,3 мм)
Толщина крышки линзы:0.7 мм
Толщина стекла датчика:0.55 мм
Неопределенные допустимые значения:±0,20 мм

Рекомендация по интеграции:
Окно сенсорной панели должно быть спроектировано сс односторонним надразмещением 0,3−0,5 ммотносительно активной области LCM для учета допустимых допустимых отклонений и предотвращения затенения оптических краев.

8Устойчивость и надежность окружающей среды

TXW800035B1-TY имеет квалификацию для использования в экстремальных условиях с помощью комплексной матрицы испытаний надежности:

Рабочая температура:-30°C до +85°C (LCM и TP)
Температура хранения:от -30°C до +85°C
Толерантность к влажности:До 90% RH (неконденсирующий)

Все материалы и обработка соответствуютДирективы по охране окружающей среды RoHS, обеспечивая соблюдение глобальных нормативных требований и устойчивые производственные практики.

9. Домены приложений

TXW800035B1-TY архитектурно выстроен в соответствии с высококачественными встроенными приложениями, требующими визуализации с высоким разрешением и чувствительного сенсорного взаимодействия:

Промышленные планшеты и портативные терминалы:Широкая терпимость к температуре и долговечность G + G выдерживают вибрации на заводе и тепловые циклы.
Медицинские и медицинские изделия:Высокая яркость и глубина цвета 16,7M поддерживают диагностические визуализации и интерфейсы мониторинга пациентов.
Умные розничные магазины и киоски:Поверхностные обработки AF/AG поддерживают оптическую четкость при непрерывном взаимодействии с общественностью.
Дисплеи, установленные на транспортном средстве:Способность к холодному запуску при температуре −30°С и рабочий потолок 85°С обеспечивают максимальную температуру в салоне автомобиля.
Мобильные вычислительные платформы:Разрешение WUXGA и эффективность LVDS уравновешивают визуальную производительность с ограничениями времени автономной работы.

10Контроль и соблюдение документов

Номер модели:TXW800035B1-TY
Версия документа:2025-03-11
Производитель:Компания Shenzhen Tianxianwei Technology Co., Ltd.
Общее количество страниц:15
Экологический стандарт:Соответствует требованиям RoHS
Критические параметры:обозначается *; параметры CPK в [в скобках]; эталонные размеры в (в скобках)

Для полных электрических схем, графических схем и механических CAD файлов,Обращайтесь непосредственно к производителю или ознакомьтесь с полным 15-страничным пакетом технических спецификаций до окончательного оформления PCB..
