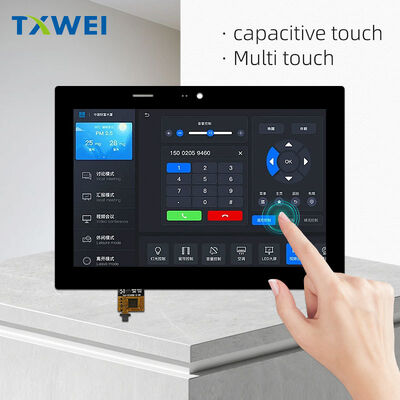

8-дюймовый емкостный сенсорный ЖК-экран с интерфейсом MIPI 1200 * 1920 модуль дисплея для управления освещением растений

МОК: 1
цена: Подлежит обсуждению
Срок доставки: 7-16 дней
Метод оплаты: Л/К, Д/А, Д/П, Т/Т
Пропускная способность: 10000 шт.
Подробная информация
Описание продукта
Подробная информация
Место происхождения
ШЭНЬЧЖЭНЬ
Фирменное наименование
TXWEI
Сертификация
CE FCC ROHS
Номер модели
TXW800042B0-YLT
Документ
TXW800042B0-YLT_SPEC.pdf
Количество пикселей:
1200*1920
Направление просмотра:
IPS
Отображать интерфейс:
MIPI 4 полоса
Яркость:
500 нит
Активная область:
107.64*172.22
Размер контура:
137,61*197,06*4,5 мм
Рабочая температура:
-10+60°С
Температура хранения:
-20+70 ℃
Количество контактов:
31pin
Сенсорная технология:
G+G.
Сенсорный интерфейс:
IIC
Сенсорный IC:
GT1151QM
Выделить:

8-дюймовый емкостный сенсорный ЖК-экран

,

Модуль дисплея безопасности с интерфейсом MIPI

,

TFT ЖК-дисплей для управления освещением растений

Описание продукта

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD с интегрированным CTP

1200 × 1920 · 4-полосный MIPI · 500cd/m2 · 2.80mm LCM · G+G Капацитивный сенсор · Всенаправленный просмотрФилософия продукта
TXW800042B0-YLT представляет собой фундаментальное переосмысление того, что может быть дисплейным модулем.и освещение, разработанные как единое целое.
В этом модуле рассматривается специфическое напряжение дизайна в современной портативной электронике: конфликт между увеличением плотности пикселей и уменьшением физической толщины.85 мм в общей сложности с интеграцией сенсорной, он достигает форм-фактора, который был бы непрактичным пять лет назад, при этом предоставляя 2,3 миллиона индивидуально адресуемых пикселей через ориентированную на портрет 8,0-дюймовую диагональ.

Архитектура дисплея

Пиксельная матрица

Активная матрица использует 1200 столбцов и 1920 рядов тонкопленочных транзисторов, каждый из которых управляет триадой субпикселей с вертикальной полосой RGB.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.
Активная площадь 107,64 × 172,22 мм занимает соотношение сторон 10:16.решение, которое отражает предполагаемое использование модуля в документально-ориентированных приложениях, интерфейсы прокрутки и приборы портретного режима, где высота передает иерархию информации.

Оптический режим

Обычно черная передающая операция обеспечивает два отличительных преимущества.поверхность, поглощающая свет ️ функционально фильтр нейтральной плотности ️ который уменьшает потребление энергии в режиме простоя и улучшает контрастность при освещении окружающей средыВо-вторых, зависимое от напряжения оптическое вращение жидкокристаллического слоя производит гамма-реакцию, которая более точно соответствует человеческому восприятию светимости, чем обычно белые альтернативы.особенно в критической области тени ниже 20% цифрового привода.

Характеристики просмотра

Вся технология просмотра O'Clock устраняет направленную асимметрию, которая ограничивает традиционные конструкции TFT.и второй поляризатор Это достигается с помощью контролируемого распределения углов перед наклоном и двойного или многодоменного выравнивания жидких кристаллов, а не простого наложения компенсационной пленки.
Практические последствия: устройство, установленное в общем пространстве для просмотра ∙ медицинская тележка, промышленная панельили игровой портативный Никаких цветовых инверсий, никаких гамма-сдвигов, никакого коллапса светимости под наклонным углом.

Интеграция с помощью касания

Структурное проектирование

Капацитивная сенсорная панель использует архитектуру G + G (Стекло + Стекло): линза крышки 1.1 мм Panda, 0,20 мм SCA оптический слой связывания, 0.Стекло с датчиком 55 мм с электродами ITO или металлической сетки с рисункамиОбщая толщина сенсорного стека: 1,85 мм ± 0,15 мм, за исключением вспомогательных материалов.
Эта конструкция отдает предпочтение долговечности и оптической прозрачности над абсолютной тонкостью.давление стилусаСклады SCA (Solid Clear Adhesive) устраняют воздушные пробелы, которые вызывают отражения Френеля и ошибки параллакса в альтернативных уплотнениях.

Характеристики датчиков

Контроллер GT1151QM поддерживает пятиточечное одновременное отслеживание с режимами работы с перчатками и мокрыми руками.медицинский персонал использует устройства с латексными или нитриловыми перчатками; промышленные операторы работают с влажными или загрязненными руками; пользователи на открытом воздухе сталкиваются с дождем и конденсацией.
Контроллер взаимодействует через I2C на логических уровнях 1,8 В, с отдельным аналоговым питанием 2,8 В. Отчет на основе прерывания (CTP_INT pin) устраняет нагрузку на голосование на хост-процессоре,уменьшение потребления энергии системы и улучшение латентности касания. Выделенная линия перезагрузки (CTP_RST) позволяет восстановить контроллер без полной перезагрузки системы.

Оптическая интеграция

Сенсорная панель включает в себя инфрачерный черный полупрозрачный фильтрующий регион со специфическими спектральными характеристиками: 515% передачи при видимой длине волны 550nm, > 80% передачи при инфракрасном 850nm. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Дизайн интерфейса

Внедрение MIPI DSI

Интерфейс MIPI DSI с четырьмя полосами представляет собой преднамеренное отклонение от устаревших параллельных стандартов RGB и LVDS.Каждая полоса данных работает в виде полностью дифференциальной пары от D0P/D0N до D3P/D3N с выделенной часовой парой CLKP/CLKNЭта архитектура обеспечивает внутреннее отторжение шума общего режима, что позволяет надежно работать в электромагнитно враждебных условиях: вблизи сотовых передатчиков, переключения источников питания,и двигателей.
Серийный протокол уменьшает количество пин до 31 в общей сложности, включая питание, заземление и подсветку, по сравнению с 40+ для параллельных альтернатив.более простое маршрутизация ПКБДля портативных устройств, где каждый миллиграмм и кубический миллиметр несет в себе стоимость проектирования, эти экономии не являются тривиальными.

Организация подставки

ФПК с 31 булавом группирует функционально связанные сигналы с чередующимися наземными возвратами:
  • Ключи 1 ∆3: LEDA (анод подсветка, тройной избыточный)
  • Ключи 5?? 8: LEDK (катод подсветка, четырехкратное возвращение)
  • Ключи 11-12: D2P/D2N (полоса данных MIPI 2)
  • Ключи 14-15: D1P/D1N (полоса данных MIPI 1)
  • Ключи 17-18: CLKP/CLKN (часы MIPI)
  • Ключи 2021: D0P/D0N (полоса данных MIPI 0)
  • Пины 23­24: D3P/D3N (полоса данных MIPI 3)
Наземные шпильки на 9, 10, 13, 16, 19, 22, 25, 28 обеспечивают обратный путь и защиту между парами дифференциалов высокой скорости.26) резервные позиции для будущего расширения интерфейса или испытания доступа.

Архитектура мощности

Рельсы напряжения

Модуль требует трех различных областей поставок:
IOVCC (1,65 В 3.3 В):1.65V минимум позволяет прямой интерфейс с современными низковольтными SoC; 3,3V максимум вмещает устаревшие 3,3V логические семейства без перевода уровня.
ВДД (2,8 Вт ≈ 3,3 Вт):Входный элемент преобразователя постоянного тока/постоянного тока. Внутренний насос зарядки генерирует все напряжения, специфические для TFT, из этой одной рельсы VGH (~ 18V, шлюз включен), VGL (~ 8V, шлюз отключен), VSP/VSN (аналоговый ориентир),и VCOM (общий электрод).
CTP_VDD (2,8 В):Специальное аналоговое питание с сенсорным контроллером, изолированное от мощности дисплея, чтобы предотвратить переключение шума на канала емкостного восприятия.

Требования к последовательности

Ключевой компонент драйвера HX8279D обеспечивает строгую последовательность включения, чтобы предотвратить замыкание и обеспечить надежную инициализацию:
  1. VDD поднимается до эксплуатационного порога
  2. RESETB утверждает низкий для минимальной определенной продолжительности
  3. VGL генерирует до VGH (защита диодами Шоттки между VGL и GND предотвращает паразитическую активацию SCR при одновременном запуске VDD и VSP)
  4. Рампы VGH после стабилизации VGL
  5. Интерфейс MIPI входит в режим высокой скорости, принимая коды инициализации
  6. GOA MUX и регистраторы времени, записанные в течение 50 мс после выхода резета
  7. Выход дисплея включен, представление первого кадра с заводской гамма
Отключение отключения переключает этот порядок, с утверждением STBYB, запускающим контролируемое отключение.уменьшение сложности управления внешней энергией.

Система освещения

Массив светодиодов

Двадцать семь белых светодиодов в конфигурации краевого освещения обеспечивают равномерное подсветку на активной площади 107,64 × 172,22 мм. Массив работает на 8,4 В ≈ 9.Напряжение 6 В вперед с типичным током 225 мА, обеспечивающий 500 cd/m2 светимости через дисплей и сенсорный стек.
Подход к крайному освещению LED, расположенные вдоль одного или нескольких краев панели, с светом, направляемым отражающей полостью и извлекаемым через диффузерную пленку достигает 2.Толщина LCM 80 мм, что прямое подсветка не можетКомпромисс заключается в абсолютной яркости: 500 cd/m2 достаточно для использования в помещении и умеренно на открытом воздухе, но требует улучшения для четкости прямого солнечного света.

Характеристики жизни

Продолжительность жизни светодиода определяется как 30 000 часов при 50% исходной яркости, измеряемой при 32mA на светодиод.Этот показатель отражает реальную деградацию, а не катастрофическую неудачу., что дает видимые признаки конца жизни, а не внезапной темноты.
В спецификации четко предупреждается, что рабочий ток выше 37mA на светодиод ускоряет деградацию.внедрить правильное действующее регулирование, адекватный теплоотвод, и, возможно, самое главное, регулируемый пользователем контроль яркости, который устанавливает умеренные уровни, а не максимальную производительность.

Экологическая квалификация

Шесть квалификационных тестов подтверждают экологическую устойчивость:
Хранение при высокой температуре (+70°C, 96 часов):Проверяет устойчивость материала и целостность уплотнения при тепловом напряжении без электрической работы.или ухудшение дисплея.
Хранение при низкой температуре (-20°C, 96 часов):Стандартные дисплеи подвергаются увеличению вязкости жидких кристаллов и снижению времени отклика при этих температурах;Этот модуль поддерживает оперативную готовность..
Работа при высокой температуре (+60°C, 96 часов):Дисплей должен поддерживать все функциональные параметры без теплового отключения, сдвига цвета или преждевременной деградации светодиода.Утечка жидкого кристалла при эксплуатационном тепловом напряжении является автоматическим сбоем.
Работание при низкой температуре (-10°C, 96 часов):Проверяет производительность в режиме реального времени в холодной среде.Опущение конечного уплотнения и эффект радуги рамы также запрещены..
Хранение при высокой температуре/влажности (50°C, 90%RH, 96 часов):Модуль должен поддерживать целостность уплотнения и электрическую изоляцию в тропической или неконтролируемой среде склада.
Цикл теплового удара (10 циклов, от -10°C до +60°C, 30-минутные периоды):Раскрывает несоответствия коэффициента теплового расширения между стеклом, металлом, полимером и клеевыми материалами.

Механическая интеграция

Размеры модуля

LCM имеет размеры 114,60 мм × 184,10 мм × 2,80 мм. При интеграции с сенсорным устройством общая толщина увеличивается до 4,85 мм ± 0,2 мм. Сенсорная панель вывешивает активную область дисплея примерно на 0.4 мм с каждой стороны 108.44мм × 173,02мм видимая площадь против 107,64мм × 172,22мм активная площадь дисплея, обеспечивающая толерантность ламинирования и полный охват прикосновения.

Особенности стекла покрытия

1,1-миллиметровый линза Panda включает:
  • Покрытие AF (Anti-Fingerprint): олеофобная обработка поверхности, уменьшающая видимость пятен и частоту очистки
  • Черная надпись на границе: скрывает линию клея, следы датчиков и разрывы краев от зрения пользователя
  • IR полупрозрачная область: как описано в разделе "Интеграция сенсорных устройств"
  • Защитная пленка: наносится во время изготовления, удаляется интегратором до окончательной сборки

Проектирование FPC

Дисплей FPC выходит из нижнего края с углом 0,50 мм, 31 позиция, совместима с разъемом FH26-31S-0,3SHW ((10) или эквивалентом.Прикосновение FPC выходит отдельно с 8 позициями для интерфейса I2CОба FPC включают электромагнитную защитную пленку на обеих поверхностях, чтобы предотвратить соединение высокоскоростных сигналов MIPI в емкостные каналы сенсорного сенса.
Стальная арматура толщиной 0,2 мм обеспечивает механическую поддержку и электрическое заземление в области соединителя.CTP FPC включает в себя вкладку для снятия защитной пленки ∙ небольшая деталь, которая предотвращает остатки клея и загрязнение во время сборки.

Заявления

Медицинские приборы

Глубина цвета 16,7 М, стабильная гамма-калибрация от OTP и совместимость с перчатками удовлетворяют требованиям для мониторов пациентов, портативных ультразвуковых аппаратов и портативных диагностических инструментов.Ориентация портрета подходит для показа жизненно важных признаков и продольного обзора данных пациента.

Промышленный интерфейс человека-машины

Работа при широкой температуре (от -10°C до +60°C), надежная устойчивость к EMI с помощью дифференциальной сигнализации MIPI и твердость поверхности 7H отвечают реалиям фабричного этажа.Дисплей поддерживает читаемость через защитное стекло крышки в условиях высокого освещения окружающей среды.

Портативные игры и развлечения

Высокая плотность пикселей и быстрое время отклика создают захватывающие впечатления.Всенаправленное просмотр поддерживает многопользовательские сценарии с общими устройствами.

Автомобильные интерьеры

Ориентация портрета подходит для центральных консольных информационных дисплеев и развлечений на задних сиденьях.Совместимость MIPI упрощает интеграцию с современными процессорами автоинфоразвлечений.
