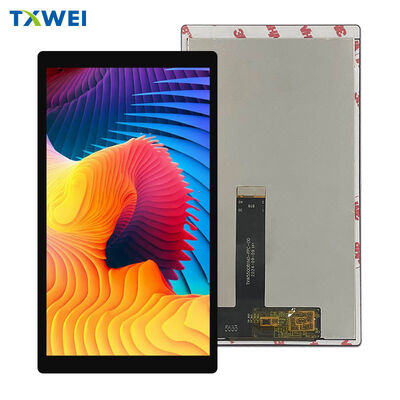

50,5-дюймовый IPS дисплей полного вида MIPI LCD экран 1080*1920 емкостный сенсорный экран LCD дисплей

продукты

50,5-дюймовый IPS дисплей полного вида MIPI LCD экран 1080*1920 емкостный сенсорный экран LCD дисплей

МОК:	1
Стандартная упаковка:	Картон
Срок доставки:	16
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Номер модели

TXW550076N0-CTP

Документ

Тип ЖК-дисплея:

Обычно черный

ТАНГАЖ ПИКСЕЛА (W*H):

0.06345

Размер:

Активная область:

68,04 (Г) * 120,96 (В)

Количество пикселей:

1080*3RGB ((H) X1920 ((V)

Направление просмотра:

ВСЕ ОБ

Лумены градусов:

700 кд/м²

Выделить:

50 5-дюймовый IPS LCD дисплей

MIPI LCD сенсорный экран 1080x1920

Описание продукта

TXW550076N0-CTP

5,5-дюймовый IPS-дисплей FHD + проекционно-емкостный сенсорный экран

Четкость Full HD. Промышленная точность сенсорного экрана. Готов к интеграции.

Визуальные характеристики

Разрешение Full HD 1080 × 1920— Плотность пикселей 400 PPI выходит за пределы порога видимости человеческого глаза при нормальных расстояниях просмотра. Отдельные пиксели исчезают. Текст отображается с предельной резкостью. Значки остаются четкими даже при уменьшении масштаба.

Технология IPSисключает компромиссы в углах обзора. Читайте дисплей сверху, снизу или под экстремальными боковыми углами без инверсии цвета или потери контрастности. Критически важно для портативных устройств, которые наклоняются и вращаются во время фактического использования.

16,7 миллионов цветовчерез выбираемую программно глубину. Плавные градиенты в медицинской визуализации. Точные фирменные цвета в потребительских интерфейсах. Тонкие детали теней в промышленной визуализации.

Активная область: 68,53 мм × 121,82 мм
Геометрия пикселей: RGB-полоса, шаг 0,06345 мм
Режим отображения: Обычно черный — глубокий черный, высокая контрастность

Сенсорный интерфейс: Проекционно-емкостный

10-точечный мультитач распознавание. Щипок для масштабирования. Работа двумя руками. Сложные жесты. Контроллер отслеживает одновременные точки контакта без путаницы или ложных срабатываний.

Интерфейс I2Cк главному процессору. Линии CTP_SDA и CTP_SCL передают данные о координатах касания со стандартной скоростью шины. Отдельный USB-контроллер не требуется. Никаких проблем с установкой драйверов в сборках встраиваемых Linux или Android.

Аппаратное управление сбросомчерез пин CTP_RST. Принудительная перекалибровка после событий питания. Восстановление после событий электростатического разряда без полной перезагрузки системы.

Прерывистая архитектурачерез пин CTP_INT. События касания вызывают немедленное уведомление хоста. Нет накладных расходов на опрос. Сниженная загрузка ЦП. Более быстрая реакция на ввод пользователя.

Твердость поверхности защитного стекла: минимум 6H— устойчивость к царапинам от ключей, инструментов и промышленных загрязнений. Обработка поверхности сохраняет скольжение на протяжении всего срока службы продукта.

Архитектура сигнала: MIPI DSI

Современные встраиваемые системы работают на MIPI. Этот модуль говорит на родном языке.

Четыре линии данных: D0N/D0P через D3N/D3P передают высокоскоростные дифференциальные данные пикселей. Пакетная передача со скоростью до 1 Гбит/с на линию. Достаточная пропускная способность для частоты обновления 120 Гц при разрешении Full HD с запасом для накладных расходов.

Выделенная пара тактовых сигналов: CLKN/CLKP обеспечивает чистый опорный сигнал синхронизации. Источниково-синхронная архитектура устраняет проблемы с перекосом на трассах печатной платы.

Поддержка режима низкого энергопотребления. Состояния LP-11, LP-00 и LP-10 для периодов простоя. Снижение энергопотребления при статичном содержимом дисплея. Увеличение времени работы от батареи в портативных приложениях.

Синхронизация с устранением эффекта разрыва изображениячерез пин TE. Обновления, синхронизированные с кадрами, устраняют визуальный разрыв изображения при воспроизведении видео и в приложениях видоискателя камеры. Важно для профессиональной обработки изображений и интерфейсов управления в реальном времени.

Система питания

Двойные аналоговые шины: VSP при +5,7 В (диапазон +4,8 В до +6,0 В) и VSN при -5,7 В (диапазон -6,0 В до -4,8 В) питают драйвер источника TFT и схемы эталона гаммы. Требуется внешняя регулировка — преобразование DC-DC на модуле не реализовано.

Напряжение ввода/вывода: 1,8 В номинальное (допуск от 1,8 В до 3,3 В) для логических уровней MIPI. Прямой интерфейс с современными прикладными процессорами без преобразования уровней.

Питание подсветки: 18 белых светодиодов последовательно. Прямое напряжение от 16,8 В до 19,2 В при типичном токе 60 мА. Управление ШИМ-диммированием через выделенный пин PWM. Диапазон яркости от 0% до 100% без смещения цветовой температуры.

Обязательная последовательность включения питания. VDD1 стабилен до VSP и VSN. Минимальная задержка 10 мс между включением шин. Стабилизация VSN в течение 12 мс перед освобождением RESX. Нарушение может привести к защелкиванию или неполной инициализации.

Инженерия освещения

Архитектура краевой светодиодной подсветкис 18 излучателями. Свет вводится с края модуля, распределяется по диагонали 5,5 дюйма через прецизионную пластину световода. Нет горячих точек. Нет затемнения по краям. Равномерная яркость от угла до угла.

Типичная яркость 700 кд/м²с ЖК-дисплеем и CTP. Читаемость при офисном освещении. Применимость в условиях частичной тени на открытом воздухе. ШИМ-диммирование масштабируется до совместимости с темной комнатой без минимального порога яркости.

Срок службы светодиодов 30 000 часовдо 50% начальной выходной мощности при 20 мА на излучатель. Снижение до максимум 60 мА для управления тепловым режимом. Консервативный ток привода продлевает интервал обслуживания. Сокращение обслуживания для промышленных приложений с постоянным включением.

Минимум 85% однородностипо активной области. Измерено по 9-точечной сетке согласно отраслевому стандарту. Нет видимых полос или градиентов в полях сплошного цвета.

Механическая интеграция

Габариты ЖК-модуля: 70,53 мм × 127,28 мм × 1,68 мм

Комбинированный стек ЖК + CTP: 72,52 мм × 132,90 мм × 2,56 мм

Общая толщина 2,56 мм включает дисплей, сенсорный экран, защитное стекло и все слои ламинирования. Нет внешних плат контроллера. Нет отдельного наложения сенсорного экрана для выравнивания при сборке.

Хвост FPC выходит с короткой стороныс 40-контактным разъемом с шагом 0,5 мм. Радиус изгиба указан для складывания в компактные корпуса. Прокладка через шарнирные механизмы. Протяжка через узкие каналы корпуса.

Выступ защитного стеклаза пределами активной области ЖК-дисплея обеспечивает уплотнительную поверхность для интеграции прокладки. Рейтинги корпуса IP54 и IP65 достижимы при правильном механическом проектировании.

Архитектура драйвера: HX83112-A

1080-канальный драйвер источника— один выход на столбец субпикселей RGB
1920-канальный драйвер затвора— один выход на горизонтальную строку сканирования
Встроенная коррекция гаммы— программируемая на 64 шага для каждого цветового канала. Калибровка для вариаций от панели к панели. Согласование нескольких дисплеев в мозаичных конфигурациях.

Внутренняя генерация напряжения серогоот входов VSP/VSN. Нет внешних резистивных лестниц. Не требуется прецизионных источников напряжения.

Поддержка спящего режима. Потребление тока в глубоком режиме ожидания ниже скорости саморазряда типичных литий-ионных элементов. Пробуждение менее чем за 5 мс до полного изображения. Пробуждение за 120 мс после программного сброса с полной перезагрузкой регистров.

Хранение EEPROMданных заводской калибровки. Настройка VCOM. Кривые гаммы. Параметры по умолчанию при включении загружаются автоматически. Нулевая конфигурация хоста не требуется для базовой работы.

Протокол синхронизации и управления

Параметры вертикальной синхронизации
Общий период кадра: типично 2520 строк
Видимые строки: 1920 активных
Передний фронт: минимум 32 строки (зависит от контроллера сенсорного экрана)
Задний фронт: программируемый для соответствия требованиям панели
Частота обновления: максимум 120 Гц при пониженном разрешении, 60 Гц при Full HD

Параметры горизонтальной синхронизации
Период строки масштабируется в зависимости от частоты PCLK
Окно действительных данных центрировано в периоде строки
Интервалы гашения несут накладные расходы пакетов DSI и встраивание команд

Последовательность программного сброса: Команда 01h инициирует перезагрузку регистров. Задержка 5 мс перед последующими командами. Задержка 120 мс перед выходом из спящего режима, если сброс выполнен во время активного отображения. Хост должен продолжать PCLK/HSYNC/VSYNC/DE в течение двух полных кадров после команды сброса.

Экологическая квалификация

Рабочая температура: от -20°C до +60°C с функциональным сенсорным экраном
Температура хранения: от -30°C до +70°C без питания
Диапазон влажности: от 20% до 90% относительной влажности без конденсации

Возможность холодного пуска подтверждена при -20°C. Вязкость жидких кристаллов остается в пределах рабочего диапазона. Нет временного залипания изображения или снижения времени отклика при экстремальных температурах.

Матрица испытаний на надежность:

Хранение при высокой температуре — 96 часов при +70°C
Хранение при низкой температуре — 96 часов при -30°C
Работа при высокой температуре — 96 часов при +60°C под питанием
Работа при низкой температуре — 96 часов при -20°C под питанием
Хранение при влажности — 96 часов при 50°C / 90% RH
Термический удар — 10 циклов, от -20°C до +60°C, с выдержкой 30 минут

Нулевые функциональные отказы. Нулевые пропущенные пиксели. Нулевая утечка жидких кристаллов. Отсутствие деградации уплотнения. Отсутствие дрейфа чувствительности сенсорного экрана за пределы спецификации.

Поддержка интеграции

Доступен оценочный комплект— плата драйвера с мостом HDMI-to-MIPI, плата расширения контроллера сенсорного экрана и регулируемый источник питания. Проверка синхронизации, тестирование отклика сенсорного экрана, измерение энергопотребления без разработки пользовательского оборудования.

Механические образцы— нефункциональные устройства с идентичными размерами, весом и расположением разъемов. Проверка соответствия в производственных корпусах. Изготовление оснастки для сборки. Разработка прокладки кабелей перед закупкой дисплеев.

Отчеты об оптических измерениях— яркость, однородность, цветовой охват и коэффициент контрастности, отслеживаемые по приборам, соответствующим стандартам NIST. Включены в поставку образцов. Обновляются по запросу для производственной партии.

Доступ к инженерам по применению— прямые консультации со специалистами по дисплеям по вопросам последовательности включения питания, снижения электромагнитных помех, настройки сенсорного экрана и спецификаций пользовательского защитного стекла.

Тэги:

продукты

МОК:	1
Стандартная упаковка:	Картон
Срок доставки:	16
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Номер модели

TXW550076N0-CTP

Документ

TXW550076N0-CTP_SPEC.pdf

Тип ЖК-дисплея:

Обычно черный

ТАНГАЖ ПИКСЕЛА (W*H):

0.06345

Размер:

5,5

Активная область:

68,04 (Г) * 120,96 (В)

Количество пикселей:

1080*3RGB ((H) X1920 ((V)

Направление просмотра:

ВСЕ ОБ

Лумены градусов:

700 кд/м²

Количество мин заказа:

Упаковывая детали:

Картон

Время доставки:

Поставка способности:

10000 шт.

Выделить

50 5-дюймовый IPS LCD дисплей

MIPI LCD сенсорный экран 1080x1920

Описание продукта

TXW550076N0-CTP

5,5-дюймовый IPS-дисплей FHD + проекционно-емкостный сенсорный экран

Четкость Full HD. Промышленная точность сенсорного экрана. Готов к интеграции.

Визуальные характеристики

Разрешение Full HD 1080 × 1920— Плотность пикселей 400 PPI выходит за пределы порога видимости человеческого глаза при нормальных расстояниях просмотра. Отдельные пиксели исчезают. Текст отображается с предельной резкостью. Значки остаются четкими даже при уменьшении масштаба.

Технология IPSисключает компромиссы в углах обзора. Читайте дисплей сверху, снизу или под экстремальными боковыми углами без инверсии цвета или потери контрастности. Критически важно для портативных устройств, которые наклоняются и вращаются во время фактического использования.

16,7 миллионов цветовчерез выбираемую программно глубину. Плавные градиенты в медицинской визуализации. Точные фирменные цвета в потребительских интерфейсах. Тонкие детали теней в промышленной визуализации.

Активная область: 68,53 мм × 121,82 мм
Геометрия пикселей: RGB-полоса, шаг 0,06345 мм
Режим отображения: Обычно черный — глубокий черный, высокая контрастность

Сенсорный интерфейс: Проекционно-емкостный

10-точечный мультитач распознавание. Щипок для масштабирования. Работа двумя руками. Сложные жесты. Контроллер отслеживает одновременные точки контакта без путаницы или ложных срабатываний.

Интерфейс I2Cк главному процессору. Линии CTP_SDA и CTP_SCL передают данные о координатах касания со стандартной скоростью шины. Отдельный USB-контроллер не требуется. Никаких проблем с установкой драйверов в сборках встраиваемых Linux или Android.

Аппаратное управление сбросомчерез пин CTP_RST. Принудительная перекалибровка после событий питания. Восстановление после событий электростатического разряда без полной перезагрузки системы.

Прерывистая архитектурачерез пин CTP_INT. События касания вызывают немедленное уведомление хоста. Нет накладных расходов на опрос. Сниженная загрузка ЦП. Более быстрая реакция на ввод пользователя.

Твердость поверхности защитного стекла: минимум 6H— устойчивость к царапинам от ключей, инструментов и промышленных загрязнений. Обработка поверхности сохраняет скольжение на протяжении всего срока службы продукта.

Архитектура сигнала: MIPI DSI

Современные встраиваемые системы работают на MIPI. Этот модуль говорит на родном языке.

Четыре линии данных: D0N/D0P через D3N/D3P передают высокоскоростные дифференциальные данные пикселей. Пакетная передача со скоростью до 1 Гбит/с на линию. Достаточная пропускная способность для частоты обновления 120 Гц при разрешении Full HD с запасом для накладных расходов.

Выделенная пара тактовых сигналов: CLKN/CLKP обеспечивает чистый опорный сигнал синхронизации. Источниково-синхронная архитектура устраняет проблемы с перекосом на трассах печатной платы.

Поддержка режима низкого энергопотребления. Состояния LP-11, LP-00 и LP-10 для периодов простоя. Снижение энергопотребления при статичном содержимом дисплея. Увеличение времени работы от батареи в портативных приложениях.

Синхронизация с устранением эффекта разрыва изображениячерез пин TE. Обновления, синхронизированные с кадрами, устраняют визуальный разрыв изображения при воспроизведении видео и в приложениях видоискателя камеры. Важно для профессиональной обработки изображений и интерфейсов управления в реальном времени.

Система питания

Двойные аналоговые шины: VSP при +5,7 В (диапазон +4,8 В до +6,0 В) и VSN при -5,7 В (диапазон -6,0 В до -4,8 В) питают драйвер источника TFT и схемы эталона гаммы. Требуется внешняя регулировка — преобразование DC-DC на модуле не реализовано.

Напряжение ввода/вывода: 1,8 В номинальное (допуск от 1,8 В до 3,3 В) для логических уровней MIPI. Прямой интерфейс с современными прикладными процессорами без преобразования уровней.

Питание подсветки: 18 белых светодиодов последовательно. Прямое напряжение от 16,8 В до 19,2 В при типичном токе 60 мА. Управление ШИМ-диммированием через выделенный пин PWM. Диапазон яркости от 0% до 100% без смещения цветовой температуры.

Обязательная последовательность включения питания. VDD1 стабилен до VSP и VSN. Минимальная задержка 10 мс между включением шин. Стабилизация VSN в течение 12 мс перед освобождением RESX. Нарушение может привести к защелкиванию или неполной инициализации.

Инженерия освещения

Архитектура краевой светодиодной подсветкис 18 излучателями. Свет вводится с края модуля, распределяется по диагонали 5,5 дюйма через прецизионную пластину световода. Нет горячих точек. Нет затемнения по краям. Равномерная яркость от угла до угла.

Типичная яркость 700 кд/м²с ЖК-дисплеем и CTP. Читаемость при офисном освещении. Применимость в условиях частичной тени на открытом воздухе. ШИМ-диммирование масштабируется до совместимости с темной комнатой без минимального порога яркости.

Срок службы светодиодов 30 000 часовдо 50% начальной выходной мощности при 20 мА на излучатель. Снижение до максимум 60 мА для управления тепловым режимом. Консервативный ток привода продлевает интервал обслуживания. Сокращение обслуживания для промышленных приложений с постоянным включением.

Минимум 85% однородностипо активной области. Измерено по 9-точечной сетке согласно отраслевому стандарту. Нет видимых полос или градиентов в полях сплошного цвета.

Механическая интеграция

Габариты ЖК-модуля: 70,53 мм × 127,28 мм × 1,68 мм

Комбинированный стек ЖК + CTP: 72,52 мм × 132,90 мм × 2,56 мм

Общая толщина 2,56 мм включает дисплей, сенсорный экран, защитное стекло и все слои ламинирования. Нет внешних плат контроллера. Нет отдельного наложения сенсорного экрана для выравнивания при сборке.

Хвост FPC выходит с короткой стороныс 40-контактным разъемом с шагом 0,5 мм. Радиус изгиба указан для складывания в компактные корпуса. Прокладка через шарнирные механизмы. Протяжка через узкие каналы корпуса.

Выступ защитного стеклаза пределами активной области ЖК-дисплея обеспечивает уплотнительную поверхность для интеграции прокладки. Рейтинги корпуса IP54 и IP65 достижимы при правильном механическом проектировании.

Архитектура драйвера: HX83112-A

1080-канальный драйвер источника— один выход на столбец субпикселей RGB
1920-канальный драйвер затвора— один выход на горизонтальную строку сканирования
Встроенная коррекция гаммы— программируемая на 64 шага для каждого цветового канала. Калибровка для вариаций от панели к панели. Согласование нескольких дисплеев в мозаичных конфигурациях.

Внутренняя генерация напряжения серогоот входов VSP/VSN. Нет внешних резистивных лестниц. Не требуется прецизионных источников напряжения.

Поддержка спящего режима. Потребление тока в глубоком режиме ожидания ниже скорости саморазряда типичных литий-ионных элементов. Пробуждение менее чем за 5 мс до полного изображения. Пробуждение за 120 мс после программного сброса с полной перезагрузкой регистров.

Хранение EEPROMданных заводской калибровки. Настройка VCOM. Кривые гаммы. Параметры по умолчанию при включении загружаются автоматически. Нулевая конфигурация хоста не требуется для базовой работы.

Протокол синхронизации и управления

Параметры вертикальной синхронизации
Общий период кадра: типично 2520 строк
Видимые строки: 1920 активных
Передний фронт: минимум 32 строки (зависит от контроллера сенсорного экрана)
Задний фронт: программируемый для соответствия требованиям панели
Частота обновления: максимум 120 Гц при пониженном разрешении, 60 Гц при Full HD

Параметры горизонтальной синхронизации
Период строки масштабируется в зависимости от частоты PCLK
Окно действительных данных центрировано в периоде строки
Интервалы гашения несут накладные расходы пакетов DSI и встраивание команд

Последовательность программного сброса: Команда 01h инициирует перезагрузку регистров. Задержка 5 мс перед последующими командами. Задержка 120 мс перед выходом из спящего режима, если сброс выполнен во время активного отображения. Хост должен продолжать PCLK/HSYNC/VSYNC/DE в течение двух полных кадров после команды сброса.

Экологическая квалификация

Рабочая температура: от -20°C до +60°C с функциональным сенсорным экраном
Температура хранения: от -30°C до +70°C без питания
Диапазон влажности: от 20% до 90% относительной влажности без конденсации

Возможность холодного пуска подтверждена при -20°C. Вязкость жидких кристаллов остается в пределах рабочего диапазона. Нет временного залипания изображения или снижения времени отклика при экстремальных температурах.

Матрица испытаний на надежность:

Хранение при высокой температуре — 96 часов при +70°C
Хранение при низкой температуре — 96 часов при -30°C
Работа при высокой температуре — 96 часов при +60°C под питанием
Работа при низкой температуре — 96 часов при -20°C под питанием
Хранение при влажности — 96 часов при 50°C / 90% RH
Термический удар — 10 циклов, от -20°C до +60°C, с выдержкой 30 минут

Нулевые функциональные отказы. Нулевые пропущенные пиксели. Нулевая утечка жидких кристаллов. Отсутствие деградации уплотнения. Отсутствие дрейфа чувствительности сенсорного экрана за пределы спецификации.

Поддержка интеграции

Доступен оценочный комплект— плата драйвера с мостом HDMI-to-MIPI, плата расширения контроллера сенсорного экрана и регулируемый источник питания. Проверка синхронизации, тестирование отклика сенсорного экрана, измерение энергопотребления без разработки пользовательского оборудования.

Механические образцы— нефункциональные устройства с идентичными размерами, весом и расположением разъемов. Проверка соответствия в производственных корпусах. Изготовление оснастки для сборки. Разработка прокладки кабелей перед закупкой дисплеев.

Отчеты об оптических измерениях— яркость, однородность, цветовой охват и коэффициент контрастности, отслеживаемые по приборам, соответствующим стандартам NIST. Включены в поставку образцов. Обновляются по запросу для производственной партии.

Доступ к инженерам по применению— прямые консультации со специалистами по дисплеям по вопросам последовательности включения питания, снижения электромагнитных помех, настройки сенсорного экрана и спецификаций пользовательского защитного стекла.
