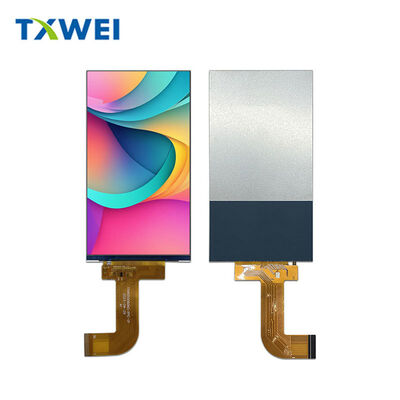

5,5-дюймовый IPS-дисплей с полным углом обзора, ЖК-экран MIPI LCD с разрешением 720*1280

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Номер модели

TXW550060N0

Документ

Интерфейс LCM:

Интерфейс MIPI

Число Lcm:

30ПИН

Напряжение заднего освещения:

температура хранения:

-30+80°C

Лумены градусов:

1000кд/м²

Количество пикселей:

720*1280

Элемент привода:

Активная матрица TFT

ТАНГАЖ ПИКСЕЛА (W*H):

0.00945 ((H) *0.0945 ((V)

Выделить:

5 5-дюймовый IPS MIPI LCD-экран

Модуль LCD-дисплея 720x1280 TFT

Описание продукта

TXW550060N0

5,5-дюймовый промышленный IPS-дисплейный модуль

Точная оптика. Промышленная прочность. Чистая интеграция.

Визуальные характеристики

720 × RGB × 1280 собственное разрешение.294 PPI плотность пикселей. Каждый элемент отображается с четкой детализацией — от мелкого текста до сложных волновых форм.

Технология IPS обеспечиваетполную свободу угла обзора. Отсутствие инверсии цвета под косыми углами. Отсутствие снижения контрастности при просмотре снизу или сбоку. Панель работает одинаково, независимо от того, установлена ли она горизонтально в настольном приборе или вертикально в ручном сканере.

16,7 миллионов цветов выбираются с помощью программной калибровки. Плавные градиенты. Точные оттенки кожи в медицинской визуализации. Точная цветовая маркировка в промышленных приложениях HMI.

Активная область: 68,04 мм × 120,96 мм
Геометрия пикселей: RGB-полоса, шаг 0,0945 мм × 0,0945 мм
Режим отображения: Обычно черный — глубокий черный, высокая контрастность

Экологическая стойкость

Промышленные дисплеи не работают в офисах с климат-контролем. Этот дисплей создан для реальных условий.

Рабочая температура: от -20°C до +60°C
Полы с холодильным хранением в логистических центрах. Приборные панели транспортных средств в условиях пустынной жары. Модуль сохраняет полные оптические и электрические характеристики во всем диапазоне.

Температура хранения: от -30°C до +80°C
Длительное хранение на складе. Транспортировка в экстремальных климатических условиях. Безопасное хранение без разслоения, деградации уплотнения или повреждения жидких кристаллов.

Влагостойкость: до 90% относительной влажности
Прибрежные установки. Предприятия пищевой промышленности. Отсеки оборудования, очищаемые паром. Внутренняя электроника остается защищенной.

Интерфейс сигнала: MIPI DSI

Современные встраиваемые системы требуют скорости и простоты. Интерфейс4-канальный MIPI DSI обеспечивает и то, и другое.

Дифференциальные пары данных: D0N/D0P до D3N/D3P — четыре независимых высокоскоростных канала для пакетной передачи данных изображения
Дифференциальные часы: CLKN/CLKP — выделенный опорный сигнал синхронизации
Сигналы управления: RST (аппаратный сброс, активный низкий уровень), TE (синхронизация кадра с эффектом разрыва), LCD_ID (идентификация модуля)

Силовые шины:
— VDD_3.3V для ядра логики
— IOV_1.8V для интерфейса ввода/вывода
— Плоскости GND для чистых обратных путей

Всего тридцать контактов. Компактный FPC-разъем. Простая компоновка печатной платы. Снижение электромагнитных помех по сравнению с параллельными RGB-альтернативами. Более короткие длины трасс. Более простые требования к экранированию.

Система подсветки

краевая светодиодная подсветка использует15 белых излучателей в последовательной электрической конфигурации.

Электрические характеристики:
— Прямое напряжение: от 16,8 В до 18,6 В
— Типичный ток: 100 мА
— Вход питания: LEDА (анод) × 4 контакта, LEDК (катод) × 4 контакта

Оптический выход:
— Типичная яркость: 1050 кд/м² с ЖК-стеком
— Равномерность: постоянная по всей активной области, без затемнения по краям или падения яркости по углам

Долговечность:
—расчетный срок службы 20 000 часов до 50% начальной яркости (при 20 мА на светодиод)
— Годы непрерывной работы в промышленных приложениях с постоянным включением
— Сокращение циклов технического обслуживания. Снижение общей стоимости владения.

Механическая конструкция

Габариты модуля: 70,34 мм × 128,10 мм × 1,62 мм

1,62 мм включает все оптические слои, драйвер IC и блок подсветки. Нет внешних плат драйверов. Нет отдельных инверторных модулей. Все интегрировано в один тонкий стек.

FPC-хвост выходит из края дисплея для гибкой механической интеграции. Прокладывайте через петли. Сгибайте вокруг внутренних компонентов. Пропускайте через узкие отверстия корпуса. Механическая конструкция адаптируется к вашим ограничениям промышленного дизайна, а не наоборот.

Соображения по монтажу:
— Неактивные граничные области для клея или фиксации рамки
— Периметр, совместимый с уплотнением, для корпусов с классом защиты IP
— Точки заземления для соответствия требованиям по ЭМП

Архитектура драйвера: ILI9881C

одночиповый драйвер ILI9881C интегрирует все функции управления дисплеем.

Драйвер источника: 720 каналов — по одному на столбец субпикселей RGB
Драйвер затвора: 1280 каналов — по одному на строку сканирования
Преобразователь постоянного тока: Встроенная генерация AVDD, AVEE и других внутренних напряжений смещения от одного входа 3,3 В
Коррекция гаммы: 64-ступенчатая программируемая для каждого цветового канала
Управление питанием: Режим сна, глубокий режим ожидания и активные состояния с переходами пробуждения менее чем за миллисекунду

Хранение конфигурации: Внутренняя EEPROM сохраняет заводскую калибровку, настройки VCOM и значения по умолчанию при включении. Внешняя конфигурация не требуется после первоначальной интеграции.

Синхронизация и управление

Последовательность сброса:
— Минимальная длительность импульса: 10 микросекунд
— Время отмены сброса: 5 миллисекунд (стандартное пробуждение), 120 миллисекунд (полная перезагрузка регистров из EEPROM)
— Обязательная задержка 5 миллисекунд перед первой командой после снятия сброса

Последовательность питания:
— VDDI (напряжение ввода/вывода) стабильно до VCI (аналоговое ядро)
— Обе шины стабильны до снятия RESX
— Состояние LP-11 на линиях MIPI во время включения питания
— Задержка >1 миллисекунда перед входом в режим MIPI высокой скорости

Выход эффекта разрыва:
— Контакт TE обеспечивает синхронизацию границы кадра
— Устраняет визуальный разрыв в сценариях частичного обновления
— Важно для видоискателя камеры и приложений осциллографа в реальном времени

Проверка надежности

Каждая производственная партия проходит скрининг воздействия окружающей среды.

Хранение при высокой температуре: 96 часов при +80°C — подтверждает целостность уплотнения, адгезию поляризатора и стабильность материалов
Хранение при низкой температуре: 96 часов при -30°C — подтверждает возможность холодного пуска и устойчивость к термическому шоку
Работа при высокой температуре: 96 часов при +60°C под питанием — проверяет драйвер IC, подсветку и электрические соединения под тепловой нагрузкой
Работа при низкой температуре: 96 часов при -20°C под питанием — проверяет текучесть жидких кристаллов и время отклика при крайних значениях вязкости
Хранение при влажности: 96 часов при 60°C / 90% относительной влажности — проверяет устойчивость к проникновению влаги и коррозии
Циклическое термическое воздействие: 10 полных циклов, от -30°C до +80°C, выдержка по 30 минут — ускоряет нагрузку на срок службы на интерфейсах разнородных материалов

Критерии приемки:
— Нулевые функциональные отказы
— Отсутствие пропущенных сегментов, коротких пикселей или аномалий отображения
— Отсутствие утечки жидких кристаллов
— Отсутствие образования пузырьков при низких температурах
— Отсутствие ослабления торцевого уплотнения или радужных эффектов по краям

Соответствие и материалы

Соответствие директиве RoHS — все материалы и процессы без свинца
Варианты без галогенов доступны по запросу
Раскрытие информации о веществах REACH предоставляется для нормативной документации
Отчетность по конфликтным минералам поддерживается для прозрачности цепочки поставок

Поддержка интеграции

Наличие образцов: Инженерные образцы обычно отправляются в течение 5 рабочих дней
Комплект для оценки: Дополнительная плата драйвера с мостом HDMI-MIPI для быстрого прототипирования
Механические образцы: Нефункциональные блоки для проверки соответствия и разработки оснастки
Техническая документация: Полный даташит, примеры кода инициализации, отчеты об оптических измерениях

Поддержка прикладного инжиниринга: Прямой доступ к специалистам по дисплеям для оптимизации синхронизации, пользовательских гамма-кривых и консультаций по механической интеграции.
