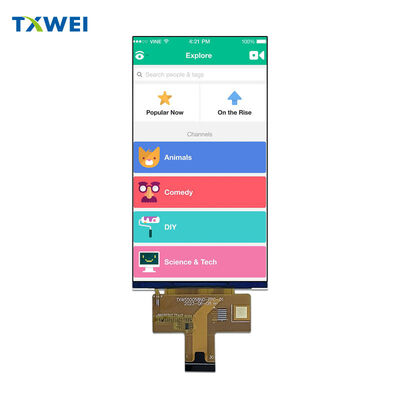

Совершенно новый оригинальный 5,5-дюймовый TFT дисплей 720×1280 высокоразборчивый вертикальный экран 25 пинный ЖК-экран интерфейс MIPI

продукты

Совершенно новый оригинальный 5,5-дюймовый TFT дисплей 720×1280 высокоразборчивый вертикальный экран 25 пинный ЖК-экран интерфейс MIPI

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Номер модели

TXW550058N0

Документ

Активная область:

68,04 (Г) * 120,96 (В)

Рабочая температура:

-20+70

Тип ЖК-дисплея:

Обычно черный

Элемент привода:

Активная матрица TFT

Количество пикселей:

720*3RGB ((H) X1280 ((V)

ТАНГАЖ ПИКСЕЛА (W*H):

0.00945 ((H) *0.0945 ((V)

Лумены градусов:

300кд/м²

Расположение пикселей:

РГБ полоса

Выделить:

50 5-дюймовый TFT LCD экран интерфейс MIPI

720×1280 высокоразборчивый вертикальный ЖК-экран

Описание продукта

TXW550058N0

5,5-дюймовый HD IPS LCD модуль дисплея

◆ ◆ ◆ ОБЗОР ПРОДУКТА ◆ ◆ ◆

Высокопроизводительный 5,5-дюймовый TFT LCD дисплей с разрешением HD и передовой технологией IPS, разработанный для приложений, требующих надежной визуальной производительности с широкой гибкостью обзора и современным интерфейсом MIPI.

720 × 1280 пикселей. 16,7 млн цветов. Режим Normally Black.

Произведено Shenzhen Tianxianwei Technology с драйвером ILI9881C и 4-канальным высокоскоростным дифференциальным интерфейсом MIPI DSI.

▌▌▌ ХАРАКТЕРИСТИКИ ДИСПЛЕЯ ▌▌▌

Активная область и конфигурация пикселей

Активная область дисплея составляет 68,04 мм × 120,96 мм с 720 × RGB × 1280 пикселей в конфигурации RGB stripe. Квадратный шаг пикселя 0,0945 мм × 0,0945 мм обеспечивает геометрическую точность и равномерное воспроизведение изображения по всей поверхности обзора.

Преимущества технологии IPS

Всесторонний обзорПоддержка обзора во всех направлениях устраняет сдвиг цвета и потерю контрастности под любым углом обзора. 360° оптимальной свободы обзора.

Глубина цвета

16,7 млн программно выбираемых цветов обеспечивают богатое, яркое изображение для требовательных приложений.

════════════════════════════════════════

ИНТЕРФЕЙС И ПОДКЛЮЧЕНИЕ

Современная 4-канальная архитектура MIPI DSI

Высокоскоростная дифференциальная сигнализация через 30-контактный разъем FPC обеспечивает надежную передачу видео с уменьшенными электромагнитными помехами и упрощенную интеграцию системы по сравнению с устаревшими параллельными RGB решениями.

Комплексная конфигурация контактов

Четыре пары каналов данных (D0±, D1±, D2±, D3±) обрабатывают упакованные потоки пикселей со встроенными часами. Выделенная пара каналов тактирования (CLKP/CLKN) синхронизирует передачу данных. Множество точек заземления обеспечивают целостность сигнала.

Шины питания

IOVCC на 1,8 В для логического интерфейса. VDD на 3,3 В для драйвера ЖК-дисплея. Доступны внешние выводы VSP/VSN для генерации аналогового питания. Выделенные клеммы LEDA/LEDK для подключения подсветки.

Поддержка сенсорной панели

Интегрированные средства интерфейса сенсорной панели включают CTP_SDA и CTP_SCL для связи по I²C, CTP_INT для сигнализации прерывания, CTP_RST для сброса контроллера и CTP_VCC для 2,8 В ~ 3,3 В питания сенсорной панели.

● ● ● СИСТЕМА ПОДСВЕТКИ ● ● ●

Крайне-светодиодная матрица

Эффективная конфигурация краевой подсветки с несколькими белыми светодиодами обеспечивает равномерное распределение яркости.

Электрические параметры

Диапазон прямого напряжения 20 В ~ 23 В. Рабочий ток 40 мА типично на строку.

Оптические характеристики

Минимальная яркость 300 кд/м² с типичной равномерностью 80%

 по активной области.

Расширенный срок службы30 000 часов

срок службы светодиодов до 50% яркости при номинальных условиях тока.★ ★ ★ ЭКСПЛУАТАЦИОННЫЕ РЕЙТИНГИ

 ★ ★ ★

Условия эксплуатацииДиапазон рабочих температур от -20°C до +70°C. Влажность

20% ~ 90% RH

 без конденсации.Возможности хранения

Расширенный диапазон температур хранения от

-30°C до +80°C

обеспечивает целостность продукта во время транспортировки и хранения.

╔══════════════════════════════════════╗

ОБЕСПЕЧЕНИЕ НАДЕЖНОСТИ╚══════════════════════════════════════╝Строгая проверка стрессовых условий окружающей средыИспытания при высокой температуре хранения при +80°C в течение 96 часов. Проверка при низкой температуре хранения при -30°C в течение 96 часов. Экстремальные рабочие температуры подтверждены при +70°C и -20°C по 96 часов каждая. Воздействие высокой температуры и влажности при 60°C × 90%RH

 в течение 96 часов. Циклическое термическое шоковое воздействие между

-20°C и +70°C

в течение 10 полных циклов с выдержкой по 30 минут.Критерии приемки нулевого уровня дефектовНе допускаются функциональные отказы, включая пропущенные сегменты, электрические короткие замыкания или ухудшение четкости изображения. Абсолютный запрет утечки жидких кристаллов при любых условиях испытаний. Не допускается образование пузырьков при низких температурах, ослабление торцевого уплотнения или радужные эффекты рамки.

◈

ВРЕМЯ И ПОСЛЕДОВАТЕЛЬНОСТЬ ПИТАНИЯ

◈

Критические требования к инициализацииИмпульсы сброса короче Спецификации времени сбросаМинимальная длительность импульса RESX 10 мкс для корректного распознавания сброса. Время отмены сброса 5 мс

 типично для загрузки регистров из EEPROM. Расширенное время

120 мс требуется при сбросе в режиме Sleep Out для полной последовательности гашения.Защита от выбросовИмпульсы сброса короче 5 мкс автоматически отклоняются. Импульсы длиннее 10 мкс

принимаются безоговорочно. Переходная область между 5 мкс и 10 мкс инициирует последовательность сброса с гарантированным распознаванием.

▂▂▂▂▂

ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 ▂▂▂▂▂

Определение коэффициента контрастности

CR = L₆₃ / L₀

Где L₆₃ представляет яркость на сером уровне 63, а L₀ представляет яркость на сером уровне 0.

Характеристики времени отклика

Время нарастания (Tₒₙ) измеряет переход от 10% до 90% оптического отклика. Время спада (Tₒff) измеряет переход от 90% до 10% оптического отклика.Измерение угла обзораСтандартная система координат определяет направление на 12 часов как эталон. Оси X+ и X- представляют горизонтальные углы обзора. Оси Y+ и Y- представляют вертикальные углы обзора с направлением на 6 часов под углом 90°.

◐

ФИЗИЧЕСКИЕ РАЗМЕРЫ ◐Компактный профиль модуля

Общие размеры

70,34 мм × 128,10 мм × 1,62 мм
