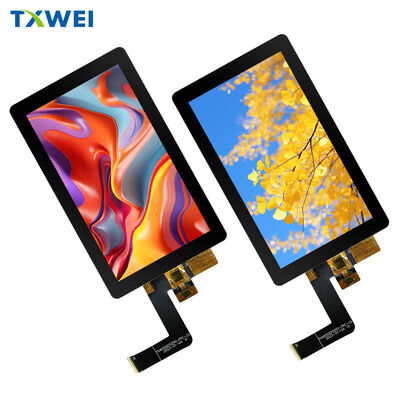

5,5-дюймовый ЖК-экран 1080x1920 TFT вертикальный экран с интерфейсом MIPI и сенсорным управлением, 5,5-дюймовый ЖК-экран

продукты

5,5-дюймовый ЖК-экран 1080x1920 TFT вертикальный экран с интерфейсом MIPI и сенсорным управлением, 5,5-дюймовый ЖК-экран

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Метод оплаты:	Л/К, Д/А, Д/П, Т/Т
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW550052N0-AS

Документ

Выделить:

5 5-дюймовый TFT ЖК-дисплей

MIPI интерфейс LCD-экран

Описание продукта

TXW550052N0-AS

5,46-дюймовый ЖК-модуль Full HD IPS

С интегрированной емкостной сенсорной панелью

◆ ◆ ◆ ОСНОВНЫЕ ПРЕИМУЩЕСТВА ◆ ◆ ◆

Премиальное качество изображения благодаря передовой технологии IPS

Этот 5,46-дюймовый дисплейный модуль отличается потрясающим разрешением 1080 x 1920 Full HD и 16,7 миллиона цветов для реалистичного изображения.

Ультраширокие углы обзора

178° углы обзора со всех сторон. Без искажения цвета. Без потери контрастности.

Бесшовная интеграция сенсорного ввода

Многослойная емкостная структура G+F+F с контроллером Goodix GT911

обеспечивает отзывчивое, точное мультитач-взаимодействие для интуитивного управления по всей активной поверхности.▌▌▌ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

 ▌▌▌

Конфигурация дисплеяАктивная область дисплея составляет Электрические характеристики с разрешением 1080 x RGB x 1920

 пикселей в полосковой конфигурации.

Дизайн с квадратными пикселямиШаг пикселя

63 мкм x 63 мкм

 обеспечивает равномерное качество изображения без искажений.Цветопередача

16,7 миллиона

 программно выбираемых цветов.Свобода обзора

Поддержка обзора со всех сторон

All O'Clock. Оптимальные углы обзора 360°.

Проверенная технология драйвера

Проверенный промышленный драйвер IC

Himax HX8399-C

.════════════════════════════════════════

ИНТЕРФЕЙС И ПОДКЛЮЧЕНИЕ

Современный высокоскоростной интерфейс MIPI DSI с 4-канальной дифференциальной сигнальной архитектурой39-контактный FPC-разъем обеспечивает комплексную системную интеграцию через стандартные протоколы MIPI, позволяя использовать более тонкие кабели и упрощенные схемы печатных плат по сравнению с устаревшими параллельными RGB-решениями.Электрические характеристикиМножественные точки заземления обеспечивают стабильный опорный потенциал во всей системе. Логическое питание IOVCC работает при 1,8 В с допуском 1,65 В ~ 3,3 В для гибкой совместимости с хост-процессором. Выделенные аналоговые источники питания драйвера AVDD и AVEE поддерживают диапазоны ±4,8 В ~ ±6,0 В

. Подсистема сенсорного ввода получает изолированное питание

3,3 В

 через пин CTP_VCC. Система подсветки подключается через выделенные клеммы анода LEDA и катода LEDK.

Высокоскоростная передача данных

Пять дифференциальных пар обеспечивают связь MIPI: тактовый канал (CLKP/CLKN) синхронизирует передачу данных, а четыре канала данных (D0-D3) передают упакованные потоки пикселей с высокой пропускной способностью при минимальных электромагнитных помехах.Интеллектуальная архитектура управленияАктивный низкий уровень RESET обеспечивает аппаратное восстановление. Сигнал TE синхронизирует обновления памяти кадров для предотвращения артефактов разрыва изображения. Выход PWM подключается к внешним драйверам светодиодов для точного управления яркостью. Подсистема сенсорного ввода обменивается данными через шину I²C (CTP_SCL/CTP_SDA) с выделенными линиями прерывания (CTP_INT) и сброса (CTP_RST) для эффективной обработки событий.

● ● ●

СИСТЕМА ПОДСВЕТКИ

 ● ● ●

Крайняя светодиодная матрица с 15 высокоэффективными белыми светодиодамиУсовершенствованная конфигурация краевой подсветки обеспечивает равномерное освещение всей активной области дисплея с минимальным увеличением толщины.Электрические характеристикиПрямое напряжение составляет от 28 В до 32 В

 при типичном токе

60 мА на строку.Оптические характеристикиКомбинированная сборка ЖК-дисплея и сенсорной панели обеспечивает типичную яркость 1100 кд/м²

 с равномерностью

≥85% по всей поверхности обзора.Долгосрочная надежность

Срок службы светодиодов составляет 30 000 часов до 50% яркости при работе с током 20 мА на светодиод. Более высокие токи пропорционально сокращают срок службы.

▬▬▬▬▬

ФИЗИЧЕСКИЕ РАЗМЕРЫ ▬▬▬▬▬Компактный форм-фактор для приложений с ограниченным пространством

Размеры ЖК-модуля составляют

70,04 мм x 128,29 мм x 1,68 мм (ширина x высота x толщина).Интегрированная сборка

С прикрепленной емкостной сенсорной панелью общие размеры составляют

85,00 мм x 140,36 мм x 2,91 мм

.Легкая конструкцияСпецификация веса будет определена на основе окончательной конфигурации и дополнительных компонентов.

★ ★ ★

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ ★ ★ ★Расширенный диапазон рабочих температур для требовательных приложенийМодуль надежно работает в диапазоне температур от -20°C до +70°C

 с влажностью от

20% до 90% RH без конденсации.Безопасные условия хранения

Расширенный диапазон температур хранения составляет от

-30°C до +80°C

при тех же ограничениях по влажности.

╔══════════════════════════════════════╗
ОБЕСПЕЧЕНИЕ НАДЕЖНОСТИ
╚══════════════════════════════════════╝Строгие критерии приемкиНе допускаются никакие функциональные дефекты, включая пропущенные сегменты, электрические короткие замыкания или ухудшение четкости изображения. Абсолютно недопустима утечка жидких кристаллов при любых условиях испытаний. Запрещенные аномалии включают образование пузырьков при низких температурах, ослабление торцевого уплотнения, радужные эффекты рамки или ухудшение оптических характеристик после стрессовой проверки.◈
ВРЕМЯ И ПОСЛЕДОВАТЕЛЬНОСТЬ ПИТАНИЯ
 ◈
Критическая последовательность инициализации для надежной работы драйвераСначала стабилизируйте логические источники питания VDD1 и HS_VCC, поддерживая стабильность в течение минимум Пошаговая процедура включения питанияСначала стабилизируйте логические источники питания VDD1 и HS_VCC, поддерживая стабильность в течение минимум 1 мс, прежде чем продолжить. Затем активируйте аналоговые источники питания VSP и VSN без временных ограничений по отношению к предыдущему шагу. Затем установите сигнал аппаратного сброса RESX в низкое состояние на время более 1 мс после завершения стабилизации питания. Переведите все каналы данных и тактовые каналы MIPI в состояние низкого энергопотребления LP-11 перед снятием сброса. После снятия сброса подождите >50 мс
, прежде чем отправлять команды инициализации. Отправьте команду SLPOUT для выхода из спящего режима. Подождите минимум
120 мс после SLPOUT перед отправкой команды активации дисплея DISPON. Наконец, начните передачу пакетов видеоданных MIPI без верхнего ограничения по времени.Контролируемая последовательность выключения питания
Обратите последовательность активации с задержками ≥20 мкс между каждым этапом отключения питания, чтобы предотвратить остаточное изображение и обеспечить полную защиту драйвера.▂▂▂▂▂
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 ▂▂▂▂▂
Измерение коэффициента контрастности
CR = L₂₅₅ / L₀
Где L₂₅₅ представляет собой измерение яркости на сером уровне 255 (полностью белый), а L₀ представляет собой измерение яркости на сером уровне 0 (полностью черный).
Характеристика динамического отклика
Время нарастания (Tₒₙ) измеряет переход от 10% до 90% оптического отклика. Время спада (Tₒff) измеряет переход от 90% до 10% оптического отклика.Стандартизированный протокол измеренияВся оптическая характеристика выполняется после 20-минутной тепловой стабилизации при температуре окружающей среды 25±2°C. Система подсветки требует 20-минутного периода прогрева в безветренной среде перед началом измерения. Измерительные приборы используют Autronics DMS 803 или эквивалентную комбинацию фотометра/спектрографа с измерительным пятном диаметром 3 мм в темной камере, исключающей внешнее световое загрязнение.◐
ТИПОВЫЕ ПРИМЕНЕНИЯ
 ◑Сценарии промышленного и коммерческого использованияПромышленные портативные терминалы, требующие прочных надежных дисплеев в сложных условиях. Панели человеко-машинного интерфейса для систем управления автоматизацией. Медицинское диагностическое оборудование и портативные устройства мониторинга пациентов. Интерфейсы управления умным домом и системы автоматизации жилых помещений. Высококлассная потребительская электроника, где качество дисплея определяет позиционирование продукта. Прецизионные измерительные приборы, требующие точного воспроизведения цветов. Автомобильные информационно-развлекательные системы и дисплеи цифровых приборных панелей.▓▓▓
КАЧЕСТВО И СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
 ▓▓▓
Строгие производственные стандартыПроизводственные мощности имеют сертификат ISO с комплексными системами управления качеством. 100% контроль критических дефектов обеспечивает стабильное качество выпускаемой продукции. Стандартизированные протоколы оптического контроля предусматривают интенсивность освещения 1000±200 люкс, расстояние просмотра 30 см и угол наблюдения 45°±10° для объективной оценки дефектов.Экологическая ответственность
