5,5-дюймовый интерфейс MIPI 1080*1920 HD цветной ЖК-жидкокристаллический экран TFT жидкокристаллический модуль

продукты

5,5-дюймовый интерфейс MIPI 1080*1920 HD цветной ЖК-жидкокристаллический экран TFT жидкокристаллический модуль

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW550040N0-CTP

Документ

Выделить:

5 5-дюймовый ЖК-дисплей MIPI TFT

Цветной ЖК-экран HD 1080x1920

Описание продукта

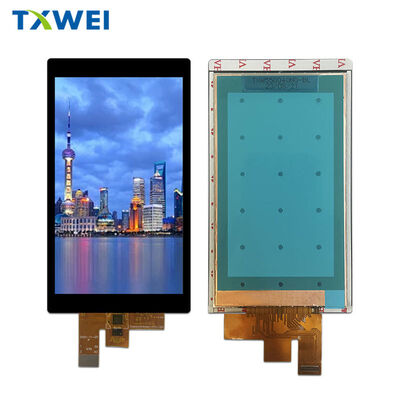

TXW550040N0-CTP. 5,46 дюймовый Full HD MIPI LCD дисплей с емкостным сенсорным экраном.

Обзор продукции

TXW550040N0-CTP представляет собой премиальный 5,46-дюймовый TFT-модуль ЖК-дисплея с разрешением Full HD (1080×1920 пикселей) и интегрированной емкостной сенсорной панелью.Этот дисплей типа IPS обеспечивает исключительную точность цветов, широкие углы обзора и отзывчивое сенсорное взаимодействие с помощью надежного 4-полосного интерфейса MIPI DSI.

Произведенный Shenzhen Tianxianwei Technology, этот дисплейный модуль сочетает в себе передовые технологии дисплея с надежной промышленной конструкцией, что делает его идеальным для портативных устройств,промышленные контроллеры, медицинское оборудование и потребительская электроника, требующие превосходных визуальных характеристик.

Ключевые особенности

Потрясающая визуальная производительность

Опыт кристально чистых изображений с разрешением 1080 × RGB × 1920 пикселей и 16,7 миллиона отображаемых цветов. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Интегрированный емкостный прикосновение

Многоприкосновная структура G + F + F (стекло + пленка + пленка) включает в себя контроллер Goodix GT911, обеспечивающий точное и быстрое обнаружение прикосновений.Интерфейс I2C обеспечивает бесперебойную связь с хост-процессорами, в то время как специальные прерывные и сбросные булавки обеспечивают эффективное управление энергией и распознавание жестов.

Высокоскоростной интерфейс MIPI

Четырехполосная дифференциальная высокоскоростная сигнализация MIPI DSI обеспечивает надежную передачу видео с высокой пропускной способностью при уменьшенном EMI.Этот современный стандарт интерфейса позволяет создавать более тонкие кабели и упрощенные макеты печатных плат по сравнению с традиционными параллельными RGB решениями.

Устойчивая система подсветки

Конфигурация светодиодного подсветки с краевым освещением оснащена 15 высокоэффективными белыми светодиодами, обеспечивающими 1200 cd/m2 типичной яркости.модуль легко адаптируется к различным условиям освещения окружающей среды от яркого солнечного света до темной среды.

Технические спецификации

Проявление характеристик

Тип дисплея: IPS TFT LCD с режимом обычно черным Активная область: 68,04 мм (H) × 120,96 мм (V) Формат пикселя: 1080 (H) × 1920 (V) РГБ расположение полосы Пиксельный диапазон: 21 мкм (H) × 63 мкм (V) Глубина цвета: 16.7 миллионов цветов (24-битный RGB) Направление просмотра: все часы (360° оптимальное просмотр) Контраст: 1200:1 (типичный)

Спецификации сенсорной панели

Структура касания: G + F + F емкостный многоприкосновный контроллер IC: Goodix GT911 Интерфейс: I2C с выходом прерывания Сверхностная твердость: ≥6H твердость карандаша Проницаемость света: ≥85% Рабочее напряжение: 2.8В    3.3В (вход/выход), 1.8В (логика)

Электрические параметры

IC TFT Driver: Himax HX8399C Логическое питание (IOVCC): 1,65V ¥ 3,3V (типичный 1,8V) Аналоговое положительное (VSP): 4,8V ¥ 6,0V Аналоговое отрицательное (VSN): -6,0V ¥ -4,8V Заднего света Напряжение вперед:28 В  32 В ток подсветки: 60 мА (типично для каждой струны)

Физические размеры

Размеры модуля: 70,04 мм (W) × 128,29 мм (H) × 1,78 мм (T) С сенсорной панелью: 75,80 мм (W) × 139,90 мм (H) × 3,49 мм (T) Вес: TBD (легкая конструкция)

Экологическая безопасность

Условия эксплуатации

Рабочая температура: -20°C до +60°C Температура хранения: -30°C до +70°C Диапазон влажности: 20% ∼ 90% RH (неконденсирующий)

Испытание надежности

Этот модуль проходит всеобъемлющую проверку надежности, включая 96-часовое хранение при высокой температуре (+70°C), 96-часовое хранение при низкой температуре (-30°C), цикл температуры работы,и испытания на тепловые удары (-20°C ± +60°C)Все испытания подтверждают нулевые функциональные дефекты, отсутствие утечки жидких кристаллов и сохранение оптических характеристик в условиях напряжения.

Конфигурация пин интерфейса

40-конечный FPC-коннектор обеспечивает комплексную интеграцию системы:

• Силовые рельсы: GND, IOVCC (1.8V), аналоговые источники питания VSP/VSN, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 пары полос передачи данных (D0±, D1±, D2±, D3±) плюс пара часов (CLK±) • Контактный интерфейс: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • Сигналы управления: RESET, TE (эффект разрыва), PWM (затуманивание подсветки) • Подсветка: соединения анодов и катодов LEDA/LEDK

Все высокоскоростные дифференциальные пары поддерживают LP-11 в состоянии низкой мощности для энергоэффективной работы.

Силовая последовательность и время

Ключевой модуль драйвера HX8399C требует специальной последовательности включения: VDD1/HS_VCC должен стабилизироваться перед активацией VSP/VSN с минимальными задержками между этапами 1 мс.После стабилизации мощности необходимо поддерживать низкий уровень работы оборудования (RESX) в течение ≥ 10 мкм., с полной инициализацией, требующей 120 мс до включения команд.

Последовательность отключения отключает этот порядок, обеспечивая завершение видеопакетов MIPI до удаления питания, чтобы предотвратить удержание изображения и повреждение драйверов.

Заявления

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Обеспечение качества

Изготовлено по сертифицированным ISO процессам с 100% проверкой на критические дефекты, включая отсутствующие сегменты, короткие цепи и оптическую однородность.Условия инспекции следуют стандартизированным протоколам: освещенность 1000±200 люкс, расстояние просмотра 30 см, угол наблюдения 45°±10°.

Соответствующая RoHS конструкция обеспечивает экологическую ответственность с использованием материалов без свинца.

Упаковка и логистика

Индивидуальная антистатическая пузырьковая упаковка с 5 единиц упаковки, защитой упаковки от пены, поглощающей удар, и усиленной герметикой картонного картона.Конфигурации маркировки и упаковки, доступные для объемных заказов.

Поддержка и документация

Полная техническая документация, включая последовательности кодов инициализации, схемы времени и примечания к применению, доступны по запросу.Инженерная поддержка, предоставляемая для консультаций по интеграции и разработки фирм-программ на заказ.
