Описание продукта

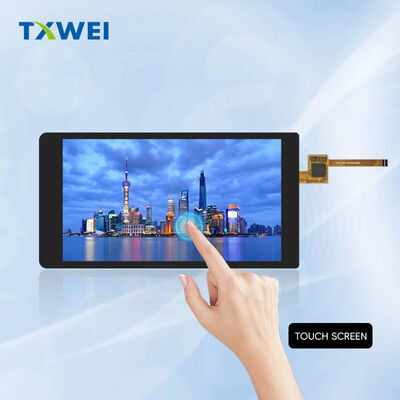

TXW550039N0-CTP 5,5-дюймовый IPS-дисплей HD+ с емкостным сенсорным экраном

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

Обзор продукта

TXW550039N0-CTP представляет собой комплексное визуальное и интерактивное решение в компактном форм-факторе 5,5 дюйма. Этот интегрированный модуль сочетает в себе высокопроизводительный IPS LCD-экран с отзывчивой емкостной сенсорной панелью, разработанный для требовательных встраиваемых приложений, где качество изображения и пользовательский опыт определяют успех продукта.

Этот дисплейный модуль, произведенный компанией Shenzhen Tianxianwei Technology, предназначен для портативных устройств, промышленных интерфейсов и потребительской электроники, требующих надежного сенсорного взаимодействия и ярких визуальных эффектов.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Технология дисплея

Превосходство IPS-панели Технология In-Plane Switching (IPS) устраняет смещение цветов и потерю контрастности, типичные для обычных TN-панелей. Молекулы жидких кристаллов вращаются параллельно подложке, поддерживая стабильную оптическую производительность во всех ориентациях просмотра.

Нормально черная работа Пиксели по умолчанию черные при отсутствии питания. Эта архитектура обеспечивает более глубокие черные уровни, превосходные коэффициенты контрастности и уменьшенную утечку света по сравнению с нормально белыми альтернативами. Темные пользовательские интерфейсы выигрывают от повышенной энергоэффективности.

Активная матричная схема Индивидуальные тонкопленочные транзисторы независимо управляют каждым пикселем. Отсутствие артефактов общего электрода. Отсутствие размытия движения. Четкое, точное отображение изображений как для статического контента, так и для динамической графики.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Разрешение и качество изображения

Разрешение HD+ 720 пикселей по горизонтали. 1280 пикселей по вертикали. Соотношение сторон 9:16 оптимизирует портретно-ориентированные приложения — портативные терминалы, мобильные устройства, вертикальные панели управления.

RGB-структура пикселей Вертикальное расположение субпикселей RGB. Естественное смешивание цветов на стандартных расстояниях просмотра. Идеально подходит для фотографических изображений, визуализации данных и интерфейсов, критичных к цвету.

Размеры пикселей Шаг 94,5 микрометра по горизонтали и вертикали. Примерно 269 пикселей на дюйм. Плавное отображение контуров. Четкая читаемость символов.

Активная область просмотра Ширина 68,04 мм × высота 120,96 мм. Значительная площадь экрана при минимальном физическом размере.

╭──────────────────────────────────────────╮ │ МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ │ ╰──────────────────────────────────────────╯

Размеры ЖК-модуля Ширина модуля 71,04 мм. Высота модуля 129,56 мм. Общая толщина 1,65 мм. Исключительно тонкий профиль для интеграции в современный промышленный дизайн.

Полная сборка с сенсором Ширина сборки 76,00 мм. Высота сборки 143,46 мм. Общая толщина 2,81 мм. Дополнительные 1,16 мм отведены под емкостный сенсорный слой без излишнего увеличения объема.

Вес Оптимизирован для портативных приложений. Окончательная спецификация определяется выбором защитного стекла.

Гибкий шлейфовый разъем 25-контактный FPC для сигналов дисплея. 6-контактный FPC для сенсорного интерфейса. Компактное, надежное соединение. Совместимость с автоматизированными процессами сборки.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Емкостная сенсорная панель

Архитектура G+F+F Конструкция из защитного стекла + пленка + пленка. Трехслойная структура с оптически прозрачной клейкой ламинацией. Экономичная долговечность. Отзывчивая сенсорная производительность.

Сенсорный контроллер Интегральная схема FT5436DQQ. Специальная обработка сенсорных данных. Типичная частота отчетов 100 Гц. Плавное отслеживание жестов. Низкая нагрузка на основной процессор.

Многосенсорная возможность Одновременное обнаружение пяти точек. Распознавание сложных жестов. Масштабирование щипком. Вращение двумя пальцами. Управление несколькими пальцами в играх. Полная поддержка современных требований к интерфейсу.

Протокол связи Стандартный интерфейс I2C. Тактовая частота SCL обычно 400 кГц. Двунаправленные данные SDA. Выход прерывания INT для уведомления хоста по событию. Управление сбросом RST для восстановления после инициализации.

Электрические характеристики Рабочий диапазон от 2,8 В до 3,3 В. Опция логического интерфейса 1,8 В. Рабочая температура от -20°C до +60°C.<5 мВт типичная рабочая мощность. Эффективно для устройств с питанием от батарей.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Архитектура интерфейса

Стандарт MIPI DSI 4-канальный интерфейс Mobile Industry Processor Interface. Стандартная высокоскоростная дифференциальная сигнализация. Низкие электромагнитные помехи. Высокая устойчивость к шуму для требовательных сред.

Линии данных Дифференциальные пары D0, D1, D2, D3. Четыре параллельных канала. Общая пропускная способность поддерживает частоту обновления 60 Гц при собственном разрешении с глубиной цвета 24 бита.

Распределение тактовой частоты Дифференциальная пара CLK. Источник-синхронная архитектура. Упрощенная конструкция системной тактовой частоты. Отсутствие необходимости сложного согласования задержек между линиями данных.

Режимы низкого энергопотребления Поддержка состояний LP11, LP10, LP00. Сверхнизкое энергопотребление в режиме ожидания. Быстрый выход из спящего режима. Увеличение времени работы от батареи для мобильных приложений.

Режимы команд и видео Командный режим для настройки регистров и статических изображений. Видеорежим для потоковой передачи в реальном времени. Гибкая системная интеграция. Опция обхода буфера кадров.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Напряжение питания ввода/вывода (IOVCC) Минимум 1,65 В. Типично 1,8 В. Максимум 2,0 В. Совместимость логических уровней с современными процессорами приложений. Прямое подключение без преобразования уровней для систем 1,8 В.

Напряжение питания аналоговой части (VCI) Минимум 2,5 В. Типично 2,8 В. Максимум 3,3 В. Питание драйвера дисплея. Требуется стабильная регулировка для работы без мерцания.

Потребление тока Рабочий ток зависит от содержимого дисплея и настроек подсветки. Ток в режиме сна минимизирован для экономии заряда батареи. Подробная информация доступна по запросу.

Генерация сигналов затвора Внутренние схемы повышающего преобразователя генерируют напряжения переключения TFT. Положительные и отрицательные шины, полученные от одного входного источника питания. Внешние высоковольтные источники питания не требуются.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Система подсветки

Конфигурация светодиодов 14 белых светодиодов, соединенных последовательно-параллельно. Краевая оптическая архитектура. Прецизионная световодная пластина. Диффузор и пленки для улучшения яркости.

Электрические параметры Прямое напряжение: минимум 19,6 В. Максимум 22,4 В. Типичный рабочий ток 40 мА. Рекомендуется управление постоянным током для равномерной яркости.

Производительность яркости Спецификация будет определена с полным оптическим стеком. Типичные значения доступны по запросу для руководства по проектированию.

Срок службы Срок службы светодиодов 30 000 часов. Определяется как сохранение 50% яркости при 20 мА на светодиод. Увеличенный срок службы возможен при снижении тока и управлении тепловым режимом.

Интерфейс управления Анодные выводы LEDA. Катодные выводы LEDK. Совместимость с ШИМ-диммированием. Поддерживается аналоговая регулировка тока.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Временные параметры и управление

Архитектура сброса Вывод RESET активен низким уровнем. Импульс минимум 10 микросекунд. Период инициализации 120 миллисекунд. Внутренний конечный автомат последовательно конфигурирует питание. Загрузка параметров OTP во время запуска.

Сигнал синхронизации разрыва кадра Выходной импульс TE. Индикация границы кадра. Синхронизация хоста для обновления без разрывов. Важно для плавной анимации и видеоконтента.

Последовательность включения питания Порядок применения IOVCC и VCI гибкий. Сброс RESET после стабилизации питания. Задержка 15 миллисекунд перед приемом команд. Индикация готовности дисплея после инициализации.

Управление спящим режимом Команда Sleep In для низкоэнергосберегающего режима ожидания. Команда Sleep Out для нормальной работы. Быстрое переключение состояний. Сохранение контекста опционально.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Экологическая устойчивость

Рабочая температура От -20°C до +60°C для функций дисплея и сенсора. Возможность холодного пуска. Полное соответствие спецификациям во всем диапазоне.

Условия хранения От -30°C до +70°C вне эксплуатации. Относительная влажность 20% - 90%. Увеличенный срок хранения. Совместимость с глобальной логистикой.

Проверка на термический удар 10 циклов тестирования. Воздействие -20°C в течение 30 минут. Воздействие +60°C в течение 30 минут. Статическое состояние. Отсутствие механических повреждений. Отсутствие деградации производительности.

Работа при высоких температурах Непрерывная работа при +60°C. Валидация в течение 96 часов. Отсутствие залипания изображения. Отсутствие смещения цвета. Сенсорная отзывчивость сохраняется.

Работа при низких температурах Стабильная работа при -20°C. Валидация в течение 96 часов. Время отклика в пределах спецификации. Сенсор полностью функционален.

Влагостойкость 50°C при 90% относительной влажности. Воздействие в течение 96 часов. Отсутствие образования пузырей. Отсутствие расслоения герметика. Отсутствие радужных эффектов на рамке.

✦ ═══════════════════════════════════════ ✦

Контроль качества

Производственное тестирование 100% электрическая проверка. Проверка дефектов пикселей по отраслевым стандартам. Проверка линейности координат сенсора. Измерение равномерности подсветки.

Валидация надежности Термоциклирование по IEC 60068-2-14. Механический удар по IEC 60068-2-27. Виброустойчивость по IEC 60068-2-6. Электростатическая защита по IEC 61000-4-2.

Стандарты приемки Нулевая терпимость к отсутствующим сегментам. Отсутствие коротких замыканий. Отсутствие нечетких сегментов. Отсутствие не отображаемых состояний. Отсутствие аномальных паттернов отображения. Отсутствие утечки жидких кристаллов. Герметичность обязательна.

Соответствие экологическим нормам Свинцово-бесплатные материалы. Соответствие Директиве RoHS 2011/65/EU. Соблюдение ограничений по веществам REACH. Сертифицированное ответственное производство.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Руководство по интеграции

Механический монтаж Рекомендуется поддержка по четырем краям. Избегайте точечной нагрузки на активную область. Соблюдайте зазор до проводящих элементов. Обязательна защита от ЭСР при обращении.

Тепловой дизайн Мониторинг температуры перехода светодиода. Путь рассеивания тепла через печатную плату. Максимизация площади меди в анодной области. Снижение мощности при работе в закрытых корпусах.

Электрическая схема Раздельные аналоговые и цифровые плоскости земли. Звездное заземление на входе питания. Согласование длины трасс MIPI. Дифференциальный импеданс 100 Ом. Экранирование для приложений, чувствительных к ЭМИ.

Интеграция программного обеспечения Последовательность инициализации Sitronix ST7703. Документация по набору команд доступна. Конфигурация прошивки сенсора через I2C. Библиотеки жестов от FocalTech.

Оптическая кастомизация Форма и толщина защитного стекла. Антибликовое покрытие. Обработка поверхности против бликов. Интеграция фильтра конфиденциальности. Пользовательские апертуры и вырезы. Доступны услуги оптического склеивания.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Целевые приложения

Портативные медицинские устройства. Промышленные портативные терминалы. Мобильное испытательное оборудование. Панели управления умным домом. Интерфейсы автоматизации зданий. Клавиатуры систем безопасности. Терминалы POS. Системы управления запасами. Образовательная электроника. Платформы для разработки. Бытовая техника. Дисплеи для вторичного рынка автомобилей. Морские приборы. Портативные устройства для наружного использования.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Информация для заказа

Обозначение модели TXW550039N0-CTP

Производитель Shenzhen Tianxianwei Technology Co., Ltd.

Наличие образцов Инженерные образцы обычно через 2-3 недели. Срок выполнения производства стандартно 4-6 недель. Цены на объем обсуждаются от 1000 единиц в год.

Услуги по кастомизации Форма и толщина защитного стекла. Печать логотипа и брендинг. Бинирование и выбор яркости. Длина FPC и положение разъема. Кастомизация напряжения интерфейса. Модификация прошивки сенсора. Оптическое склеивание с пользовательским защитным стеклом. Поддержка сертификации соответствия нормативным требованиям.
