50,5-дюймовый FHD вертикальный IPS сенсорный экран 1080*1920 разрешения TFT LCD дисплейный экран mipi интерфейс

продукты

50,5-дюймовый FHD вертикальный IPS сенсорный экран 1080*1920 разрешения TFT LCD дисплейный экран mipi интерфейс

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW550037N0-SN

Документ

Выделить:

50 5-дюймовый FHD вертикальный IPS LCD экран

Дисплей интерфейса TFT LCD MIPI

Описание продукта

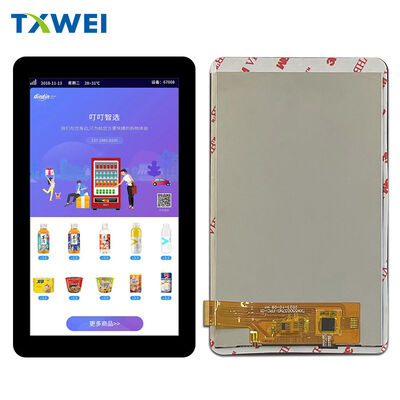

TXW550037N0-SN 5.46" FHD+ IPS дисплей с встроенным емкостным сенсорным

Обзор

TXW550037N0-SN представляет собой полное решение для современных встроенных приложений.46-дюймовый модуль сочетает в себе высокорезолюционную IPS LCD панель с полностью интегрированной емкостной сенсорной панелью, обеспечивающий исключительную визуальную производительность и интуитивно понятное взаимодействие с пользователем в одной компактной сборке.Этот дисплей предназначен для требовательных приложений, где качество экранаНельзя ставить под угрозу эффективность использования пространства.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Технология отображения

Архитектура панелей IPSТехнология In-Plane Switching отличает этот модуль от обычных TN-дисплеев.Пользователи получают одинаковое качество зрения, смотря прямо или с крайних углов..

Обычно черный режимКогда напряжение снимается, пиксели по умолчанию становятся черными.и уменьшенная утечка света по сравнению с обычно белыми альтернативамиЭнергоэффективность улучшается в темных интерфейсах.

Активная матрица TFTТонкопленочный транзистор с активным матричным адресом обеспечивает каждому пикселю специальное управление переключением.

Я знаю, что ты хочешь сказать. Я знаю, что ты хочешь сказать.

Разрешение и архитектура пикселей

Полное разрешение HD+1080 пикселей горизонтально. 1920 пикселей вертикально. Это соотношение сторон 9:16 подходит для портретно-ориентированных приложений: смартфонов, портативных терминалов, вертикальных промышленных панелей.

Устройство полос RGBПодпиксели, организованные в вертикальные полосы RGB. Естественное смешение цветов на нормальных расстояниях просмотра. Оптимально для фотографического контента и цветокритических интерфейсов.

Пиксельный диапазон63 микрометра горизонтально. 63 микрометра вертикально. 401 пиксель на дюйм эквивалент. Отдельные пиксели невидимы на типичном расстоянии 300 мм. Гладкие градиенты. Четкий текст.

Активная область отображения68Ширина 0,04 мм × высота 120,96 мм. щедрые экраны в компактном корпусе.

│ │ │ │ │ │ │ │ │ │

Размеры ЖК-модуля78Ширина модуля 0,00 мм. Высота модуля 129,76 мм. Общая толщина 1,95 мм. Замечательно тонкий профиль обеспечивает современную эстетику промышленного дизайна.

Полная сборка с помощью касания83Ширина сборки.70 мм. Высота сборки 141.20 мм. Общая толщина 3.20 мм. Дополнительные 1.25 мм вмещают емкостный сенсорный слой и покрытие стекла без чрезмерного объема.

ВесОпределяется на основе окончательной спецификации стекла, оптимизированного для портативных приложений, где каждый грамм имеет значение.

Коннектор FPC39-принтовая гибкая печатная схема, компактный подключатель, надежная связь между панелями и дисплеями, предназначенная для автоматизированных сборочных процессов.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Капацитивная сенсорная панель

G+G СтроительствоАрхитектура стекла покрытия + датчик. Два отдельных слоя стекла, склеенные с оптически прозрачным клеем. Высокая долговечность по сравнению с альтернативами на основе пленки. Премиальная тактильная реакция.

Физическое накопление0Толщина стекла покрытия.55 мм. Ламинатный слой OCA. Стекло датчика ITO. Общая толщина сенсорного модуля: 1,45 ± 0,10 мм. Прочный, но утонченный.

Интеграция контроллераCST340 сенсорный контроллер в конфигурации Chip-on-Flex. Выделенный обрабатывающий блок отгружает сенсорные вычисления с хост-микроконтроллера. Типичная скорость отсчета 100 Гц. Плавный отслеживание.

Возможность многоприкосновенияПятиточечное одновременное распознавание прикосновения. Поддерживаются сложные жесты. Прижатие к увеличению. Два пальца поворачивают. Нажатие нескольких кнопок. Удовлетворены современные требования пользовательского интерфейса.

Интерфейс связиСтандартный протокол I2C. Часовая линия SCL. Линия данных SDA. Выход прерывания INT для уведомления о событиях. Совместим практически со всеми современными микроконтроллерами и процессорами приложений.

Параметры работы2диапазон питания от 8 до 3,3 В. Функциональная температура от -20 до +60 °C. Типичная рабочая мощность < 10 мВт. Эффективно для конструкций, работающих на батареях.

Интерфейс и сигнализация

Стандарт MIPI DSI4-полосный интерфейс процессора мобильной промышленности - серийный интерфейс дисплея. Стандарт отрасли для высокоскоростной подключения дисплея. Дифференциальная сигнализация. Низкий EMI. Устойчивый шумоимунитет.

Линии передачи данныхДифференциальные пары D0, D1, D2, D3. Четыре параллельных канала передачи данных. 1 Гбит/с на полосу типично. Совокупная пропускная способность достаточна для обновления Full HD+ 60 Гц с 24-битной цветовой глубиной.

Архитектура часовСпециальная дифференциальная пара CLK. Синхронное время с источником. Упрощенное системообразование. Не требуется сложного управления искажением.

Команда против видеорежимовКомандный режим для конфигурации реестра. Видео режим для потоковой передачи пикселей в режиме реального времени. Гибкая интеграция системы. Возможность статического изображения с низкой мощностью.

- Я не знаю.- Я не знаю.゚ ゚Я не знаю.- Я не знаю.゚ ゚Я не знаю.

Электрические характеристики

Ключевое питание (VDD)2.5V минимум. 3.3V типичный. 3.6V максимум. Аналогичная мощность для внутренних преобразователей постоянного тока и справочных схем. Стабильное регулирование, необходимое для работы без мерцания.

Поставка I/O (IOVCC)1.65V минимум. 1.8V типичный. 3.3V максимум. Совместимость логического уровня. Прямое подключение к 1.8V или 3.3V хост-процессорам без перевода уровня.

Напряжение приводаVGH: 11V типичный. Положительный привод шлюза для переключения TFT. VGL: -7V типичный. Негативный привод шлюза для полного отключения пикселей. Создается внутренне схемами зарядного насоса.

Общий электрод (VCOM)Настраиваемое справочное напряжение. диапазон регулировки от -2 В до 0 В. Фабрично калиброванное для минимального мерцания. Настраиваемое в поле для оптимизации для конкретного приложения.

Текущее потреблениеХарактеризуется на основе содержания дисплея и настройки подсветки; типичный рабочий ток доступен в детальной электрической спецификации.

│ │ │ │ │ │ │ │ │

Конфигурация светодиодов36 белых светодиодов в общей сложности. Архитектура с краевым освещением. Свет направляется по всей ширине панели через точные оптические пленки. 18 параллельных электрических струн. 2 серии светодиодов на струнку.

Электрические требованияНапряжение вперед: 11,2 В минимум, 12,8 В максимум, 12 В номинальная проектная точка. Напряжение вперед: 360 мА типично для полной яркости. Индивидуальный ток светодиода: 20 мА.

Производительность свечения2000 cd/m2 с LCD и CTP в оптическом стеке. достаточно яркий для помещений в помещениях и затененных наружных условиях. читаемый при освещении офиса и дневном освещении.

ОднородностьМинимальная однородность яркости 80% по всей активной зоне, отсутствие видимых горячих точек, постоянное освещение для профессионального вида.

Долголетие20,000 часов срока службы светодиода. Определяется как 50% удержание яркости при работе при 20 мА на светодиод. Продленный срок службы достижимый с понижением тока и термическим управлением.

Интерфейс управления4 × соединения анодов LEDA. 4 × соединения катодов LEDK. Распределенные пути тока. Уменьшенные потери сопротивления. Смягчение PWM совместимо для регулировки яркости.

Время и управление энергией

Установка требованийRESX пин активный низкий сброс. Минимальная ширина импульса 1 мс. Период инициализации 5 мс после выпуска. Внутренняя OTP загружает заводские калибровочные данные. Стабильная работа гарантирована после завершения сброса.

Предотвращение разрываВыход сигнала TE. Импульс синхронизации кадров. MCU координирует обновления памяти с обновлением дисплея. Устраняет видимые разрывы динамического контента.

Последовательность включенияТребуется применение напряжения в стадии. Сначала VDD1/HS_VCC. Затем VDD3. Выпуск RESX после стабилизации. Полосы MIPI в состоянии LP11 во время инициализации. Минимум 50 мс до передачи видео.120 мс дисплей готов от подачи энергии.

Режим снаВвод команды SLPIN. Выключенный дисплей. Прикосновение к активной опции. Сниженное потребление энергии. Быстрое возобновление полной работы. Идеально подходит для сохранения батареи между взаимодействиями пользователя.

Последовательность отключенияСначала команда SLPIN. Остановка видео. 3 кадра минимум до отключения питания. VDD3 отключен. VDD1/HS_VCC отключен. Предотвращает электрическое напряжение и визуальные артефакты.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Экологические спецификации

Операционная температура-20°C до +60°C для дисплея и сенсорных функций. Способность к холодному запуску. Не требуется конденсации. Полное соответствие спецификации в диапазоне.

Температура хранения-30°C до +70°C без эксплуатации. Продленный срок годности. Гибкость транспортировки и хранения.

ВлажностьМаксимальная температура 90%, неконденсирующая, совместимая с тропической средой.

Устойчивость к тепловым ударамПроверено до 10 циклов. -20°C, 30 минут. Переход до +60°C, 30 минут. Статическое испытание. Никаких механических сбоев.

Работа при высоких температурахНепрерывная работа при +60°C, 96 часов проверки, без застойного изображения, без сдвига цвета.

Работание при низкой температуре-20°С, 96 часов проверки, время отклика в соответствии со спецификацией.

Хранение при высокой температуреХранение при температуре +70°С. 96 часов воздействия.

Хранение при низкой температуреХранение при -30°C, 96 часов воздействия, никаких физических повреждений, никаких компромиссов с герметикой.

Хранение влажности50°C при 90% RH, 96 часов экспозиции, никаких пузырей, деламинирования поляризатора, никаких радужных эффектов.

Обеспечение качества

Функциональные испытания100% электрический тест, проверка дефектов пикселей, проверка координатов касания, измерение однородности подсветки.

Подтверждение надежностиТемпературный цикл, механический удар, сопротивление вибрациям, иммунитет к ESD, испытание падения по требованиям приложения.

Критерии принятияНулевая толерантность к отсутствующим сегментам. Никаких электрических шортов. Никаких нечетких сегментов. Никаких условий не отображения. Никаких ненормальных моделей отображения.

Соответствие изготовленияМатериалы, полностью свободные от свинца. Соответствующие Директиве RoHS 2011/65/EU. Соблюдение ограничений REACH по веществам. Сертификат экологической ответственности.

Руководящие принципы интеграции

Механическая интеграцияРекомендуется четырехконечная поддержка установки. Избегайте концентрированных нагрузок на центральной области. Сохраняйте минимальное расстояние 0,5 мм до проводящих элементов. Защита от ESD во время обращения обязательна.

ТермоуправлениеТребуется проектирование пути рассеивания тепла светодиодов. Максимальная температура соединения 85 °C. Медная область или тепловые каналы в области светодиодной анодной печати. Уменьшение температуры окружающей среды для герметичных корпусов.

Электрическая конструкцияРекомендуется использовать отдельные наземные плоскости для цифровых и аналоговых устройств. Звездное заземление при входе мощности. Длина трассы MIPI соответствует 5 мм. Дифференциальная импеданция 100 Ом.Защита для чувствительных к ЭМИ приложений.

Интеграция программного обеспеченияТребуется последовательность инициализации Himax HX8399C. Документация набора команд доступна. Возможность обновления прошивки сенсорного контроллера через I2C. Библиотеки распознавания жестов доступны с CST.

Учитывание оптического стекаДоступно настройка крышки линзы. Возможности покрытия AR. Обработка поверхности AG. Фильтры конфиденциальности. Изображенные вырезки и формы. Консультируйтесь с фабрикой для услуг оптического склеивания.

Заявления

Медицинские портативные диагностические устройства, терминалы мониторинга пациентов, портативные ультразвуковые системы, контроллеры промышленных процессов, планшеты полевого обслуживания, умные домашние панели управления.Интерфейсы автоматизации зданий. испытательное и измерительное оборудование. мобильные терминалы точек продаж. портативные устройства управления запасами. клавиатуры систем безопасности. автомобильные дисплеи послепродажного оборудования. морские навигационные приборы.Киоски на открытом воздухе с теньюОбразовательная электроника, прототипирование и разработки платформ.
