Оптовая продажа 5-дюймового 800*480 TFT резистивного сенсорного экрана для промышленного оборудования управления

продукты

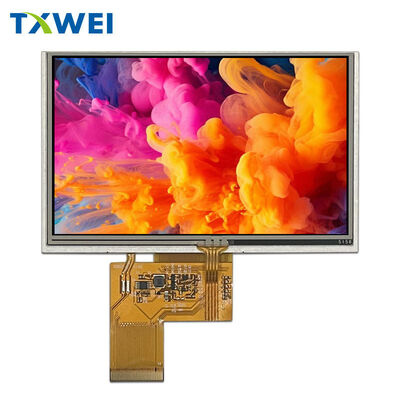

Оптовая продажа 5-дюймового 800*480 TFT резистивного сенсорного экрана для промышленного оборудования управления

МОК:	Вести переговоры
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW500152N0-RTP

Документ

Выделить:

5-дюймовый резистивный сенсорный экран TFT LCD

оборудование для промышленного управления с ЖК-монитором

800*480 TFT дисплей с гарантией

Описание продукта

✦ TXW500152N0-RTP ✦

5,0" Промышленный TFT LCD WVGA + RTP

Разрешение 800x480 | 24-битный RGB | Резистивный сенсорный экран | Широкий температурный диапазон

◆ Почему стоит выбрать этот дисплей?

▸ Четкое изображение WVGA

Разрешение 800xRGBx480 обеспечивает резкое, яркое изображение для промышленных интерфейсов. 16,7 млн. истинных цветов благодаря двухчиповой архитектуре драйвера ILITEK ILI6122+ILI5960. Шаг пикселя 0,135 мм обеспечивает читаемость текста и четкость значков на расстоянии вытянутой руки.

▸ Надежный резистивный сенсорный экран

Интегрированная 4-проводная резистивная сенсорная панель (RTP) — надежный выбор для промышленных условий. Безупречно работает с перчатками, стилусами или голыми пальцами. Отсутствие проблем с емкостной интерференцией на электромагнитно-шумных заводских полах.

▸ Оптимальный угол обзора 6 часов

Разработан для установки с нижним углом обзора. Идеально подходит для панелей управления, установленных выше уровня глаз, киосков и встраиваемых систем, где пользователь смотрит на экран снизу вверх.

▸ Создан для экстремальных условий

→ Рабочая температура: -20°C до +70°C → Температура хранения: -30°C до +80°C → Влажность: До 90% относительной влажности

Проходит 96-часовое хранение при высокой температуре (+80°C), 96-часовое хранение при низкой температуре (-30°C) и 50-цикловое тестирование на термический шок (-20°C↔70°C). Этот экран работает там, где потребительские дисплеи выходят из строя.

◆ Технические характеристики

Ядро дисплея • Тип панели: Активная матрица TFT, трансмиссионная, нормально белая • Разрешение: 800(Г) x 480(В) пикселей • Глубина цвета: 16,7 млн (24-битный RGB) • Расположение пикселей: Вертикальная полоса RGB • Активная область: 108,00 мм x 64,80 мм • Направление обзора: 6 часов • Микросхема драйвера: ILITEK ILI6122 + ILI5960

Сенсорная система • Тип: 4-проводная резистивная сенсорная панель (RTP) • Интерфейс: Аналоговое определение положения • Активация: По давлению (совместимо с перчатками) • Долговечность: Рассчитано на миллионы нажатий

Подсветка • Тип: Краевая светодиодная белая матрица • Количество светодиодов: 12 чипов (6 последовательно x 2 параллельно) • Прямое напряжение: 17,4 В ~ 19,8 В • Прямой ток: 40 мА (типичное значение) • Яркость: 240 кд/м² (типичное значение с LCD+RTP) • Срок службы: 30 000 часов до 50% яркости

Электрический интерфейс • Видео: 24-битный параллельный RGB (R0-R7, G0-G7, B0-B7) • Тактовый сигнал: Вход тактового сигнала пикселей DCLK • Синхронизация: HSYNC, VSYNC, DE (разрешение данных) • Управление: DISP (включение/выключение дисплея) • Питание: VDD 3,0~3,6 В (3,3 В типичное значение)

Физические размеры • Размер модуля: 120,70 мм x 75,80 мм x 2,80 мм • С RTP: 116,80 мм x 72,60 мм x 4,15 мм • Вес: Уточняется • FPC: 40-контактный, шаг 0,5 мм

◆ Назначение контактов (40-контактный FPC)

Питание и подсветка ① LEDK — Катод подсветки (–) ② LEDA — Анод подсветки (+) ③ GND — Земля ④ VDD — Логическое питание (3,3 В)

Шина данных RGB ⑤~⑫ R0-R7 — Красные данные (от младшего к старшему биту) ⑬~⑳ G0-G7 — Зеленые данные (от младшего к старшему биту) ㉑~㉘ B0-B7 — Синие данные (от младшего к старшему биту)

Синхронизация и управление ㉙ GND — Земля ㉚ DCLK — Тактовый сигнал пикселей ㉛ DISP — Разрешение дисплея ㉜ HSYNC — Горизонтальная синхронизация ㉝ VSYNC — Вертикальная синхронизация ㉞ DE — Разрешение данных ㉟ NC — Нет подключения ㊱ GND — Земля

Сенсорный экран (NC на FPC — RTP подключается отдельно) ㊲ XR — Сенсорный экран вправо (NC на FPC) ㊳ YD — Сенсорный экран вниз (NC на FPC) ㊴ XL — Сенсорный экран влево (NC на FPC) ㊵ YU — Сенсорный экран вверх (NC на FPC)

◆ Характеристики синхронизации

Требования к тактовому сигналу • Частота DCLK: 33,3 МГц (типичное значение, макс. 50 МГц) • Частота обновления: 60 Гц стабильная частота кадров

Горизонтальная синхронизация • Активный дисплей: 800 тактовых циклов • Общий период строки: 1056 (типичное значение, диапазон 862~1200) • Импульс HSD: 1~40 тактов • Заднее крыльцо: 46 тактов • Переднее крыльцо: 16~354 тактов

Вертикальная синхронизация • Активный дисплей: 480 строк • Общий период кадра: 525 (типичное значение, диапазон 510~650) • Импульс VSD: 1~20 строк • Заднее крыльцо: 23 строки • Переднее крыльцо: 7~147 строк

◆ Сценарии применения
