5.5-дюймовый игровой портативный экран с ЖК-дисплеем 1080*1920 высокой яркости 700 нт Мотоциклетный навигационный экран

продукты

5.5-дюймовый игровой портативный экран с ЖК-дисплеем 1080*1920 высокой яркости 700 нт Мотоциклетный навигационный экран

МОК:	1
цена:	Подлежит обсуждению
Срок доставки:	7-16 дней
Метод оплаты:	Л/К, Д/А, Д/П, Т/Т
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

ШЭНЬЧЖЭНЬ

Фирменное наименование

TXWEI

Сертификация

CE FCC ROHS

Номер модели

TXW550081N0-SY

Документ

Количество пикселей:

1080*1920

Направление просмотра:

Отображать интерфейс:

MIPI 4 полоса

Яркость:

700 nits

Активная область:

68,53*121,82 (мм)

Размер контура:

70,53*127,28*1,68/75,92*136,3*2,56 (мм)

Рабочая температура:

-20+60 ℃

Температура хранения:

-30+70°C

Количество контактов:

40PIN

Выделить:

5.5-дюймовый ЖК-дисплей для игровых устройств

Дисплей мотоцикла с высокой яркостью 1080x1920

Дисплей навигации TFT LCD 700 нит

Описание продукта

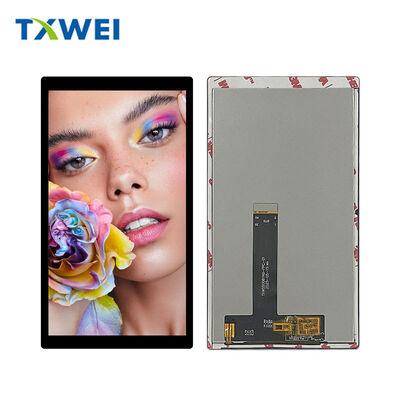

TXW550081N0-CTP

5,5-дюймовый ЖК-дисплей IPS TFT FHD с емкостной сенсорной панелью

Обзор продукта

 TXW550081N0-CTP представляет собой премиальный 5,5-дюймовый ЖК-модуль TFT, произведенный Shenzhen Tianxianwei Technology Co., Ltd. Разработанный для высокопроизводительных приложений, этот модуль сочетает в себе потрясающее разрешение Full HD с отзывчивой емкостной сенсорной технологией в компактном корпусе промышленного класса.

Независимо от того, разрабатываете ли вы портативные устройства, промышленные контроллеры, медицинское оборудование или потребительскую электронику, этот дисплей обеспечивает исключительную четкость, точность цветопередачи и надежную работу сенсорного ввода.

Основные характеристики

Размер дисплея: 5,5 дюйма (по диагонали)

Разрешение: 1080 × RGB × 1920 (FHD)

Тип дисплея: IPS TFT LCD (нормально черный)

Активная область: 68,53 (Ш) × 121,82 (В) мм

Шаг пикселя: 0,06345 × 0,06345 мм

Глубина цвета: 16,7 млн цветов (24-битный RGB)

Направление просмотра: Полный IPS (все направления)

Драйвер IC: HX83112-A

Интерфейс: 4-канальный MIPI DSI

Сенсорная технология: Емкостная сенсорная панель (CTP)

Размеры модуля: 75,92 (Ш) × 136,30 (В) × 2,56 (Т) мм

Превосходные визуальные характеристики

Технология IPS для идеальных углов обзора

В отличие от стандартных TN-панелей, наша технология In-Plane Switching (IPS) обеспечивает стабильную цветопередачу и контрастность при любом угле обзора. Независимо от того, просматриваете ли вы изображение сбоку, сверху или снизу, ваш контент остается ярким и точным.

Разрешение Full HD

С 1080 × 1920 пикселей на 5,5-дюймовом экране достигается плотность пикселей около 400 PPI, обеспечивающая сверхчеткий текст, четкие значки и детализированные изображения. Идеально подходит для приложений, требующих высокой визуальной точности.

Глубина цвета 16,7 млн

Поддержка 24-битного цвета RGB обеспечивает плавные градиенты, естественные оттенки кожи и профессиональную точность цветопередачи для мультимедийных приложений.

Физические размеры

Размер модуля LCM + CTP: 75,92 мм (Ш) × 136,30 мм (В) × 2,56 мм (Т)

Активная область дисплея: 68,53 мм (Ш) × 121,82 мм (В)

Компактный дизайн: Оптимизирован для устройств с ограниченным пространством без ущерба для площади экрана.

Интерфейс и подключение

4-канальный интерфейс MIPI DSI

Высокоскоростной MIPI DSI (Display Serial Interface) с 4 линиями данных обеспечивает:

Высокая пропускная способность для плавной частоты обновления 60 Гц+
Низкий уровень электромагнитных помех для чувствительных к шуму приложений
Уменьшенное количество выводов, упрощающее проектирование печатных плат
Низкое энергопотребление, продлевающее срок службы батареи

Распиновка 40-контактного разъема FPC

Питание и земля:

Выводы 1-2: GND
Выводы 15, 17: LED+ (анод)
Выводы 21, 23, 25: LED- (катод)
Вывод 31: LCD_IOVCC (1,8 В)
Вывод 35: VSP (+5,7 В)
Вывод 37: VSN (-5,7 В)
Выводы 39-40: GND

Данные MIPI DSI:

Выводы 12/14: D0N/D0P (линия данных 0)
Выводы 18/20: D1N/D1P (линия данных 1)
Выводы 30/32: D2N/D2P (линия данных 2)
Выводы 36/38: D3N/D3P (линия данных 3)
Выводы 24/26: CLKN/CLKP (Тактовый сигнал)

Сигналы управления:

Вывод 3: CTP_RST (Сброс сенсора)
Вывод 4: LCD_RST (Сброс ЖК-дисплея, 1,8 В, активный низкий уровень)
Вывод 5: CTP_INT (Прерывание сенсора)
Вывод 6: TE (Эффект разрыва)
Вывод 29: PWM (Управление подсветкой)

Интерфейс I2C сенсора:

Вывод 7: CTP_SDA (Данные I2C сенсора)
Вывод 9: CTP_SCL (Тактовый сигнал I2C сенсора)

Прочее:

Вывод 8: LCD_ID (NC - Нет подключения)
Вывод 11: NC (Нет подключения)

Расширенная система подсветки

Тип: Боковая белая светодиодная подсветка

Количество светодиодов: 18 светодиодов

Прямое напряжение: 16,8 В ~ 19,2 В (типичное: 18 В)

Прямой ток: 60 мА (типичное)

Яркость: 700 кд/м² (с ЖК-дисплеем + CTP)

Срок службы светодиодов: 30 000 часов

Управление затемнением: Интерфейс PWM

Профессиональный совет: Подсветка поддерживает ШИМ-диммирование (вывод 29), обеспечивая точное управление яркостью от 0 до 100% для управления питанием и адаптации к окружающему освещению.

Интегрированная емкостная сенсорная панель

Технология проекционной емкостной сенсорной панели (PCT)

обеспечивает:
Поддержка мультитач (обычно 5+ точек)
Высокая чувствительность — реагирует на легкие касания пальцем
Долговечность — герметичная поверхность, устойчивая к загрязнениям

Оптическая прозрачность — минимальное влияние на яркость дисплеяИнтерфейс сенсора:

I²C (SDA/SCL) с выделенной линией прерывания (CTP_INT) и управлением сбросом (CTP_RST).

Экологические характеристики и надежность

Условия эксплуатацииРабочая температура:

 -20°C ~ +60°CТемпература хранения:

 -30°C ~ +70°CРабочая влажность:

20% ~ 90% относительной влажности

Испытания на надежность
✓ Хранение при высокой температуре: +70°C / 96 часов
✓ Хранение при низкой температуре: -30°C / 96 часов
✓ Работа при высокой температуре: +60°C / 96 часов
✓ Работа при низкой температуре: -20°C / 96 часов
✓ Термический удар: -20°C ↔ +60°C, 10 циклов

✓ Влагостойкость: 50°C × 90% относительной влажности / 96 часов

Электрические характеристики

Напряжение питания входов/выходов (VDDIO):
Минимальное: 1,8 В
Типичное: 1,8 В

Максимальное: 3,3 В

Положительное аналоговое напряжение (VSP):
Минимальное: 4,8 В
Типичное: 5,7 В

Максимальное: 6,0 В

Отрицательное аналоговое напряжение (VSN):
Минимальное: -6,0 В
Типичное: -5,7 В

Максимальное: -4,8 В

Требования к последовательности питания:
Время нарастания VDD1: 20 мкс ~ 2 мс
Время нарастания VSP/VSN: 100 мкс ~ 5 мс

Для надежного запуска требуется правильная последовательность

Идеальные области применения

Потребительская электроника
Портативные игровые устройства
Портативные медиаплееры

Высококлассные пульты дистанционного управления

Промышленность
Панели управления HMI
Измерительное оборудование

Промышленные планшеты

Медицина
Портативные диагностические устройства
Системы мониторинга пациентов

Медицинские планшеты

Автомобильная промышленность
Дисплеи на приборной панели
Информационно-развлекательные системы

Развлекательные системы для задних сидений

Информация для заказаНомер модели:

 TXW550081N0-CTPОписание:

 5,5-дюймовый ЖК-дисплей FHD IPS + емкостная сенсорная панель

Доступны варианты индивидуальной настройки:
Увеличение яркости (до 1000+ нит)
Индивидуальная настройка защитного стекла (покрытия AG/AR/AF)
Изменения длины FPC и разъема
