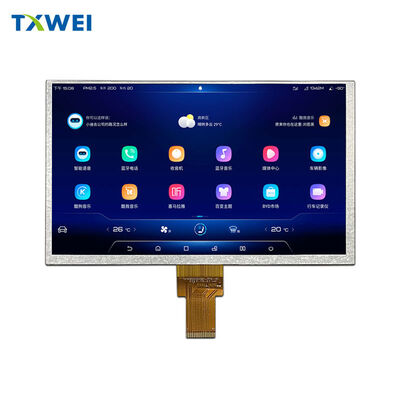

9-дюймовый ЖК-экран, разрешение 1024*600, интерфейс LVDS, IPS, центральный экран управления, дисплей прибора, навигационный дисплей, один экран

продукты

9-дюймовый ЖК-экран, разрешение 1024*600, интерфейс LVDS, IPS, центральный экран управления, дисплей прибора, навигационный дисплей, один экран

МОК:	1
цена:	Подлежит обсуждению
Срок доставки:	7-16 дней
Метод оплаты:	Л/К, Д/А, Д/П, Т/Т
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

ШЭНЬЧЖЭНЬ

Фирменное наименование

TXWEI

Сертификация

CE FCC ROHS

Номер модели

TXW900002B0

Документ

Количество пикселей:

1024*600

Направление просмотра:

Отображать интерфейс:

Яркость:

900 nits

Активная область:

196.61*114.15

Размер контура:

210,7*126,4*5,0 мм

Рабочая температура:

-30+80°C

Температура хранения:

-30+80°C

Количество контактов:

40PIN

Дисплей IC:

HX8282A11/HX8696A01

Выделить:

9 дюймовый ЖК-экран LVDS интерфейс

Разрешение экрана центрального управления IPS 1024x600

Экраны навигационных приборов с ЖК-дисплеем TFT

Описание продукта

TXW900002B0 — 9-дюймовый промышленный рабочий дисплей

1024×600 | LVDS | 900 нит | от -30°C до +80°C

◆ 04:30 Утра, Замороженное Поле

Двигатель заводится при -25°C. Гидравлическая жидкость движется как патока. Вашему оператору нужно проверить высоту навесного оборудования перед началом дневного сбора урожая—но потребительский планшет на приборной панели снова темный. Снова. Жидкие кристаллы замерзли. Сенсорный слой не реагирует.

TXW900002B0 не спит на холоде.
Работает от -30°C без обогревателей. Нет шлейфов. Нет задержек. Драйвер HX8282A11 включается немедленно, отображая GPS-навигацию и показания давления, пока иней еще покрывает окна кабины.

◆ 14:00, Жар от Двигателя

Черная приборная панель. Прямое летнее солнце. Моторный отсек излучает тепло. Температура в кабине достигает +75°C. Стандартные дисплеи желтеют. Подсветка перегружается. Клей отслаивается.

Этот модуль процветает там, где другие увядают.
Непрерывная работа при +80°C. Схемы термокомпенсации стабилизируют светодиодные полосы яркостью 900 нит. Корпус толщиной 5,0 мм рассеивает тепло через интегрированные точки крепления—в вашей сельскохозяйственной технике не нужны внешние вентиляторы охлаждения.

◆ Постоянная Вибрация, Нулевой Отказ

12 часов работы в поле. 40-тонный карьерный самосвал. Каждый камень на дороге отправляет удар по шасси. Потребительские разъемы HDMI расшатываются. Шлейфы ломаются. Экран мерцает, а затем гаснет.

Дифференциальная сигнализация LVDS обеспечивает надежность.
40-контактный Low Voltage Differential Swing игнорирует электрические помехи. Кабели длиной до 3 метров от вашего контроллера до приборной панели без ухудшения сигнала. Фиксирующие FFC-разъемы остаются на месте при вибрации по стандартам сельскохозяйственной техники ISO 15003. Корпус размером 210,7×126,4 мм крепится винтами с заданным моментом—без изгибов, без трещин в клеевом соединении.

◆ Блики Без Догадок

Снежная слепота. Белая бетонная погрузочная площадка. Солнечный свет, отражающийся от капота прямо на дисплей. Экраны на 500 нит превращаются в зеркала. Устройства на 2000 нит разряжают батареи и обжигают пальцы.

900 нит — это золотая середина.
Достаточно яркий, чтобы пробиться сквозь яркое окружающее освещение в полуоткрытых кабинах. Достаточно эффективный для бортовых электрических систем 24 В без нагрузки на генератор. Углы обзора IPS сохраняют читаемость навигационных карт, независимо от того, сидит ли оператор прямо или тянется к гидравлике под углом 45 градусов.

Техническое Описание

Визуальные характеристики
Диагональ: 9,0 дюймов (228,6 мм)
Активная область: 196,61 × 114,15 мм
Разрешение: 1024 × 600 (WVGA, 16:9)
Яркость: 900 кд/м² (типичная)
Технология: IPS с полным углом обзора

Сигнал и Питание
Интерфейс: LVDS 40-контактный (стандарт JEIDA/SDD)
Драйвер IC: HX8282A11 + HX8696A01 двухчиповый
Напряжение: 3,3 В логика / 12 В подсветка (типичное)
Совместимость: Linux, Windows Embedded, Android (предоставлен эталонный EDID)

Физические характеристики
Габариты: 210,7 × 126,4 × 5,0 мм
Крепление: 4-точечное винтовое крепление, угловые выступы
Разъем: FFC/FPC с фиксатором для защиты от вибрации

Условия Эксплуатации
Рабочая температура: от -30°C до +80°C (с возможностью холодного пуска)
Температура хранения: от -30°C до +80°C (безопасно для хранения на неотапливаемом складе)
Влажность: 90% относительной влажности без конденсации

Создан для

Сельскохозяйственных Кабин — Управление навесным оборудованием ISOBUS, GPS-рулевое управление, защита от 12 В/24 В
Коммерческих Автопарков — Навигация для грузовиков, дисплей камеры заднего вида, устойчивость к тепловым циклам
Промышленных HMI — Панели управления на производстве, уличные киоски, разделенный экран SCADA
Полевой Медицинской Техники — Портативные УЗИ-аппараты, мониторы жизненных показателей, эксплуатация от арктики до пустыни

Поддержка Интеграции

Мы поставляем комплект для выживания при разработке надежных продуктов:
• Диаграммы синхронизации LVDS для инициализации Rockchip/i.MX6
• Механические файлы STEP для проектирования уплотнений
• Данные теплового моделирования для интеграции нагревательных элементов (опции для экстремального холода)
• Доступны FPC-кабели нестандартной длины для уникальной прокладки в кабине

Срок поставки образцов: 5-7 рабочих дней
Минимальный объем заказа: Гибкое масштабирование для OEM-программ в сельском хозяйстве

Прекратите заменять неисправные экраны в полевых условиях.
Проектируйте для экстремальных условий с первого дня.
