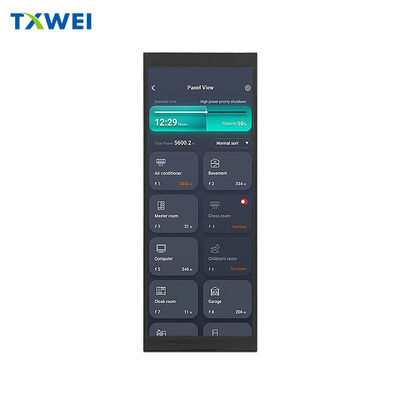

6.86 дюймовый барный экран 480x1280 разрешение RGB интерфейс автомобиль умный бытовой прибор кухонный прибор ЖК-дисплей

продукты

6.86 дюймовый барный экран 480x1280 разрешение RGB интерфейс автомобиль умный бытовой прибор кухонный прибор ЖК-дисплей

МОК:	1
цена:	Подлежит обсуждению
Срок доставки:	7-16 дней
Метод оплаты:	Л/К, Д/А, Д/П, Т/Т
Пропускная способность:	10000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

ШЭНЬЧЖЭНЬ

Фирменное наименование

TXWEI

Сертификация

CE FCC ROHS

Номер модели

TXW686013B0

Документ

Количество пикселей:

480*1280

Направление просмотра:

Отображать интерфейс:

Яркость:

500 нит

Активная область:

60,19*160,51

Размер контура:

66,7*181,2*4,4 мм

Рабочая температура:

-20+70 ℃

Температура хранения:

-30+80°C

Количество контактов:

40PIN

Дисплей IC:

NV3052C

Выделить:

6.86 дюймовый RGB LCD дисплей

ТФТ-экран с разрешением 480x1280

автомобильный смарт-дом с ЖК-дисплеем

Описание продукта

6.86" Вертикальный РГБ дисплей

Экономически эффективный дисплей с длинной полосой для умных приборов и систем хранения энергии

Не каждое приложение требует передовых интерфейсов MIPI или яркости солнечного света.надежный, экономически эффективный дисплейTXW686013B0 идеально заполняет этот пробел6.86 дюймовый вертикальный дисплей с полосойс традиционной совместимостью параллельного интерфейса RGB, что делает его идеальным путем модернизации для белых товаров, систем хранения энергии,и медицинского оборудования, где простота разработки и контроль затрат BOM имеют приоритет перед высококлассными спецификациями.

С четким разрешением 480×1280 на высокой площади 60,19 на 160,51 мм,эта IPS панель приносит смартфон-подобный интерфейс эстетики для устройств без принуждения вас перепроектировать всю вашу встроенную систему вокруг сложных высокоскоростных серийных интерфейсов.

Преимущество RGB: простота разработки и современный дизайн

40-пинный RGB интерфейс, удобный для устаревших

В то время как индустрия спешит к интерфейсам MIPI DSI, которые требуют выделенных контроллеров и высокоскоростного PCB-макета экспертизы, TXW686013B0 поддерживаетподтвержденный RGB 40-контактный параллельный интерфейсЭто не ограничение, это стратегическое преимущество для конкретных приложений.

RGB интерфейс подключается непосредственно к основным микроконтроллерам от STM32, NXP LPC,и Allwinner серии чипов без необходимости дорогостоящих MIPI мостовых IC или обработки импеданс-соответствующие дифференциальные парыВаши существующие библиотеки прошивки для 8080 или RGB параллельных протоколов работают немедленно, сокращая время разработки с месяцев до недель.Для затратно-чувствительных приборов, где каждая копейка BOM стоит, устранение чипа MIPI-контроллера экономит как стоимость компонентов, так и сложность слоя PCB.

40-конечный разъем обеспечивает специальные линии передачи данных R, G, B плюс горизонтальные и вертикальные сигналы синхронизации,доставка не сжатого 24-битного цвета в управляющий IC NV3052C без протокольной нагрузки сериализированных интерфейсов.

6.86 дюймовое вертикальное полотно для пользовательских интерфейсов устройств

Разрешение 480×1280 создает3:8 соотношение сторонЭто отражает естественное поведение вертикального прокрутки современных интерфейсов смартфонов.активная область отображения обеспечивает значительную вертикальную недвижимость для интуитивных интерфейсов регулировки параметров.

Представьте себе умный капот, где палец скользит вдоль 160-миллиметрового температурного градиента, или инвертор для хранения энергии, отображающий кривую генерации электроэнергии на целый день без горизонтального прокрутки.Контур модуля 66,7 на 181,2 мм (всего 4,4 мм толщины) удобно вписывается в узкие пространства панели управления, типичные для дверей холодильников, фронтов духовки и консолей стиральной машины.

Технология IPS гарантирует, что независимо от того, стоит ли пользователь на высоте 175 сантиметров или ребенок поднимает руку снизу,дисплей поддерживает постоянный цвет и контрастность, что имеет решающее значение для предупреждений безопасности и показателей состояния энергетического оборудования.

Специфические для применения преимущества

Системы хранения энергии и инверторов

Для жилых систем хранения аккумуляторов и солнечных инверторов TXW686013B0 обеспечивает идеальный баланс плотности информации и читаемости.Яркость 500 нитподходит для помещений для установки в помещениях, таких как гаражи, помещения для коммунальных услуг,и наружные стены в затененных районах, где не требуется четкая видимость на солнечном свете, но необходима четкая видимость под люминесцентным освещением.

Вертикальный формат, естественно, включает индикаторы уровня зарядки батареи, которые читаются как традиционный бензометр, простирающийся снизу вверх по всей высоте 160,51 мм.Анимации потока энергии в режиме реального времени (показывающие перемещение энергии от солнечных панелей к аккумуляторам и домашнему потреблению) проходят интуитивно в вертикальной колонке, в то время как RGB-интерфейс обеспечивает плавное обновление анимации без ограничений пропускной способности, которые могут возникать на дисплеях, подключенных к SPI.

Работающие температуры от -20°C до +70°C охватывают тепловую реальность гаражных установок в холодном климате и помещениях оборудования, где отсутствует кондиционер.в то время как разрешение на хранение от -30°C до +80°C защищает запасы во время зимней логистики и летнего хранения на складе.

Умные кухонные приборы

Современные капоты, печи и холодильники требуют сенсорных интерфейсов, но сталкиваются с суровой средой пара, жира и температурных циклов.В то время как этот модуль дисплея поставляется как чистый дисплей (touch optional/customizable), толщина 4,4 мм оставляет большое пространство для внешних емкостных сенсорных пленок или резистивных сенсорных перекрытий, которые производители приборов предпочитают из-за их долговечности и структуры затрат.

500-нитная яркость пронизывает освещение кухни и пар без проблем с потреблением энергии и тепловым управлением 1000+ нитных дисплеев.IC драйвера NV3052C включает в себя коррекцию гамма, оптимизированную для белого фона, распространенного в интерфейсах устройств, обеспечивая четкое изображение текста рецепта и меню управления на светлых стеклянных панелях.

Для стиральных машин вертикальная ориентация позволяет использовать интерфейсы выбора цикла, которые имитируют физические схемы циферблата, с которыми знакомы пользователи,при этом добавляя цифровую точность и индикаторы состояния подключения WiFi, которые не помещаются на традиционные механические элементы управления.

Медицинское и медицинское оборудование

Переносные медицинские приборы и мониторы при постели пользуются скромными потребностями в электроэнергии и надежными показателями промышленной температуры.Интерфейс RGB упрощает интеграцию с процессорами медицинских устройств, которые отдают приоритет надежности в режиме реального времени над высокоскоростным потоковым видео., в то время как 6,86-дюймовая диагональ обеспечивает достаточную высоту символов для чтения жизненных признаков из всей комнаты.

Операционный диапазон от -20°C до +70°C позволяет принимать температурные изменения мобильных медицинских тележек, перемещающихся между климатически контролируемыми комнатами пациентов и зонами стерилизации, в то время как тонкий 4.Профиль 4 мм позволяет использовать эргономичные конструкции для портативных диагностических инструментов..

Обзор технических спецификаций

Обозначение модели:TXW686013B0
Диагональ дисплея:6.86 дюймов (174,4 мм)
Решение:480 пикселей горизонтально на 1280 пикселей вертикально
Соотношение сторон:3:8 вертикальная ориентация
Технология отображения:IPS полноугольный TFT
Тип интерфейса:РГБ параллельный интерфейс, 40-контактный разъем
Управляющий блок:NV3052C (интегрированный контроллер времени и коррекция гамма)
Выход яркости:500 нит (cd/m2), подходящих для помещений в помещениях и на улице в тени

Активная область отображения:
Ширина: 60,19 миллиметра
Высота: 160,51 миллиметра

Размеры схемы модуля:
Ширина: 66,7 миллиметра
Высота: 181,2 миллиметра
Глубина: 4,4 мм (один модуль отображения)

Экологические рейтинги:
Диапазон температуры работы: от -20 до +70 градусов по Цельсию
Диапазон температуры хранения: от -30 до +80 градусов Цельсия

Поддержка интеграции и настройки

Подробности электрического интерфейса

40-контактный интерфейс RGB принимает стандартные 24-битные цветовые данные (8 бит на канал RGB) с выделенными пиксельными часами, горизонтальной синхронизацией и вертикальными линиями синхронизации.Эта параллельная архитектура позволяет напрямую подключаться к интерфейсам внешней памяти микроконтроллера (FSMC на STM32), EBI на серии SAM) без чипов трансляции протокола, уменьшая как количество компонентов, так и потенциальные точки сбоя.

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

Примечания к механической интеграции

Модуль имеет ширину 66,7 мм и высоту 181,2 мм, поэтому требуется минимальная площадь рамки - примерно 3,25 мм с каждой стороны, что позволяет создавать современные узкофреймные устройства.4 мм толщины вмещает стандартные светодиодные подсветки при сохранении тонкой эстетики, подходящей для панелей управления с подвеской.

Для приложений, требующих сенсорных функций,поверхность дисплея совместима как с емкостной сенсорной пленкой (для многоприкосновения), так и с резистивными сенсорными слоями (для работы стилусом или перчатками), с плоской стеклянной поверхностью, обеспечивающей оптимальную оптическую связь при сочетании с защитными линзами.

Варианты настройки

В то время как стандартная конфигурация предлагает яркость 500 нит, оптимизированную для эффективности внутри помещений,модификации подсветки могут регулировать выход до 300 нит для медицинских приложений в темных помещениях или 700 нит для полувнешней видимости. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

Идеально подходит для разработчиков, которые ценят простоту

Если вашей инженерной команде нужно создать современный пользовательский интерфейс для дешевого устройства, не изучая протоколы MIPI, перепроектируя печатные платформы для высокоскоростной целостности сигнала,или интегрировать дорогие мостовые чипы, TXW686013B0 предлагает прагматичное решение. Он преодолевает разрыв между старыми проектами RGB микроконтроллеров и современными вертикальными сенсорными интерфейсами.позволяя вам улучшить визуальную привлекательность вашего продукта, сохраняя при этом вашу проверенную встроенную архитектуру.

Готовы модернизировать интерфейс вашего аппарата, не переосмысливая свою электронику?

Наша команда приложений может предоставить справочные схемы для RGB интерфейсов соединений с популярными платформами MCU, включая серию STM32F4/F7,NXP iСерия MX RT и контроллеры Allwinner D1/A133.
