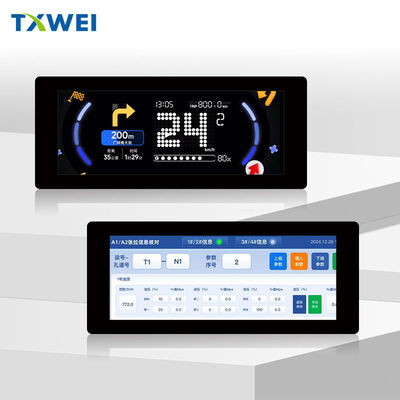

6.2дюймовый 480*1280 интерфейс MIPI TFT сенсорный двухколесный приборный экран сборка модуль INCELL экран

TXW620009B0-CTP углубленный анализ продукта

1, Это не обычный 6-дюймовый экран, но точный слот для карт для "вертикальной панели в форме экрана автомобильного калибра"

Большинство 6,2-дюймовых экранов на рынке являются ландшафтными (16:9), в то время как этот 480 × 1280 имеет вертикальное соотношение полос 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, в то время как экран вертикальной панели может быть идеально встроен в центр руля, сохраняя область отображения навигационной информации, не влияя на вид вождения.

Яркость 1200 нт не является большой проблемой в области мобильных телефонов, но это стандарт начального уровня автомобиля в области автомобильных приборов (сравнение:Яркость iPhone на открытом воздухе около 1000-1200 нит)Это означает, что под прямым солнечным светом в полдень, гонщики все еще могут видеть скорость и уровень батареи четко, вместо того, чтобы превращаться в "черную доску" как обычный экран.

2Значение структуры In Cell сильно недооценено.

Таблица параметров содержит только слово "Incell", но это включает в себя два инженерных решения:
Контроль толщины: общая толщина составляет 5,68 мм, включая сенсорный слой.что означает, что общий дизайн идентификатора машины может быть более агрессивным - например, сделать упрощенную крышку прибора близко к ручке, вместо выступающих блоков.

Опыт касания: In Cell интегрирует сенсоры касания в ЖК-панель, что значительно улучшает чувствительность влажного и перчаточного касания по сравнению с внешним.Это необходимо для езды в дождливые дни или работы с мотоциклетными перчаткамиЕсли вы использовали обычную приборную панель электромобиля, вы должны знать боль, когда вы не можете дотронуться до нее мокрыми руками.

3Влияние интерфейса MIPI 4 Lane на затраты

Использование MIPI вместо RGB указывает на то, что драйвер IC JD9265T поддерживает высокоскоростную серийную передачу.
Электромагнитная совместимость EMC лучше: Внутри двухколесного транспортного средства есть большие источники помех, такие как двигатели и контроллеры,и дифференциальный сигнал MIPI является более анти-вмешательства, чем параллельный RGB

Уменьшение проводки: 40PIN экономит место по сравнению с RGB 50+PIN и более гибкий при прохождении через изгибы ручки
Снижение энергопотребления: для устройств, работающих на батареях, таких как двухколесные автомобили, каждое уменьшение напряжения в режиме ожидания на 10 мА является ценным.

4Инженерная надежность за температурными параметрами

-30 °C~+85 °C не написано случайно. -30 °C означает, что первый запуск зимнего утра в Хэйлунцзян не заморозит ЖК или не будет реагировать медленно;+85 °C означает, что не будет утечки жидкости или дрейфа при осязании из-за воздействия полуденного солнца на Хайнане и собственного нагрева устройства (которое может достигать 90 °C внутри коробки).

Обратите особое внимание на температуру хранения -40 °C~90 °C, которая шире рабочей температуры.В нем рассматриваются сценарии транспортировки - от логистики холодной цепи на заводах в Шэньчжэне до складов на северо-востоке Китая., или прямые солнечные лучи в контейнерах в летнее время, где оборудование может выдерживать более экстремальные температуры, когда оно не включено.Это существенное различие между автомобильным и потребительским классом..

5, Ключевые напоминания для конструктивного проектирования (инженерам ИД)

Между внешними габаритами 62,29 × 163,36 мм и габаритами 72,43 × 176,65 мм существует разрыв в 10 мм. Это указывает на то, что:
Есть круг площади BM (черная граница) за пределами области LCD AA (54,43 × 146,65 мм)

Косметический слой является одним кругом больше, чем экран дисплея и может включать в себя области кнопки сенсорной или просто разрешение на сборку
При проектировании корпуса следует отметить, что отверстие окна должно быть, по крайней мере, на 1,5 мм больше, чем одна сторона зоны AA (для предотвращения возникновения белых краев при допуске);но эффективная область касания может простираться до края корпуса для "бесграничного" эффекта

Направление толщины: корпус ЖК-экрана составляет 4,38 мм, а общая толщина сенсорной панели - 5,68 мм, что указывает на то, что высота наложения сенсорной панели + FPC + структура подсветки составляет всего 1,3 мм,который относится к ультратонкой конструкцииНо, пожалуйста, обратите внимание, включает ли этот 5,68мм пену/клеевую подложку?

6Предложения для точных ударов в сценариях применения

Двухколесная приборная панель: не просто отображайте простую скорость. Используйте длинную сторону 1280 для создания сегментированного пользовательского интерфейса - верхняя половина навигации (упрощенное отображение карты), средняя скорость и нижняя половина управления музыкой.1200нт яркости поддерживает автоматическую регулировку светового датчика (максимальная яркость днем, автоматически снижается до 200нт ночью, чтобы предотвратить блики).

Центральное управление сельскохозяйственной техники: сельскохозяйственная техника имеет высокую вибрацию и пыль.Предложить клиенту добавить AG антиотражательную пленку (высокая яркость без ослабления пленки) и буферную скобкуI2C сенсорный интерфейс может поддерживать избыточный дизайн физических кнопок (в случае сбоя сенсорной связи шина I2C может быть подключена к физической клавиатуре).

Медицинское оборудование: этот размер подходит для портативных ультразвуковых или мониторинговых устройств.и дизайн защиты интерфейсов MIPI требует дополнительного внимания. - Способность запуска при низкой температуре 30 °C подходит для экстренных ситуаций на открытом воздухе.
