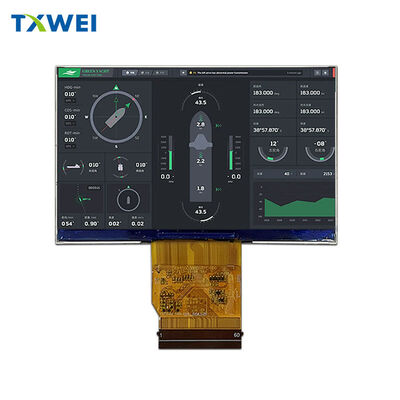

4,5-дюймовый ЖК-дисплей с высоким разрешением 1920*1080 и высокой яркостью, ландшафтный интерфейс Mipi, ЖК-экран для наружного прибора

Обзор основных характеристик

• Тип продукта: 4,45-дюймовый стандартный TFT LCD модуль (1920×RGB×1080 точек)
• Структура: TFT панель + драйвер IC EK79303 + FPC + белая светодиодная подсветка
• Интерфейс: 4-полосный MIPI
• Соответствие экологическим требованиям: без свинца, сертифицировано RoHS
• Направление обзора: все углы (видимость 360°)
• Поддержка цветов: 16,7 млн цветов (настраивается программно)

Основные размеры и вес

• Размер модуля: 103,50 (Ш) × 65,30 (В) × 2,50 (Т) мм (допуск ±0,20 мм, если не указано иное)
• Активная область: 98,50 (В) × 55,40 (В) мм
• Шаг пикселя: 0,0513 (Г) × 0,0513 (В) мм
• Расположение пикселей: RGB вертикальная полоса
• Приблизительный вес: TBD (будет определено)
• Спецификация FPC: FPC + PI толщина = 0,30±0,03 мм (поставляется в развернутом виде)

Питание и подсветка

Питание

• Напряжение ядра (VCC): 3,0-3,3 В (типичное 3,3 В)
• Аналоговое напряжение (VSP): 4,8-6,0 В (типичное 5,8 В)
• Аналоговое напряжение (VSN): от -6,0 до -4,8 В (типичное -5,8 В)

Система подсветки

• Тип: торцевая подсветка с 18 белыми светодиодами
• Прямое напряжение (VF): 16,8-19,2 В
• Прямой ток (IF): типичный 60 мА
• Минимальная яркость: 1500 кд/м² (среднее значение по 9 точкам)
• Равномерность яркости: минимум 80%
• Срок службы светодиодов: 30 000 часов (яркость падает до 50% при 20 мА/светодиод; сокращается, если ток >25 мА/светодиод)

 Основные функции контактов (упрощенные)

• Питание/Земля: VCC 3,3 В (контакты 4,5) | Несколько контактов GND для стабильной работы
• Сигналы управления: STBYB (контакт 7, режим ожидания: High=нормальный, Low=энергосбережение) | RESET (контакт 8, вход сброса) | U/D (контакт 11, направление вертикального сканирования) | R/L (контакт 12, направление горизонтального сканирования)
• SPI связь: SPI-CS (контакт 14) | SPI-SCL (контакт 23) | SPI-SDAI (контакт 24) | SPI-SDAO (контакт 25) | ROM (контакт 26, управление автоматической перезагрузкой MTP)
• Данные/Часы: D0P/D0N to D3P/D3N (дифференциальные данные) | CLKP/CLKN (дифференциальные часы)
• Питание подсветки: LEDA (контакт 60, анод) | LEDK (контакт 59, катод)
• Нет соединения: несколько контактов NC (не используются)

 Оптические характеристики

• Коэффициент контрастности: 1000 (мин) - 1500 (тип) (измерено при угле обзора 0°)
• Пропускание света: 6,4-7,5% (высокопрозрачный поляризатор, без APF и дымки)
• Цветовая гамма: 70% NTSC (C-Light)
• Время отклика: 45 мс (Tr+Tf, 25°C/0° угол)
• Угол обзора: Горизонтальный/вертикальный 70° (мин) - 80° (тип) (CR>10)
• Хроматичность (CIE1931): Красный (x:0,587-0,647, y:0,291-0,351) | Зеленый (x:0,290-0,350, y:0,491-0,551) | Синий (x:0,113-0,173, y:0,089-0,149) | Белый (x:0,277-0,337, y:0,292-0,352)

 Условия эксплуатации и надежность

• Рабочая/Температура хранения: от -30°C до +85°C
• Максимальная влажность: 90% относительной влажности (без конденсации)
• Пройденные тесты: Хранение/работа при высокой/низкой температуре (85°C/-30°C, 96 часов) | Высокая температура/влажность (60°C/90% относительной влажности, 96 часов) | Тепловой удар (-30°C↔85°C, 10 циклов)
• Критерии приемки: Отсутствие функциональных дефектов, отсутствующих сегментов, утечек, пузырей или незакрепленных деталей

 Важные примечания

• Рекомендация по окну TP: односторонняя сторона на 0,3-0,5 мм больше, чем активная область LCM
• Критические параметры: отмечены "*" в исходных спецификациях; Справочные параметры в "()", параметры CPK в "[]"
• Способ упаковки: TBD (свяжитесь с поставщиком для получения последней информации)
