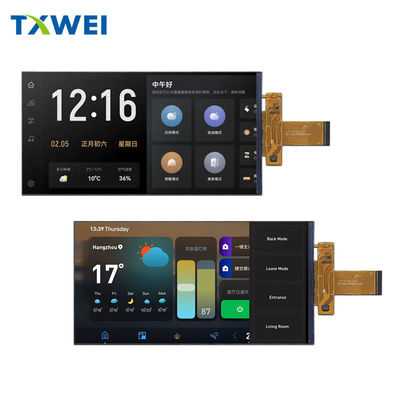

7-дюймовый TFT LCD экран MIPI высокой четкости, разрешение 720*1440, IPS дисплей, панель для умного дома, цветной экран

Обзор ключевых параметров TXW700185B0

Диагональ экрана составляет 6,9 дюйма, а общая форма модуля 80,21 мм в ширину, 162,34 мм в высоту и 2,22 мм в толщину;

Эффективная площадь отображения составляет 78,02 мм × 156,04 мм, что соответствует 720 горизонтальным и 1440 вертикальным пикселям.

Каждый горизонтальный пиксель далее делится на три подпикселя: красный, зеленый и синий.

расстояние между пикселями составляет 0,10836 мм × 0,10836 мм, а расположение пикселей является классическим

Вертикальная полоса RGB.

Режим ЖК-дисплея обычно черный тип передачи, управляемый TFT активной матрицей; Вверх, вниз, слева и направо направления могут все

достичь угла обзора 85°, и соотношение контраста больше 1000:1 при положительном углу обзора.

использует Sitronix GC9703C, с 4-полосным интерфейсом MIPI DSI, и поддерживает выбор цвета программного обеспечения цвета до 16,7 M.

Часть подсветки использует 16 белых светодиодных светильников со структурой края света; Один светодиод имеет напряжение вперед от 22,4 В до 26,4 В

при токе 40 мА, с типичной общей яркостью 300 cd/m2 и минимальной гарантированной яркостью 250 cd/m2.

Единообразие яркости ≥ 75%, а светодиод имеет срок службы 30000 часов (конец на 20 мА и уменьшение яркости 50%).

Электроснабжение постоянного тока делится на два канала: VCI обеспечивает аналоговый и DC-DC, с диапазоном напряжения от 2,8 V до 3,3 V, обычно

3.3 V; IOVCC обеспечивает цифровой В/В, с доступными от 1,8 V до 3,3 V, обычно 3,3 V. Модуль работает при температуре

в диапазоне от -20 °C до +70 °C, при температуре хранения от -30 °C до +80 °C и максимальной относительной влажности 90% RH.

Низкий уровень кнопки сброса эффективен, с минимальной шириной импульса 10 мкм. После освобождения RESET для отправки команды требуется 15 мс.

Если сбросить из режима выключения, команда выключения не может быть отправлена в течение 120 мс.

Общая длина FPC составляет 44,57 мм, площадь золотого пальца 14,5 мм, расстояние

между 30 булавками 0,5 мм, толщина конечной стальной арматуры 0,1 мм, и радиус изгиба может быть неоднократно согнут 10 раз

без перелома в пределах 2 мм.

Вес всей машины должен быть измерен и объявлен.

окно должно быть на 0,3 мм до 0,5 мм больше эффективной площади модуля, чтобы обеспечить достаточный проход.

с требованиями RoHS без свинца.

TXW700185B0, с его 6,9-дюймовой узкой рамкой, полным углом обзора, высокой яркостью, широким диапазоном температур и высокоскоростным интерфейсом MIPI,

была широко разработана и импортирована в следующие сценарии:

В автомобиле интеллектуальная кабина: экран центрального управления информацией, экран развлечений пассажиров, задний дисплей головной укладки, 360 °

Терминал с окружающим видом.
Двухколесный/трехколесный транспорт: высококлассная приборная панель электрического мотоцикла, центральное управление нового энергетического скутера, совместное управление

Навигационный экран электрического велосипеда.
Промышленный портативный компьютер: сборник данных PDA, сканер штрих-кодов, инфракрасный термоизолятор, взрывозащитный планшет промышленного класса.
Медицинская электроника: портативные ультразвуковые аппараты, мониторы жизненно важных показателей, инфузионные насосы, оборудование для стоматологического/офтальмического лечения

Окна отображения.
Проверка и измерение: осциллоскоп, анализатор спектра, логический анализатор, консоль мониторинга качества питания.
- коммерческое использование на открытом воздухе: интерактивный экран для шкафов экспресс-доставки, автозаправки самообслуживания, автоматов для пейзажных путеводителей,

умныйКиоски для сортировки мусора.
Электронная техника морских судов: навигационная система GMDSS на судне, диспетчер рыбного сонара, вторичный радарный дисплей, интеллектуальная панель переключателей яхты.
Умное сельское хозяйство: центральное управление беспилотным трактором, высокоточный сеятель, наземная станция беспилотных сельскохозяйственных летательных аппаратов, теплица

устройство мониторинга окружающей среды.
️ Чрезвычайные ситуации в области безопасности: полицейское оборудование для правоохранительных органов, пожарные термоизоляционные шлемы, терминалы для определения местоположения минного персонала,

ручные устройства экстренной связи.
Военное подкрепление: индивидуальный тактический терминал данных, прицельный прибор управления огнем, планшет для экстренной медицинской помощи на поле боя,

портативный наземный блок управления беспилотными летательными аппаратами.
TXW700185B0 имеет широкий диапазон температур, длительный срок службы, высокую яркость и полный угол обзора, что делает его предпочтительным

решение для инженеров, чтобы улучшить свой опыт отображения, поддерживая четкое изображение даже в суровой среде.
