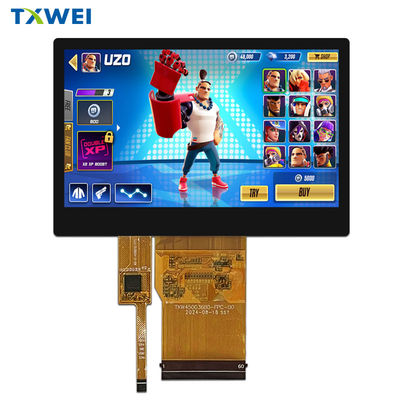

4,5-дюймовый цветной ЖК-модуль 1920*1080, дисплей, емкостная сенсорная панель с интерфейсом LVDS

продукты

4,5-дюймовый цветной ЖК-модуль 1920*1080, дисплей, емкостная сенсорная панель с интерфейсом LVDS

МОК:	Negotiate
цена:	Negotiate
Стандартная упаковка:	Cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW450036B0-LA

Документ

Напряжение заднего освещения:

16.8-19.2В

Число Lcm:

60pin

Размер:

445 дюймов.

ТАНГАЖ ПИКСЕЛА (W*H):

0.0513*0.0513

Количество пикселей:

1920*3RGB ((H) X1080 ((V)

Интерфейс LCM:

LVDS 8-битный интерфейс

Активная зона:

98.5 ((H) * 55.4 ((V)

Выделить:

4 5-дюймовая ЖК-емкостная сенсорная панель

ЖК-модуль 1920*1080

Описание продукта

TXW450036B0-LA: 4,45-дюймовый сенсорный экран высокой четкости, способный демонстрировать многоценальные приложения

TXW450036B0-LA имеет полное разрешение HD 1920 × 1080, в сочетании с соотношением экрана 16: 9, представляя деликатный и захватывающий визуальный опыт.18 светодиодных ламп обеспечивают высокую яркость 800 нитЕго 72% высокая цветовая гамма делает цвета более яркими и реалистичными, точно представляя как игровую графику, так и профессиональные изображения.
Использование технологии IPS для полного просмотра для достижения четкого отображения во всех направлениях, в сочетании с сенсорной структурой G + FF и сенсорным чипом ST1633I, высокой чувствительностью и быстрым ответом, поддерживающим интерфейс IIC,просто и эффективноПроцесс полной ламинации OCA и закаленное стекло Asahi Glass не только делают экран прочным и износостойким, но и оптимизируют оптический эффект, уменьшая отражение и блики.

Услуги по настройке продукции для промышленной сенсорной панели:

Марка: TXWEI

Номер модели: TXW450036B0-LA

Место происхождения: Шэньчжэнь

Сертификация: CE ROHS FCC

Минимальное количество заказов: Договориться

Цена: Договориться

Упоминания об упаковке: картон

Время доставки: 16

Условия оплаты: L/C TT D/P

Возможности поставки: 10000 штук

Число Lcm pin n: 60pin

Пиксельный пич (W * H): 0.0513 * 0.0513

Количество пикселей: 1920*3RGB ((H) X1080 ((V)

Напряжение заднего освещения: 16,8-19,2 В

Интерфейс LCM: LVDS 8-битный интерфейс

Ключевые слова: Industrial Touch Panel, Industrial Touch Screen Panel, Интерактивная сенсорная панель

4,5-дюймовый цветной ЖК-модуль 1920*1080, дисплей, емкостная сенсорная панель с интерфейсом LVDS 0

Многоценарийная адаптация, широко применяемая

В игровых консолях,он приносит захватывающее визуальное воздействие с высокой четкостью, высокой яркостью и высокой цветовой гаммой;
В области образованияинтерактивное обучение с помощью полной перспективы и чувствительного прикосновения;
В промышленной безопасности,высокая яркость, высокая цветовая гамма и широкая температурная адаптация обеспечивают точный мониторинг;
По медицинскому оборудованию,дисплей высокой четкости и надежная производительность помогают в точной диагностике;
В автомобильных устройствахВысокая яркость дисплея при сильном освещении и стабильная работа при низкой температуре повышают безопасность вождения.

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные	Примечания
1	ГНД	Силовое заземление
2	ГНД	Силовое заземление
3	NC	Никакой связи.
4	ВКК 3.3В	Силовое питание для ЖК-дисплея.
5	ВКК 3.3В	Силовое питание для ЖК-дисплея.
6	NC	Никакой связи.
7	STBYB	В режиме ожидания, обычно высоко. STBYB =“1”Нормальная работа STBYB =“0”, Введите режим ожидания для экономии энергии.
8	Встановить 3.3В	Перезагрузить сигнал.
9	ВСП 5.8В	Внешнее входное напряжение
10	VSN -5.8В	Внешнее входное напряжение
11	У/Д	Управление сканированием вверх или вниз. Обычно тяните низко.
12	R/L	Источник правой или левой последовательности управления. Обычно тянуть высоко.
13	ГНД	Силовое заземление
14	SPI-CS	Сигнализация выбора чипаППИ).
15	I2C-SCL	Сигнал серийного часа(I2C).
16	I2C-SDA	Пин серийного ввода/вывода данных(I2C).
17	ERR	Выходной пин для обнаружения ошибок. "Hi-z": не обнаружена ошибка (внутренняя тяга высокая) Оставь эту булавку открытой.
18	ВГГ	Никакой связи.
19	VGL	Никакой связи.
20	NC	Никакой связи.
21	VDD-OTP	Силовое питание для OTP-схемы
22	NC	Никакой связи.
23	SP-SCL	Сигнал серийного часа(SPI).
24	SP-SDAI	Пин серийного ввода/вывода данных(SPI).
25	SP-SDAO	Выходной пин серийных данных(SPI).
26	ROM	MTP перезагрузка на 30 кадров: H: Включить автоматическое перезагрузку MTP Обезвредить автоматическую перезагрузку MTP Внешнее притяжение высокое.
27	NC	Никакой связи.
28	ГНД	Силовое заземление
29	OLV0Н	Отрицательные данные дифференциала LVDS0(ОДНО)
30	OLV0P	Положительные данные дифференциала LVDS0(ОДНО)
31	ГНД	Силовое заземление
32	OLV1N	Отрицательные входы дифференциальных данных LVDS1(ОДНО)
33	OLV1П	Положительные данные о дифференциале LVDS1(ОДНО)
34	ГНД	Силовое заземление
35	OLVCLKN	Отрицательные входы дифференциальных часов LVDS(ОДНО)
36	OLVCLKP	Положительные входы дифференциальных часов LVDS(ОДНО)
37	ГНД	Силовое заземление
38	OLV2N	Отрицательные входы дифференциальных данных LVDS2(ОДНО)
39	OLV2П	Положительные входы дифференциальных данных LVDS2(ОДНО)
40	ГНД	Силовое заземление
41	OLV3N	Отрицательные данные дифференциала LVDS3(ОДНО)
42	OLV3П	Положительные данные дифференциала LVDS3(ОДНО)
43	ГНД	Силовое заземление
44	ELV0Н	Отрицательные данные дифференциала LVDS0(Даже)
45	ELV0P	Положительные данные дифференциала LVDS0(Даже)
46	ГНД	Силовое заземление
47	ELV1N	Отрицательные входы дифференциальных данных LVDS1(Даже)
48	ELV1П	Положительные данные о дифференциале LVDS1(Даже)
49	ГНД	Силовое заземление
50	ELVCLKN	Отрицательные входы дифференциальных часов LVDS(Даже)
51	ELVCLKP	Положительные входы дифференциальных часов LVDS(Даже)
52	ГНД	Силовое заземление
53	ELV2N	Отрицательные входы дифференциальных данных LVDS2(Даже)
54	ELV2П	Положительные входы дифференциальных данных LVDS2(Даже)
55	ГНД	Силовое заземление
56	ELV3N	Отрицательные данные дифференциала LVDS3(Даже)
57	ELV3П	Положительные данные дифференциала LVDS3(Даже)
58	ГНД	Силовое заземление
59	LEDK	Силовое питание для входного терминала катода под подсветкой.
60	LEDA	Силовое питание для анодного входа светодиодного подсветки.

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура. Хранение	+80°C /96H	1Функциональный тест ОК. Пропавший сегмент, короткий, не ясна сегмент Не отображается, отображается ненормально и не допускается утечка жидких кристаллов. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкая температура. Хранение	-30°C /96H
3	Высокий темп. Работающий	+70°C /96H
4	Низкий темперамент. Работающий	-20°C /96H
5	Хранение при высокой температуре/влажности	60°Cx90% RH /96H
6	Тепловой и холодный шок	Статическое состояние,- 20°C(30 минут)~70°C (30 минут),10 циклов

Tianxianwei Technology предоставляет полную техническую поддержку и всеобъемлющую послепродажную поддержку TXW450036B0-LA с профессиональной командой исследований и разработок, первоклассным контролем производства и 99.Уровень доходности от перевозки 7%Выбор TXW450036B0-LA означает выбор надежного качества и профессионального обслуживания, открывающего новую эру высококачественного сенсорного управления для умных устройств.
