6.9 дюймовый 280*1424 разрешение Full Color TFT LCD Display Module с интерфейсом HDMI LCM

продукты

Свяжитесь с нами

Свяжитесь сейчас

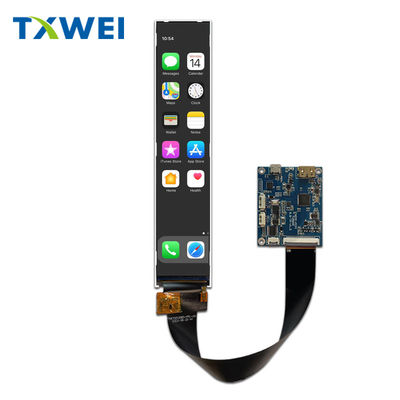

6.9 дюймовый 280*1424 разрешение Full Color TFT LCD Display Module с интерфейсом HDMI LCM

МОК:	Negotiate
цена:	Negotiate
Стандартная упаковка:	Cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Документ

Активная зона:

33.6 ((H) X 170.88 ((V)

Направление просмотра:

Весь час

Лумены градусов:

500cd/м2

Элемент привода:

Активная матрица TFT

Устройство пикселей:

РГБ полоса

Тип ЖК:

обычно черный

Интерфейс LCM:

Механический контурSize ((W*H*T):

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

Описание продукта

Описание продукта:

Дисплейная панель HDMI является универсальным и необходимым компонентом для повышения функциональности ваших дисплейных устройств.Этот продукт обеспечивает исключительное качество звука и видео благодаря возможностям аудио драйвера HDMI.
Одной из ключевых особенностей панели драйверов HDMI является ее совместимость с ЖК-панелями типа Normal Black.обеспечение постоянного и качественного производства;Независимо от того, обновляете ли вы существующее устройство или создаете новую систему отображения, панель драйверов HDMI предлагает вам необходимую надежность и производительность.
С температурным диапазоном хранения от -30 до +80 °C эта плата преобразования HDMI создана для выдержки различных условий окружающей среды, что делает ее подходящей для использования в различных условиях.Установленные в помещениях внутренних или наружных помещений, вы можете рассчитывать на долговечность и устойчивость панели драйверов HDMI для обеспечения постоянной производительности.
Дисплейная панель HDMI поддерживает направление просмотра ALL O?? CLOCK, обеспечивая оптимизацию выхода дисплея для просмотра с разных углов.Эта универсальность делает его идеальным для приложений, где дисплей может быть просмотрен с разных позиций, обеспечивая четкое и четкое изображение независимо от угла просмотра.
Используя расположение пикселей RGB Stripe, HDMI Driver Board обеспечивает яркое и точное цветовое представление, улучшая визуальный опыт для пользователей.или графики, этот продукт обеспечивает четкое и детальное визуальное изображение с реальными цветами, что делает его идеальным для мультимедийных приложений.
Используя интерфейс LCM HDMI, панель драйверов HDMI обеспечивает бесперебойную связь с широким спектром устройств, что позволяет легко интегрироваться в существующие настройки дисплеев.С поддержкой входа HDMI, эта конвертирующая плата упрощает процесс подключения различных мультимедийных источников к вашему дисплею, обеспечивая беспроблемное решение для передачи аудио и видео.
Подводя итог, панель драйверов HDMI является важным компонентом для повышения возможностей аудио и видео ваших дисплеев.широкий диапазон температур хранения, универсальное направление просмотра, расположение пикселей RGB Stripe и интерфейс HDMI LCM, этот продукт предлагает производительность и надежность, необходимые для ваших приложений отображения.Обновьте свои системы отображения с помощью панели драйверов HDMI и с легкостью получите превосходное качество звука и видео.

Настройка:

Услуги по настройке продукции для панели драйверов HDMI:

Марка: TXWEI

Номер модели: TXW700120B0-HDMI

Место происхождения: Шэньчжэнь

Сертификация: CE ROHS FCC

Минимальное количество заказов: Договориться

Цена: Договориться

Упоминания об упаковке: картон

Время доставки: 16

Условия оплаты: L/C TT D/P

Возможности поставки: 10000 штук

Напряжение: 5 В

Интерфейс LCM: HDMI

Активная площадь: 33.6 ((H) X 170.88 ((V)

Пиксельное расстояние (W*H): 0,1432 ((H) X 0,1432 ((V)

Температура хранения: -30+80°C

Рисунки продукции

6.9 дюймовый 280*1424 разрешение Full Color TFT LCD Display Module с интерфейсом HDMI LCM 0

Рисунки HDMI

6.9 дюймовый 280*1424 разрешение Full Color TFT LCD Display Module с интерфейсом HDMI LCM 1

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные	Примечания
1	ГНД	На землю.
2	NC	Никакой связи.
3	LEDA	Силовое питание для анодного входа светодиодного подсветки.
4	LEDA	Силовое питание для анодного входа светодиодного подсветки.
5	NC	Никакой связи.
6	LEDK	Силовое питание для входного терминала катода под подсветкой.
7	LEDK	Силовое питание для входного терминала катода под подсветкой.
8	NC	Никакой связи.
9	ГНД	На землю.
10	NC	Никакой связи.
11	NC	Никакой связи.
12	NC	Никакой связи.
13	NC	Никакой связи.
14	NC	Никакой связи.
15	NC	Никакой связи.
16	NC	Никакой связи.
17	ГНД	На землю.
18	NC	Никакой связи.
19	ГНД	На землю.
20	ГНД	На землю.
21	Перезагрузка	Перезагрузить сигнал.
22	VDD	Силовое питание для ЖК-дисплея.
23	STBYB	В режиме ожидания, обычно высоко. STBYB =“1”Нормальная работа STBYB =“0”, Введите режим ожидания для экономии энергии.
24	NC	Никакой связи.
25	ГНД	На землю.
26	D0P	Положительная полярность дифференциальных данных низкого напряжения 0 сигнал
27	D0N	отрицательная полярность низковольтного дифференциального сигнала 0
28	ГНД	На землю.
29	D1P	Положительная полярность низковольтного дифференциального сигнала 1
30	D1N	Отрицательная полярность низковольтного дифференциального данных 1 сигнала
31	ГНД	На землю.
32	CLKP	Положительная полярность дифференциального часового сигнала низкого напряжения
33	CLKN	Отрицательная полярность часового дифференциального сигнала низкого напряжения
34	ГНД	На землю.
35	D2P	Положительная полярность низковольтного дифференциального сигнала данных 2
36	D2N	Отрицательная полярность низковольтного дифференциального сигнала данных 2
37	ГНД	На землю.
38	D3P	Положительная полярность данных дифференциала низкого напряжения3 сигнал
39	D3N	Отрицательная полярность данных дифференциала низкого напряжения3сигнал
40	ГНД	На землю.

Поддержка и услуги:

Техническая поддержка продукта и услуги для продукта HDMI Driver Board включают в себя:

- Помощь в устранении неполадок при аппаратных и программных проблемах, связанных с панелью драйверов HDMI
- Руководство по установке, установке и конфигурации доски
- Обновления прошивки и информация о совместимости
- Информация о гарантии и поддержка в случае дефектов продукции
- Руководство пользователя и документация для справки и помощи
