| МОК: | 1 шт. |
| цена: | negotiations |
| Стандартная упаковка: | Опаковка коробки |
| Срок доставки: | 5-8day |
| Метод оплаты: | L/C, T/T |
| Пропускная способность: | 100000 шт. |

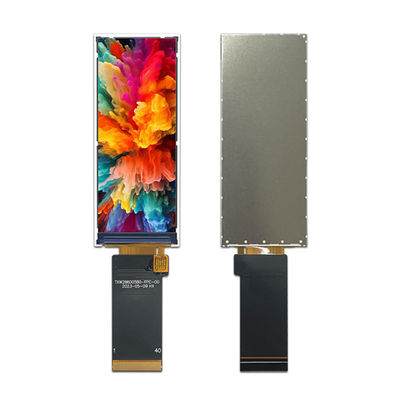

MCU 2,86 дюйма TFT LCD, 2,86"376*960Описание ЖК-дисплея HVGA
TXW286005B0 представляет собой 2,86-дюймовый диагональный TFT LCD-модуль с разрешением HVGA 376 * 960 пикселей
Подробная информация о продукте:
1Размер ЖК-дисплея: 2,86 ̊ TFT
2Постановление:376*960
3Угол обзора: 12 часов
4- Размер контуры:31.2*76.6*2.05мм
5.Активная зона:26.51*67.68
6. Тип интерфейса:RGB24 BIT интерфейс
7. Сенсорная панель: без сенсорной панели ((Настраиваемая)
8Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
Характеристики продукта:
1.TXW286005B0 представляет собой 3,5-дюймовый диагональный дисплей 376xRGBx960 полноцветный TFT LCD.
2. Этот модуль поддерживает интерфейсы RGB. Размер модуля модели TXW286005B0 составляет 31,2 * 76,6 * 2,05 мм, с эффективной площадью 26,51 * 67,68 мм;
3На модуле интегрированы контроллер TXW286005B0 и ST7701SN с диапазоном напряжения логического питания от 2,8 до 3,3 В.
4. Может работать в диапазоне температуры от -20 °C до +70 °C; диапазон температуры хранения -30 °C до +80 °C.
5.TXW286005B0 - это модуль LCD вертикального режима с яркостью 300cd / m2. Если вы хотите использовать его в пейзажном режиме или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.
Этот 2,86-дюймовый модуль TFT LCD подходит для таких продуктов, как ручки для чтения, умные музыкальные инструменты, очистители воды, кофемашины, печи, динамики, портативные устройства и т. д.
Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозки и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
| Продукт: | 2.86 дюймовый TFT | Прикосновение к экрану | Без TP ((Настраиваемая) |
| Решение: |
376*960 |
Направление просмотра: | Двенадцать. |
| Интерфейс: |
Интерфейс RGB 24 бит |
Номер пин-кода: | 40 штифтов |
| Подключение: | Замыкание (настраивается) | Светимость поверхности: | 300 Cd/m2 |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
MCU 2,86 дюйма TFT LCD, 2,86" 376x960 HVGA LCD Дисплей Рисунок
Характеристики блока подсветка
Система подсветки является типом краевого освещения с четырьмя белыми светодиодами.
приведены в следующих таблицах.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - Я... | 3.2 | V | - Я... |
| Поток вперед | Я...F | - Я... | 80 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 250 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
ТФТ DCВХараСтатистические данные
| Характеристики | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение питания для ввода/вывода | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Напряжение питания для ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| Текущее потребление | Я...ДД | - Я... | - Я... | 50 | mA |
| Я...ДД-СЛЕП | - Я... | - Я... | 150 | uA |
Описание функции модуля
| Пин No. | Символ | ЛКМФункциональные | Примечания |
| 1 ~ 2 | LEDA | Силовое питание для анодного входного терминала подсвечивания. | |
| 3 ~ 4 | LEDK | Силовое питание для входного терминала катода под подсветкой. | |
| 5 | ГНД | Силовое заземление | |
| 6 | Перезагрузка | Перезагрузить входный терминал сигнала. | |
| 7 | CS | Сигнал отбора чипа. | |
| 8 | SCL | Сигнал серийного часа. | |
| 9 | SDA | Пин серийного ввода/вывода данных. | |
| 10 ~ 33 | D0~D23 | Автобус данных интерфейса RGB. | |
| 34 | HSYNC | Линейный синхронный сигнал для работы интерфейса RGB. | |
| 35 | VSYNC | Синхронный сигнал кадра для работы интерфейса RGB. | |
| 36 | DCLK | Сигнал точечного часа для работы RGB интерфейса. | |
| 37 | DE | Сигнал включения данных для работы интерфейса RGB. | |
| 38 | ВКК | Силовое питание для ЖК-дисплея. | |
| 39 | ОВВСК | Силовое питание для ввода/вывода | |
| 40 | ГНД | Силовое заземление |
Оптические характеристики
2.86 дюймовый сенсорный ЖК-модуль
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
|
|
