| МОК: | 1 шт. |
| цена: | negotiations |
| Стандартная упаковка: | Опаковка коробки |
| Срок доставки: | 5-8day |
| Метод оплаты: | L/C, T/T |
| Пропускная способность: | 100000 шт. |

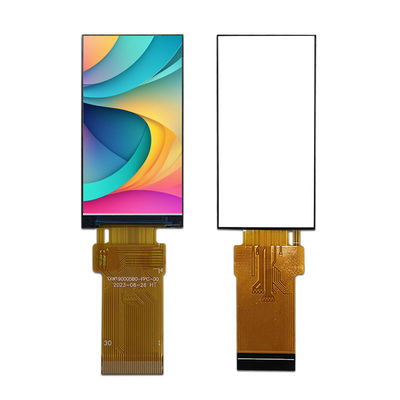

10,9-дюймовый TFT экран 170*320 пикселей
Подробная информация о продукте:
1Размер ЖК-дисплея: 1,9 ̊ TFT
2Постановление:170*320
3Угол обзора: 12 часов
4- Размер контуры:25.8*49.72*1.43мм
5.Активная зона:22.7 ((H) * 42.72 ((V)
6. Тип интерфейса:MCU 8 BIT
7. Сенсорная панель: без сенсорной панели ((Настраиваемая)
8Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
| Продукт: | 10,9 дюйма TFT | Прикосновение к экрану | Без TP ((Настраиваемая) |
| Решение: |
170*320 |
Направление просмотра: | Двенадцать. |
| Интерфейс: | МКУ | Номер пин-кода: | 30 штифтов |
| Подключение: | Замыкание (настраивается) | Светимость поверхности: | 350 Cd/m2 |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
Обслуживание клиентов
1Перед подписанием официального контракта с нашим клиентом мы поможем проанализировать и предоставить профессиональное решение на основе информации о проекте клиента и выйти с оптимальным решением.
2Ваш запрос, связанный с нашими продуктами или ценой будет отвечен в течение 24 часов.
3Продолжайте информировать наших клиентов о процессе производства и помогайте организовать проверку качества на заводе, если это необходимо.
4. Однолетняя гарантия на наш ЖК-дисплей после доставки. Все дефекты могут быть возвращены и заменены в течение гарантийного периода.
5Покупатель может отправить техника на нашу фабрику для бесплатного обучения до доставки.
6Для необходимой технической или коммерческой поддержки мы организуем встречи по телефону, онлайн-техническое обслуживание или местную помощь на месте.и т.д. для удовлетворения различных потребностей клиентов.
1.9 дюймовый TFT LCD Дисплей Рисунок
Характеристики блока подсветка
Система подсветки - это краевой тип освещения с четырьмя белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - Я... | 3.3 | V | - Я... |
| Поток вперед | Я...F | - Я... | 80 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 500 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Описание функции модуля
| Пин No. | Символ | ЛКМОписание |
| 1 | ГНД | На землю. |
| 2 | ВКК | Силовое питание для ЖК-дисплея. |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Перезагрузка | Перезагрузить сигнал. |
| 6 | CS | Сигнал отбора чипа. |
| 7 | DC ((SPI_SCL) | Зарегистрируйте сигнал выбора. |
| 8 | WR ((SPI_RS) | Напишите световой сигнал. |
| 9 | РД | Прочитайте световой сигнал. |
| 10 | SDA | Пин серийного ввода/вывода данных. |
| 11-18 | DB0-DB7 | Параллельная интерфейсная шина данных MCU. |
| 19 | ТЭ | Вставьте импульс головы для разрыва. |
| 20 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
| 21 | LEDK1 | Электрическое питание для входа катода светодиодного подсветки. |
| 22 | LEDK2 | Электрическое питание для входа катода светодиодного подсветки. |
| 23 | LEDK3 | Электрическое питание для входа катода светодиодного подсветки. |
| 24 | LEDK4 | Электрическое питание для входа катода светодиодного подсветки. |
| 25 | ГНД | На землю. |
| 26 | TP_RST | CTP_Reset Сигнальный входный пин. |
| 27 | TP_SCL | CTP_Clock Сигнальный сигнал |
| 28 | TP_SDA | CTP_Data Синглал |
| 29 | TP_INT | CTP_STOP Сигнал |
| 30 | ГНД | На землю. |
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов |
1.9" Дюймовый сенсорный ЖК-модуль ИСТОЧНОЕ ИЗРЕЧАНИЕ ПРОДУКТА
Почему выбрать нас?
1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?TXWEI может удовлетворить ваши индивидуальные требования LCD.
2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?TXWEIможет предоставлять пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая услуги воздушного и оптического связывания.
3Приверженность надежности качества
TXWEI имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
|
|
