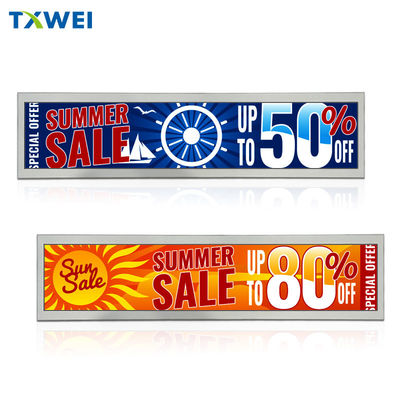

19 дюймовый TFT LCD 1920x320 с интерфейсом LVDS и TFT LCD дисплеем
Подробная информация о продукте:
1Размер ЖК-дисплея: 19 ′′ TFT
2Разрешение: 1920х320
3Угол обзора: 12 часов
4- Размер контуры:500*119.6*21мм
5.Активная зона:476.65*89.37
6. Тип интерфейса:ЛВДС
7. Сенсорная панель: без сенсорной панели ((Настраиваемая)
8Температура: верхняя от 0°C до +50°C; верхняя от -20°C до +60°C
| Продукт: | 19 дюймовый TFT | Прикосновение к экрану | Без TP ((Настраиваемая) |
| Решение: | 1920х320 | Направление просмотра: | Двенадцать. |
| Интерфейс: | ЛВДС | Номер пин-кода: | 30 штифтов |
| Подключение: | Замыкание (настраивается) | Светимость поверхности: | 700-1500 Cd/m2 |
| Рабочая температура: | -0°C до +50°C | Соответствие: | Соответствует требованиям REACH & RoHS |
Обслуживание клиентов
1Перед подписанием официального контракта с нашим клиентом мы поможем проанализировать и предоставить профессиональное решение на основе информации о проекте клиента и выйти с оптимальным решением.
2Ваш запрос, связанный с нашими продуктами или ценой будет отвечен в течение 24 часов.
3Продолжайте информировать наших клиентов о процессе производства и помогайте организовать проверку качества на заводе, если это необходимо.
4. Однолетняя гарантия на наш ЖК-дисплей после доставки. Все дефекты могут быть возвращены и заменены в течение гарантийного периода.
5Покупатель может отправить техника на нашу фабрику для бесплатного обучения до доставки.
6Для необходимой технической или коммерческой поддержки мы организуем встречи по телефону, онлайн-техническое обслуживание или местную помощь на месте.и т.д. для удовлетворения различных потребностей клиентов.
Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозки и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования образца и одобрения. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
19 дюймовый TFT LCD дисплей Рисунок
Механический Спецификации
| Положение | Минуты | Тип. | Макс | Единица | Примечание | |
|
Размер модуля |
Горизонтальный ((H) | Тип -0.8 | 500 | Тип +0.8 | мм | (1) |
| Вертикальная (V) | Тип -0.8 | 119.6 | Тип +0.8 | мм | ||
| Толщина (T) | Тип -0.8 | 21 | Тип +0.8 | мм | ||
| Площадь Безеля | Горизонтальные | Тип -0.5 | - | Тип +0.5 | мм | |
| Вертикальная | Тип -0.5 | - | Тип +0.5 | мм | ||
| Активная зона | Горизонтальные | - | 476.65 | - | мм | |
| Вертикальная | - | 89.37 | - | мм | ||
| Вес | - | - | - | g | ||
ПИН-код
| Пин | Символ | Описание | Пин | Символ | Описание |
| 1 | RX0[O]N | Необычный сигнал LVDS... | 16 | RX1[E]P | Даже сигнал LVDS+ |
| 2 | RX0[O]P | Нечетный сигнал LVDS+ | 17 | ГНД | Земля |
| 3 | RX1[O]N | Необычный сигнал LVDS... | 18 | RX2[E]N | Даже сигнал LVDS... |
| 4 | RX1[O]P | Нечетный сигнал LVDS+ | 19 | RX2[E]P | Даже сигнал LVDS+ |
| 5 | RX2[O]N | Необычный сигнал LVDS... | 20 | RXC[E]N | Часы LVDS- |
| 6 | RX2[O]P | Нечетный сигнал LVDS+ | 21 | RXC[E]P | Часы LVDS+ |
| 7 | ГНД | Земля | 22 | RX3[E]N | Даже сигнал LVDS... |
| 8 | RXC[O]N | Часы LVDS- | 23 | RX3[E]P | Даже сигнал LVDS+ |
| 9 | RXC[O]P | Часы LVDS+ | 24 | ГНД | Земля |
| 10 | RX3[O]N | Необычный сигнал LVDS... | 25 | NC | Никакой связи |
| 11 | RX3[O]P | Нечетный сигнал LVDS+ | 26 | NC | Никакой связи |
| 12 | RX0[E]N | Даже сигнал LVDS... | 27 | NC | Никакой связи |
| 13 | RX0[E]P | Даже сигнал LVDS+ | 28 | 5В | Электроснабжение постоянного тока |
| 14 | ГНД | Земля | 29 | 5В | Электроснабжение постоянного тока |
| 15 | RX1[E]N | Даже сигнал LVDS... | 30 | 5В | Электроснабжение постоянного тока |
ЖК Электроника Спецификация
| Положение | Символ | Стоимость | Единица | Примечание | |||
| Минуты. | Тип. | Макс. | |||||
| Напряжение питания | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| Напряжение волны | ВРП | - | - | 300 | mV | - | |
| Потоковый поток | IRUSH | - | 2 | 3 | А. | (2) | |
|
Ток питания |
Белый | - | - | - | - | mA | (3) а) |
| Черный | - | - | - | - | mA | (3) | |
| Вертикальная полоса | - | - | - | - | mA | (3) в) | |
| Потребление энергии | PLCD | - | 3 | 4 | Ватт | (4) ((6) | |
| Дифференциальное входное напряжение LVDS | Вид | 200 | 600 | mA | |||
| Общее входное напряжение LVDS | Вик | 1.0 | 1.2 | 1.5 | V | ||
| Логика высокое входное напряжение | ВИЧ | 0.1 | V | ||||
| Логика низкое входное напряжение | VIL | -Нет.1 | V | ||||
Заднее освещение ЕДИНСТВО
| Параметр | Символ | Стоимость | Единица | Примечание | ||
| Минуты. | Тип. | Макс. | ||||
| Входное напряжение светодиодного светового панеля на входной пин |
VPIN |
- |
55.4 |
60 |
V |
(1) Пошлина = 100% |
| Светодиодный световой ствол тока на входный пин | IPIN |
- |
- |
360 | mA | (1), ((2), ((4) Пошлина= 100% |
| Время службы светодиодов | LLED | 50000 | Часы | (3) | ||
|
Потребление энергии |
PBL |
- |
21.6 |
W |
(1) Обязанность= 100%, |
|
Оптические спецификации
| Положение | Символ | Состояние | Минуты. | Тип. | Макс. | Уинт | Примечание | |
|
Цвет Хроматичность (CIE) |
Красный | Rx |
Нормальное θx=0°, θY =0°
Угол обзора |
Тип 003 |
0.655 |
Напишите + 0.03 |
- |
(1),(5) |
| Ры | 0.328 | |||||||
| Зеленый | Gx | 0.303 | ||||||
| Ги | 0.607 | |||||||
| Синий | Bx | 0.140 | ||||||
| От: | 0.088 | |||||||
| Белый | Wx | 0.311 | ||||||
| Уай | 0.326 | |||||||
|
Центр свечения белого (Центр экрана) |
LC | 1300 | 1500 |
- |
cd/m2 | (4), ((5) | ||
| Соотношение контраста | КР | 900 | 1200 | - | - | (2), ((5) | ||
