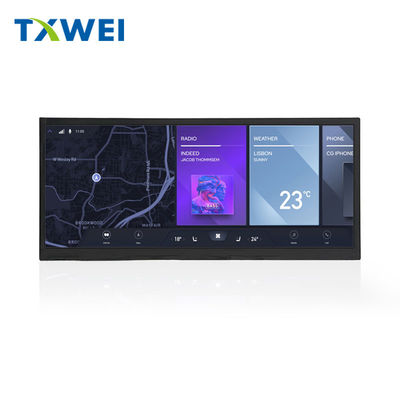

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости

продукты

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости

МОК:	1 шт.
цена:	negotiations
Стандартная упаковка:	Опаковка коробки
Срок доставки:	5-8day
Метод оплаты:	L/C, T/T
Пропускная способность:	100000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW103001S0

Выделить:

10.25-дюймовый TFT LCD дисплей

1000 яркости TFT LCD дисплей

Описание продукта

10.23-дюймовый LVDS TFT LCD Введение продукта

TXW103001S0 представляет собой цветный TFT LCD дисплей с диагональю 10,25 дюйма и разрешением 1920 × 720.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели TXW103001S0 составляет 258,8 × 111,1 × 7,55 мм, а размер активной площади - 243,648 × 91,368 мм.

Этот TFT LCD-экран широко используется в таких отраслях промышленности, как автомобильная приборная панель, навигация автомобилей, 3D-принтеры и т. Д. Этот 10,25-дюймовый TFT-дисплей использует интерфейс LVDS (серийный периферийный интерфейс),который является высокоскоростным, полный дуплекс, синхронная шина связи, которая занимает только четыре линии на пинах чипа, экономия места для пинов чипа и макета печатных плат.

Контроллер интегрирован в модуль, с диапазоном напряжения подсветки от 27,9 до 29,7 В. Он может работать в диапазоне температуры от -30 °C до +85 °C,с температурным диапазоном хранения от -40 °C до +95 °CFPC TXW103001S0 может быть настроен в соответствии с требованиями пользователя и может быть оснащен новым резистивным сенсорным экраном (RTP) или емкостным сенсорным экраном.

* Тип резерва
* Интерфейс LVDS
* Высокоскоростной ответ
* 6-битная (Hi-FRC) глубина цвета, дисплей 16,7M цветов
* Заднее освещение типа "край" (LED)
* Совместим с RGB98% и NTSC45% (NTSC72% также доступен)
* Высокое соотношение яркости и контраста, низкое отражение и широкий угол обзора
* Настраиваемый резистивный контакт/капацитивный контакт
* Поддержка небольших партийных заказов
* Сертификация RoHS

Общие информационные пункты	Спецификация	Единица
Площадь отображения ((AA)	243.648*91.368	мм
Элемент драйвера	a-Si TFT активная матрица	-
Показывать цвета	16.7M	цвета
Количество пикселей	1920*720	точки
Расположение пикселей	Вертикальная полоса RGB	-
Пиксельный пич	0.13269*0.13269	мм
Угол обзора	Все	в час.
Пинн-счет Lcm	40 пин	штифт
Устройство цветовых пикселей	Вертикальная полоса RGB	-
Режим отображения	Трансмиссивный/обычно черный	-
Рабочая температура	-30+85	°C
Температура хранения	-40+90	°C

Характеристики блока подсветка

Система подсветки является типом краевого освещения с 27 белыми светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	25.2	- Я...	28.8	V	-
Поток вперед	Я..._F	- Я...	180	- Я...	mA	-
Светимость (с ЖК-дисплеем)	Лв.	- Я...	800	- Я...	cd/m²	-
Время службы светодиодов	Никаких	- Я...	30,000	- Я...	Ч.	Примечание 1

ТФТ DCВХарактеристики

Характеристики	Символ	Минуточку.	Тип.	Макс. Макс.	Единица	Примечание
Коэффициент TFT OperationFrame	Гц	- Я...	60	- Я...	Гц
Напряжение питания для ((DC/DC)	VDD	3.0	3.3	3.6	V
Врата TFT на напряжении	ВГГ	16	18	21	V	Примечание 2
Врата TFT OFF напряжение	VGL	- 11	- 10	-6	V	Примечание 2
TFT общее напряжение	Vcom	0	3.8	4.0	V	Примечание 1
AVDD	ДВД	9.0	12	12.5	V	Примечание 3

Диаграмма модуля дисплея TFT LCD промышленного класса с 10,25-дюймовой панелью

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости 0

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости 1

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+70°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+70°C / 96H
4	Низкий темп.	-30°C / 96H
5	Хранение при высокой температуре/влажности	60°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),10 циклов

Промышленный 10,25-дюймовый BAR TFT LCD дисплейный модуль

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости 2

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости 3

10.25-дюймовый TFT LCD дисплей 1920 × 720 пикселей LVDS интерфейс 1000 яркости 4

Последовательность питания связана со скоростью ответа системы

Дисплей обычно останавливается, когда мобильное устройство переходит в режим ожидания или режим низкой мощности, и панель не питает в это время,так что последовательность включения при выходе из режима ожидания довольно важноeDP четко регулирует последовательность запуска, чтобы минимизировать время реакции системы после выхода из режима ожидания.Спецификация eDP также определяет допустимую продолжительность времени для каждого этапа, и некоторые бренды даже определяют более короткое время, чем спецификация для улучшения реактивности продукта (например, после прикосновения к сенсорной панели в режиме ожидания,экран может отображаться немедленно).
