| МОК: | 1 шт. |
| цена: | negotiations |
| Стандартная упаковка: | Опаковка коробки |
| Срок доставки: | 5-8day |
| Метод оплаты: | L/C, T/T |
| Пропускная способность: | 100000 шт. |
Описание модуля TFT LCD-дисплея промышленного класса длиной 0,96 дюйма
Как новая технология отображения, полосы IPS LCD экраны постепенно привлекают внимание пользователей из-за их уникальных преимуществ и широких сценариев применения.Панорамный визуальный эффект более удобныйВ то же время, эта конструкция также делает экран более эргономичным и простым в использовании.а также улучшить визуальный опыт пользователяПреимущество IPS LCD-экрана в виде полоски заключается в низком энергопотреблении, что означает, что он генерирует меньше тепла во время работы и не требует больших теплоотводов.тем самым сокращение энергетических потерь и загрязнения окружающей среды.
TXW096006S1 представляет собой 0,96-дюймовый TFT-модуль с IPS-технологией разрешения 80 * 160. Этот круговой TFT-дисплей оборудован IC ST7735 и поддерживает 4-битный интерфейс SPI.Настраиваемый многоточечный сенсорный экран PCAP с поддержкой интерфейса I2CЕго многоприкосновённость и отличная визуальная производительность делают его идеальным выбором для требовательных приложений.
Этот дисплей сочетает в себе передовые технологии отображения, мощную производительность и многофункциональную совместимость, что делает его лучшим решением для различных автомобильных, промышленных, медицинских,и умные домашние приложения.
- низкое входное напряжение: VDD: 2,8 ~ 3,3 В;
Цвета дисплея TFT LCD: 16,7M цветов
- интерфейс процессора: - SPI 4-битный интерфейс
- Внутренняя схема питания.
| Общие информационные пункты | Спецификация | Единица |
| Площадь отображения ((AA) |
10.8(H) * 21.7(V) -(0.96 дюймов) |
мм |
| Элемент драйвера | a-Si TFT активная матрица | - |
| Показывать цвета | 16.7M | цвета |
| Количество пикселей |
80*3RGB ((H) X160 ((V) |
точки |
| Расположение пикселей | Вертикальная полоса RGB | - |
| Пиксельный пич |
0.135*0.1356 |
мм |
| Угол обзора | Все | в час. |
| Диск IC |
СТ7735 |
- |
| Устройство цветовых пикселей | Вертикальная полоса RGB | - |
| Режим отображения | Трансмиссивный/обычно черный | - |
| Рабочая температура |
-20+70 |
°C |
| Температура хранения |
-30+80 |
°C |
Характеристики блока подсветка
Система подсветки является краевым типом освещения с 1 белым светодиодом.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - Я... | 3.2 | V | - Я... |
| Поток вперед | Я...F | - Я... | 20 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 600 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Диаграмма модуля дисплея TFT LCD промышленного класса длиной 0,96 дюйма
Характеристики блока подсветка
| 1 | NC | Никакой связи. |
| 2 | NC | Никакой связи. |
| 3 | SDA | Пин входного/выходного сигнала |
| 4 | SCL | Сигнальный пин синхронного часа |
| 5 | РС | Отображение данных/принт выбора команды |
| 6 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 7 | CS |
Чип выбирает входный штифт сигнала |
| 8 | ГНД | Гунд |
| 9 | NC | Никакой связи. |
| 10 | VDD | ПИН-ЭНЕРГИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ((2.8-3.3В) |
| 11 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 12 | LEDA | Силовое питание для анодного входного терминала подсвечивания. |
| 13 | ГНД | Гунд |
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -20°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -10°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -10°C ((30 мин) ~60°C (30 мин),10 циклов |

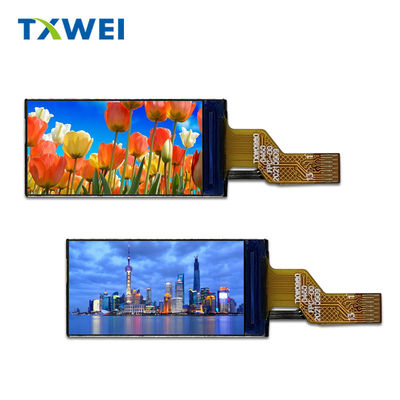

Изображение продукта TFT-модуля LCD-дисплея промышленного класса длиной 0,96 дюйма
Преимущества экрана дисплея Tianxianwei: экраны с полосками, высокая яркость, высокое качество, более 10 лет поставки
