3.5 дюймовый TFT 320*480 ILI9488 40pin IPS LCD дисплейный модуль с RGB интерфейсом

TXW350141N0:3.5 "ЛКД-модуль TFT Введение продукта и использование

Обзор продукта

TXW350141N0 - 3,5-дюймовый TFT-модуль LCD, производимый Shenzhen Tianxianwei Technology Co., Ltd.Он принимает разрешение 320RGB480 и имеет отличные эффекты отображения и широкий спектр областей примененияЭтот продукт интегрирует передовую технологию TFT и IPS LCD панель, предоставляя пользователям деликатный и красочный визуальный опыт.

В быстром развитии промышленной автоматизации, медицинской электроники, умных домов и других областей,высоконадежные и высокопроизводительные дисплейные и сенсорные модули стали ключевыми компонентами для модернизации устройствСтандартный модуль LCD-дисплея TXW350141N0, выпущенный Shenzhen Tianxianwei Technology Co., Ltd.становится идеальным выбором для промышленных дисплейных решений из-за его превосходных показаний, стабильная адаптивность к окружающей среде и интегрированная сенсорная функция.

Номер модели:TXW350141N0
Размер:3.5 дюймов
Количество пикселей:320*480
Направление обзора:IPS
Интерфейс отображения:RGB 40 PIN
Экран IC:ILI9488
Яркость: 500 нит
Активная зона:48.96*73.44 ((мм)
Размер контуры:540,48*84,71*2,2 мм
Рабочая температура: -20+70°
температура хранения: -30+80°
Область применения: бытовая техника, промышленных экранов серийных портов, дисплеев 3D-принтеров, автомобильных дисплеев, испытательных приборов, медицинских дисплеев

Функция продукта

1Дисплей высокого разрешения

Разрешение 320RGB480: обеспечивает четкое и деликатное отображение изображения, подходящее для различных требований к высокоточному отображению.

16.7M цветовой дисплей: с помощью программного обеспечения выбор, богатые цветовые уровни могут быть достигнуты для удовлетворения различных визуальных потребностей.

2. Широкая перспектива

IPS LCD-панель: обеспечивает полноценный просмотр, достигая последовательных эффектов отображения под любым углом.

3Система подсветки

Белое светодиодное подсветка: равномерная яркость до 500cd/m2 (типичное значение), подходящая для различных осветительных условий.

Долговечное фоновое освещение: светодиод имеет срок службы до 30000 часов (когда яркость падает до 50% от начальной яркости), обеспечивая долгосрочную стабильность во время использования.

4. Богатые интерфейсы

RGB интерфейс: высокоскоростная передача данных, поддерживает высокую частоту обновления.

Функция касания (необязательно): поддерживает сопротивление или емкость касания (в зависимости от конкретной модели) для улучшения взаимодействия с пользователем.

5. Работа при широкой температуре

Диапазон температуры работы: - Подходит для различных суровых условий от 20 до 70 °C.

Диапазон температуры хранения:- от 30 до 80 °C для обеспечения долгосрочной стабильности хранения.

Использование

一Подключение аппаратного обеспечения

Стыковка интерфейса: подключение интерфейса MIPI модуля TXW350141N0 к соответствующему интерфейсу главного контроллера.

Подключение к источнику питания: обеспечить стабильное напряжение питания (VDDIO: 1.65-3.3V, VDD: 2.5-3.3V) для модуля и подключить его к источнику питания подсветка.

Функция касания (если применимо): подключите интерфейс сенсорного интерфейса, чтобы гарантировать нормальную сенсорную функцию.

二Конфигурация программного обеспечения

Установка драйвера: установить соответствующую программу драйвера в соответствии со спецификацией IC драйвера (ILI9488) и руководством по данным.

Настройки параметров дисплея: параметры дисплея, такие как разрешение и цветовой режим, могут быть настроены с помощью программного обеспечения.

Настройки сенсорных параметров (если применимо): настроить параметры сенсорного IC, такие как чувствительность на прикосновение, область прикосновения и т.д.

三Функциональные испытания

Испытание дисплея: после подключения конфигурации оборудования и программного обеспечения выполните испытание дисплея, чтобы убедиться, что изображение отображается нормально.

Испытания на ощупь (если применимо): проводить испытания на ощупь для обеспечения чувствительной и точной реакции на ощупь.

Испытания адаптивности к окружающей среде: проводить испытания в различных условиях температуры и влажности для обеспечения стабильности и надежности модуля.

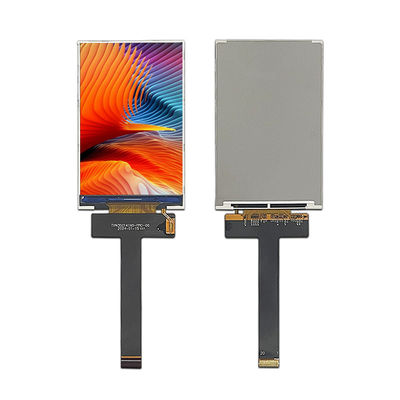

Фотография продукта

TXW350141N0 - это не только высокопроизводительный дисплейный модуль, но и "визуальный и интерактивный центр" для обновления умных устройств.Концепция проектирования, которая обеспечивает баланс между производительностью и надежностью, обеспечивает надежную техническую поддержку инноваций в таких отраслях, как здравоохранение и потребительская электроникаЕсли вам нужно узнать больше технических деталей или подать заявку на образцы, пожалуйста, свяжитесь с обслуживанием клиентов.
