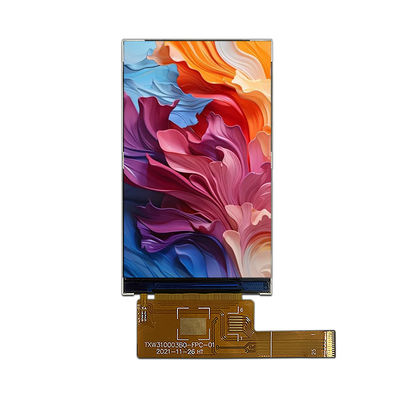

3.1 дюймовый 480*800 RGB интерфейс ST7701S 54pin маленький TFT LCD дисплейный модуль

TXW310003B0 3,1-дюймовый промышленный ЖК-дисплей

1,Высокая производительность центрального дисплея

1.1Жесткий экран IPS высокой четкости

Используя 3,1-дюймовую панель разрешения 480 × 800 (плотность пикселей 307PPI) и технологию широкого угла обзора IPS, он достигает:

Полный угол обзора 178 °

20001 высококонтрастный дисплей

Покрытие цветовой гаммы NTSC 72%

16.7 миллионов цветных полноцветных дисплеев

1.2Оптические параметры профессионального уровня

Высокая яркость 400 нит (типичное значение)

700Проницаемость

Поддержка поверхностной обработки против ослепления (необязательно)

2Промышленный дизайн надежности

2.1Приспособляемость к суровым условиям

Рабочая температура: -20 °C~+70 °C (поддерживает мгновенное пиковое значение 85 °C)

Температура хранения:- 30°C~+80°C

Толерантность влажности: 95% RH в неконденсирующей среде

Уровень противовибрации: ускорение 5G (10-500 Гц)

2.2Интерфейсы и решения для драйверов

Оснащенный модулем управления дисплеем ST7701S

RGB 24-битный интерфейс (54-контактный FPC-коннектор)

Поддерживает затемнение PWM (диапазон частот: 1K-50KHz)

Типичное потребление энергии: 1,2 Вт @ все белый экран

3"Прецизионное конструктивное проектирование"

3.1Компактная упаковка

Площадь дисплея: 40,32 × 67,2 мм (диагональ 79 мм)

Общие размеры: 43,48 × 74,72 × 1,74 мм

0.5 мм узкий дизайн границы

Поддержка интеграции емкостных/резистивных сенсорных экранов

3.2Совместимость установки

Указать положение отверстия установки по спецификации M2

Металлическая защитная крышка

Многонаправленная установка с поддержкой задней/бочной установки

4Типичные сценарии применения

4.1Умное домашнее поле

Сенсорная панель центрального кондиционера

Интеллектуальное отображение состояния переключателя

Интеллектуальный интерфейс системы контроля доступа

4.2Сценарии промышленного контроля

Терминал управления ПЛК

Дисплей с показанием прибора

HMI автоматического оборудования

4.3Применение специального оборудования

Автомобильный записывающий прибор

Медицинское оборудование для мониторинга

Наружный ручной терминал

5Технологические услуги с добавленной стоимостью

Предоставление модульного питания OpenFrame/LCM

Поддержка разработки пользовательского интерфейса

Факультативное улучшающее раствор, читаемое солнечным светом

Предоставление решений по защите от ЭМК/ЭСД

Этот дисплейный модуль прошел сертификацию RoHS и CE и поставляется с набором тестирования дисплея и документацией по разработке.Он поддерживает быструю интеграцию с основными встроенными платформами (STM32/ARM/Linux)Типичный производственный цикл составляет 8-10 недель, и планы ценообразования могут быть предоставлены в соответствии с потребностями клиента.

Предложения по индивидуальному процессу

• Анализ требований: уточнить конкретные требования к низкому энергопотреблению и цветовой производительности (например, целевое энергопотребление, точность цвета и т.д.).
• Настройка параметров: оптимизируйте яркость подсветки, цветовые параметры и частоту обновления с помощью чипа драйвера и аппаратного обеспечения.
• Проверка качества: Использование профессиональных инструментов для проверки расхода энергии и цветовых характеристик для обеспечения соответствия требованиям.
• Серийное производство: после завершения индивидуального дизайна осуществляется массовое производство и доставка.

чертеж конструкции

рисунок продукта

Tianxianwei была основана в 2014 году. Компания имеет беспылевую мастерскую класса 2000, оснащенную полностью автоматизированным производственным оборудованием и высококачественным производством

Предоставлять полноразмерные решения для применения продукции, поддерживать настройку высококачественной продукции с высокой яркостью и удовлетворять потребности нескольких отраслей промышленности.Имеющие множество прав на интеллектуальную собственность (включая товарные знаки), патентов и авторских прав на программное обеспечение) и получение соответствующих сертификатов квалификации и административных лицензий
