RGB интерфейс 3,1-дюймовый tft lcd модуль 480 * RGB * 800 разрешение ST7701S Driver IC

Анализ преимуществ продукта TXW310003B0

1"Проявляет преимущества в производительности"

• Высокое разрешение и цветовое представление
• Разрешение 480 × RGB × 800, поддержка 16,7M цветов (конфигурируется через программное обеспечение драйвера IC), удовлетворение требований к изображению высокой четкости и тонким цветам.
• Устройство пикселей с вертикальной полосой RGB повышает цветовое воспроизведение и четкость дисплея, подходящее для отображения текста, диаграмм и динамических изображений.

Все смотрят

• Принятие режима нормально черного отображения с высокой контрастностью и углом просмотра во всех направлениях (вверх, вниз, влево, направо), нет проблем с цветовыми отложениями или изменением шерсти.

Оптическая оптимизация параметров

• Однородность яркости ≥ 80%, что обеспечивает постоянную яркость во всех областях экрана и уменьшает усталость зрения.
• Система подсветки использует 6 белых светодиодных ламп с настраиваемыми типичными значениями яркости (TBD), обеспечивающих четкое отображение в условиях высокой яркости.

2Преимущества интерфейса и совместимости

Высокоскоростной интерфейс MIPI-DSI

• Поддерживает двухканальный интерфейс MIPI (режим высокой скорости), высокую скорость передачи, совместим с основными процессорными платформами (такими как ARM, Qualcomm и т. Д.), Упрощая конструкцию оборудования.
• Предоставьте режим низкой мощности для снижения потребления энергии и увеличения срока службы батареи устройства в статических изображениях.
• Интегрированная функция сенсорного управления
• Резервированный интерфейс I2C (CTP_SDA/SCL) и сигнал прерывания (CTP_INT), поддерживающий расширение емкостных/резистивных сенсорных экранов для улучшения взаимодействия человека и машины.
• Независимое питание с сенсорным питанием (2,8 Вт CTP_VCC) для предотвращения помех сигнала.

3Надежность и адаптивность к окружающей среде

• Работа при широкой температуре и строгие испытания
• Диапазон рабочей температуры:- 20 °C до 70 °C, температура хранения:- 30 °C до 80 °C, подходит для умной электроники, промышленности, медицины и других условий.
• Прошел 50 испытаний на горячий и холодный удар (-20 °C) ≈ 60 °C цикл и 96 часов высокой температуры и высокой влажности (50 °C/90% RH) для обеспечения долгосрочной стабильности.

Продолжительность эксплуатации системы подсветки

• Срок службы светодиода составляет 30000 часов (с уменьшением яркости до 50%), рассчитанный на основе 8 часов ежедневного использования, что может длиться более 10 лет и снижать затраты на техническое обслуживание.
• Дизайн схемы драйвера подсветки прост (6 светодиодов в серии), поддерживает постоянное управление током и избегает повреждений от перетока.

4Низкое энергопотребление и энергосберегающая конструкция

Эффективное управление энергией

• Рабочий ток ≤ 50mA, потребление энергии в режиме покоя ≤ 150 μA, подходит для устройств, работающих на батареях (таких как портативные терминалы и устройства Интернета вещей).
• Поддерживает широкие входы напряжения VCC (2,6 - 3,6 В) и IOVCC (1,65 - 3,3 В), совместимые с несколькими решениями питания.
• Соблюдение экологических требований
• Соответствующие стандартам RoHS, материалы и процессы свободны от свинца, отвечая экологическим требованиям для экспорта на европейский и американский рынки.

5Преимущества проектирования и интеграции

Компактный модульный дизайн

• Размер модуля 43,48 × 74,72 × 1,74 мм, толщина всего 1,74 мм, подходит для встроенных устройств с ограниченным пространством

Сценарии применения

1. Промышленное оборудование: интерфейс человека-машины, панель управления
2. Потребительская электроника: портативные устройства, умные домашние дисплеи
3. Медицинское оборудование: Малый приборный дисплей

резюмировать

TXW310003B0 стал предпочтительным дисплейным решением для интеллектуальной электроники, промышленной, потребительской, медицинской и других областей благодаря высокому разрешению дисплея, полному восприятию,высокая температурная надежность;Благодаря строгим испытаниям надежности и экологической сертификации, он обеспечивает баланс между производительностью и долгосрочной стабильностью.Помощь клиентам быстро выгружать продукцию и снижение затрат на техническое обслуживание.

чертеж конструкции

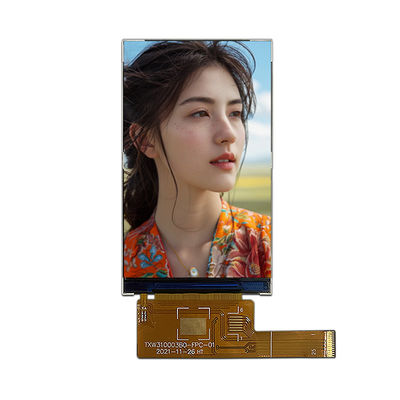

рисунок продукта
