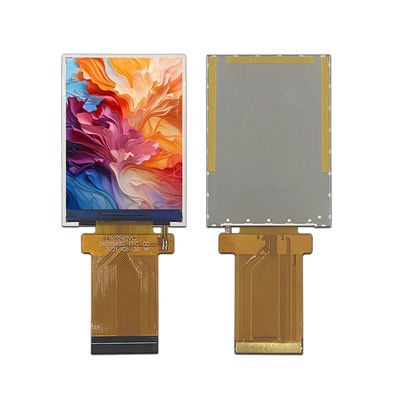

2.4 дюймовый 240*320 MCU интерфейс ST7789 45pin маленький TFT LCD дисплейный модуль

1Обзор продукта

TXW240099B0 представляет собой 2,4-дюймовый высокояркий IPS дисплей специально разработанный для промышленных и потребительских электронных устройств, оснащенный дисплейным чипом ST7789,с разрешением высокой четкости 240 × 320 пикселей, в сочетании с 700 нит сверхвысокой яркости и IPS широкого угла зрения технологии, подходящей для четкого отображения потребностей в сложных условиях освещения.Продукт обеспечивает эффективную передачу данных через интерфейс MCU 8080 45 PIN, обладает высокой совместимостью и может быть быстро интегрирована в различные устройства.

2Список основных параметров

• Подробная информация о параметрах категории
• Модель TXW240099B0
• Размер экрана 2,4 дюйма
• Разрешение 240 × 320 пикселей
• Яркость 700 нит (видимая при солнечном свете)
• Площадь дисплея 36,72 × 48,96 мм
• Размеры 42,72 × 59,46 × 2,5 мм (компактный дизайн, экономия места)
• Тип интерфейса MCU 8080 45 PIN (поддерживает параллельную связь, низкую задержку)
• Температурный диапазон Рабочая температура:- 20°C ~ +70°C; Температура хранения:- 30°C ~ +80°C (стабильная работа в суровой среде)

Для экрана дисплея TXW240099B0 ниже приведены некоторые распространенные персонализированные сервисные материалы, которые могут гибко регулироваться в соответствии с потребностями клиента:

1. Настройка интерфейса

1. Корректировка типа интерфейса: поддерживает замену по умолчанию интерфейса MCU 8080 45 PIN другими типами интерфейса (такими как SPI, RGB, LVDS и т. д.).) для удовлетворения требований совместимости различных главных управляющих чиповДля получения более подробной информации обратитесь в службу поддержки клиентов.
2. Оптимизация определения пин: на основе расположения пин устройства клиента, переопределение порядка или функции интерфейсных пин для упрощения разработки аппаратного обеспечения.

2. Настройка размера и внешнего вида

1. Настройка внешних габаритов: внешние габариты экрана (например, ширина границы, толщина и т.д.)) могут быть настроены в соответствии со структурными требованиями устройства клиента.
2. Оптимизация области отображения: регулирование размера или масштаба области отображения в соответствии с конкретными сценариями применения при сохранении того же разрешения.

3. Настройка показа параметров

1. Настройка яркости: обеспечивает версии с более высокой или более низкой яркостью для удовлетворения потребностей дисплея в различных условиях освещения (таких как наружная высокая яркость или внутренние сцены с низкой мощностью).
2. Цветовая калибровка: в зависимости от потребностей клиента, выполните цветовую калибровку или регулируйте цветовую температуру, чтобы гарантировать, что эффект отображения соответствует конкретным стандартам (например, медицинские дисплеи, промышленные HMI).,и т.д.).
3. Настройка подсветки: поддерживает тип подсветки (например, LED или OLED) и регулировку яркости, оптимизируя расход энергии и эффект отображения.

6. Сертификация и адаптация соответствия

Промышленная сертификация: Помощь клиентам в завершении соответствующих сертификаций для дисплеев (таких как CE, IATF16949, FCC, RoHS и т.д.).) для обеспечения соответствия продуктов нормативным требованиям на целевом рынке.

7- Конфигурация упаковки и логистики

1. Проектирование упаковки: предоставление индивидуальных решений по упаковке в соответствии с потребностями клиента для обеспечения безопасности транспортировки.
2. Логистическая поддержка: предоставление глобальных логистических услуг и поддержка быстрой доставки небольших партий образцов или больших партий заказов.

8Техническая поддержка и послепродажное обслуживание

1. Технические консультации: предоставление технических консультаций по всему процессу от отбора до интеграции, помогая клиентам быстро завершить разработку продукта.
2. Послепродажная гарантия: предоставление услуг по обеспечению качества и технической поддержки для обеспечения стабильности и надежности продукта во время использования.

Процесс настройки

Коммуникация с требованиями: подробное общение с клиентами для адаптации требований, уточнения технических параметров и целей.

Проектирование решений: Разработка индивидуальных решений на основе требований и предоставление образцов для тестирования клиентами.

Доставка продукции: завершение индивидуального производства, чтобы гарантировать, что продукт соответствует требованиям клиента.

Послепродажная поддержка: предоставление последующей технической поддержки и услуг по техническому обслуживанию.

Вы можете настроить дисплей TXW240099B0 в соответствии с конкретными потребностями для достижения наилучшего эффекта отображения и оптимизации производительности.Пожалуйста, свяжитесь с нашей профессиональной командой.!
