Настраиваемый MCU TFT LCD дисплейный модуль 240*320 2,4 дюйма ST7789V дисплейная панель

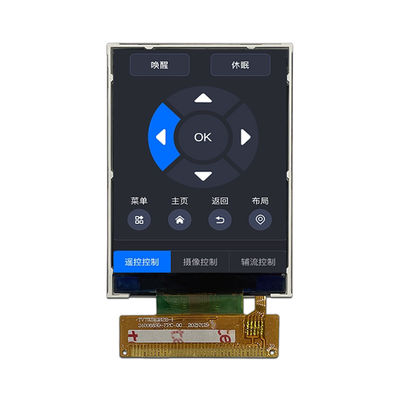

Наименование продукта: TXW240088S0 2,4-дюймовый TFT LCD модуль

Обзор продукта:

TXW240088S0 представляет собой 2,4-дюймовый TFT LCD модуль, разработанный и произведенный Shenzhen Tianxianwei Technology Co., Ltd.Этот модуль подходит для различных электронных устройств и сценариев применения из-за его высокого разрешения, богатое цветовое изображение и отличные показания.

Характеристики продукта:

Спецификации дисплея: 240xRGBx320 пикселей, обеспечивающих четкое отображение изображения и текста.

ИК драйвера: ST7789V2-G4-A от Sitronix используется для обеспечения стабильной производительности и совместимости.

Выбор цвета: поддерживает 65K/262K цвета, программное обеспечение регулируется для удовлетворения различных цветовых требований.

Тип подсветки: белый светодиодный подсвет, обеспечивающий равномерную яркость и цвет.

Тип интерфейса: 16-разрядный интерфейс MCU, удобный для подключения и передачи данных с микроконтроллерами.

Приспособимость к окружающей среде: рабочий диапазон температуры -20 °C до +70 °C, а диапазон температуры хранения -30 °C до +80 °C, подходящий для различных условий окружающей среды.

Экологические требования: Соответствие стандартам RoHS, материалы и обработка без свинца, защита окружающей среды.

Технические характеристики:

Тип дисплея: полноцветный TFT LCD

Расположение пикселей: Расположение полосы RGB

Расстояние между пикселями: 0,153 (H) x 0,153 (V) миллиметров

Площадь действия: 36,72 (H) x 48,96 (V) миллиметров

Перспектива: все в 8 часов

Размер модуля: 42,72 (W) x 58,50 (H) x 2,15 (T) миллиметров

Система заднего освещения: 4 белых светодиода, напряжение вперед от 2,8 до 3,2 В, вперед ток 80 мА

Яркость: 550cd/m2 (типичное значение)

Однородность: 80% (минимальное значение)

Рабочая температура:- от 20 °C до +70 °C

Температура хранения:- от 30 °C до +80 °C

Влажность воздуха: 90% RH

Многофункциональные приложения: фотооборудование, пульта дистанционного управления, умные переключатели, цифровые камеры, музыкальные эффекты, диктофоны и т.д.TXW200078B0 может отлично адаптироваться и продемонстрировать свои выдающиеся характеристики.

Описание функции модуля

Модуль содержит несколько пин для реализации различных функций, включая, но не ограничиваясь:

GND: Power Ground

CS: Ключ ввода сигнала выбора чипа

RS: отображение данных/принт выбора команды

WR: MCU параллельный интерфейс включить запись

RD: Читайте данные на растущем краю

DB0-DB15: шина данных параллельного интерфейса MCU

RESET: Сбросить сигнал входного терминала, низкий уровень действителен

IOVCC: питание I/O

VCC: питание от 2,5 до 3,3 В

LEDK1-LEDK4: источник питания для входного терминала катода подсветка

LEDA: Входное питание андода подсветка

Электрические характеристики: обеспечивает стабильный диапазон напряжения питания с напряжением питания I/O от 1,65 до 3,3 В и напряжением питания DC/DC от 2,5 до 3,3 В,обеспечение стабильной работы модуля при различных условиях питания.

Надежность и срок службы: светодиоды имеют длительный срок службы до 30000 часов, что означает более длительные циклы технического обслуживания и более низкие затраты на замену.

Техническая поддержка и услуги: Shenzhen Tianxianwei Technology Co., Ltd. предоставляет профессиональную техническую поддержку и обслуживание клиентов, чтобы гарантировать, что клиенты могут получить своевременную помощь во время использования.

Услуги по индивидуальному заказу: В зависимости от потребностей клиента, могут быть предоставлены индивидуальные решения, включая размеры, интерфейсы и другие функции, для удовлетворения конкретных требований приложения.

Shenzhen Tianxianwei Technology Co., Ltd. стремится предоставить высококачественные дисплейные решения.является идеальным выбором для ваших потребностей в электронных продуктов дисплеяДля получения дополнительной информации о продукте или технической поддержки, пожалуйста, свяжитесь с нашим представителем по продажам.
