10.1 дюйм Промышленный PCAP TFT дисплей LVDS 1024x600 пикселей с емкостным сенсорным экраном Введение продукта
Монитор Tianxianwei TXW100076B0-XL PCAP TFT представляет собой 10,1-дюймовый IPS полный экран с разрешением 1024x600 пикселей.
TXW100076B0-XL использует емкостный дизайн сенсорного экрана, с доступными опциями одноприкосновения и многоприкосновения.Если вы хотите увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.
TFT сенсорный ЖК-дисплей TXW100076B0-XL широко используется в сельскохозяйственных машин центрального управления экран инструмента дисплей, навигационный дисплей грузовика, дисплей промышленного оборудования,дисплей медицинских приборов, и т.д.
| Продукт: | 10.1 дюймовый PCAP TFT дисплей |
| Решение: | 1024 RGB X 600 |
| Светимость поверхности: | 700 Cd/m2 ((нитов) |
| Интерфейс: | 8 битный интерфейс RGB |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Номер пин-кода: | 50 штифтов |
| Очертание: |
252*150*6.5(мм) |
| Активная зона: |
222.72*125.28(мм) |
| Обработка поверхности LCD: | Твердое покрытие ((3H) |
| Цвета отображения: | 16.7 М |
| Соотношение NTSC: | 50% |
| Прикосновение к экрану | Капацитивная сенсорная панель (CTP) |
| Интерфейс сенсорного экрана: | IIC |
|
Ключевой элемент: |
GT9271 |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Соответствие: | Соответствует требованиям CE FCC и RoHS |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
Рисунок продукта
Описание функции модуля
| Пин No. | Символ | ЛКМОписание | замечания |
| 1 | СветодиодныеА. | Силовое питание + для андода подсветка | |
| 2 | СветодиодныеА. | Силовое питание + для андода подсветка | |
| 3 | СветодиодныеК | Силовое питание - для подсветкиКАТХОД | |
| 4 | СветодиодныеК | Силовое питание - для подсветкиКАТХОД | |
| 5 | ГНД |
Силовое заземление |
|
| 6 | VCOM |
Общее напряжение |
|
| 7 | DVDD |
Сила для цифровой схемы3.3В |
|
| 8 | МОД |
Выбрать режим DE/SYNC. MODE=H:DE mode;MODE=L:SYNC mode |
|
| 9 | DE | Сигнал включения данных в режиме RGB I/F 1 | |
| 10 | VS | Вертикальная синхронизация сигнала в RGB I/F | |
| 11 | HS | Горизонтальная синхронизация. Сигнал в RGB I/F | |
| 12 | B7 | Синие данные | |
| 13 | В6 | Синие данные | |
| 14 | В5 | Синие данные | |
| 15 | В4 | Синие данные | |
| 16 | В3 | Синие данные | |
| 17 | В2 | Синие данные | |
| 18 | В1 | Синие данные | |
| 19 | B0 | Синие данные | |
| 20 | G7 | Зеленые данные | |
| 21 | G6 | Зеленые данные | |
| 22 | G5 | Зеленые данные | |
| 23 | G4 | Зеленые данные | |
| 24 | G3 | Зеленые данные | |
| 25 | G2 | Зеленые данные | |
| 26 | G1 | Зеленые данные | |
| 27 | G0 | Зеленые данные | |
| 28 | R7 | Красные данные | |
| 29 | R6 | Красные данные | |
| 30 | R5 | Красные данные | |
| 31 | R4 | Красные данные | |
| 32 | R3 | Красные данные | |
| 33 | R2 | Красные данные | |
| 34 | R1 | Красные данные | |
| 35 | R0 | Красные данные | |
| 36 | ГНД | Силовое заземление | |
| 37 | DCLK | Сигнал пиксельного часа в RGB I/F | |
| 38 | ГНД | Силовое заземление | |
| 39 | SHLR |
Выходной источник переключения горизонтального направления выбор: ?? H??: S[1]->S[2]->...->S[1920] (по умолчанию) С[1920]->С[1919]->...->С[1] |
|
| 40 | UPDN |
Выходной выходной переключатель вертикального направления выбор: Скан сверху вниз Скан сверху вниз |
|
| 41 | ВГГ |
Врата на напряжение |
|
| 42 | VGL |
Врата от напряжения |
|
| 43 | AVDD |
Мощность для аналоговой схемы |
|
| 44 | Перезагрузка |
Глобальная резервировка |
|
| 45 | NC |
Никакой связи. |
|
| 46 | VCOM |
Общее напряжение |
|
| 47 | DITHB |
Дитерная функция. Дитерная функция. DITHER = H:Включить внутреннюю дитерную функцию; |
|
| 48 | ГНД | Силовое заземление | |
| 48 | NC |
Никакой связи. |
|
| 50 | NC |
Никакой связи. |

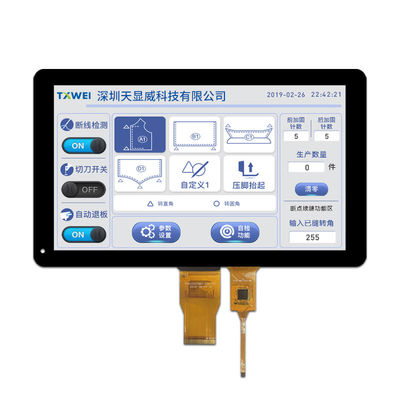

Изображение продукта
