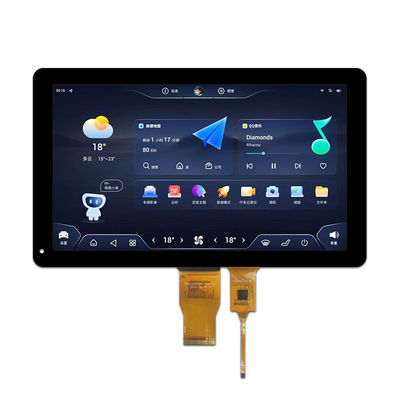

10.1 дюймовая панель экрана TFT с емкостным сенсорным 1024 * 600 разрешением 700 нит RGB интерфейс

продукты

10.1 дюймовая панель экрана TFT с емкостным сенсорным 1024 * 600 разрешением 700 нит RGB интерфейс

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW100076B0-XL

Направление просмотра:

Интерфейс касания:

IC драйвера LCM:

HX8282A11+HX8696

рабочая температура:

-20+70°C

Активная зона:

222.72*125.28 ((мм)

Интерфейс LCM:

БИТ RGB 24

Элемент привода:

Активная матрица TFT

Выделить:

1024*600 ТФТ-экранная панель

10.1 дюймовый TFT-экран

700-нитная панель экрана TFT

Описание продукта

Высокая яркость IPS 10,1 дюйма RGB TFT дисплей 1024x600 с PCAP Описание

TXW100076B0-XL представляет собой 10,1-дюймовый RGB-интерфейс с высокой яркостью 1024 x 600 IPS TFT-LCD-модуль с проецированным емкостным сенсорным экраном (PCAP).Этот модуль TFT использует технологию IPS и имеет преимущества широкого угла обзора слева: 85/правый: 85/вверх: 85/вниз: 85 градусов (типичный) и высокая яркость 700 нит (типичное значение).

Продукт:	10.1" дюймовый TFT LCD	Решение:	1024x600 точек
Прикосновение к экрану	С CTP	Размер стекла крышки:	Настраиваемый
Размер контуры:	2521506,5 мм	Направление просмотра:	Все углы зрения (85/85/85/85)
Интерфейс:	RGB	Номер пин-кода:	50 штифтов
Подключение:	Стыковочные устройства	Светимость поверхности:	700 Cd/m2 ((нитов)
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE FCC и RoHS

Высокая яркость IPS 10,1 дюйма RGB TFT дисплей 1024x600 с PCAP Рисунок

10.1 дюймовая панель экрана TFT с емкостным сенсорным 1024 * 600 разрешением 700 нит RGB интерфейс 0

10.1 дюймовая панель экрана TFT с емкостным сенсорным 1024 * 600 разрешением 700 нит RGB интерфейс 1

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 20	+70	°C
Температура хранения LCM	T_СТГ	-30	+80	°C
ТП Рабочая температура и влажность (20% ~ 90% RH)	T_ОПР	- 20	+70	°C
TP SSхранилищная температура и влажность (20% ~ 90%RH)	T_СТГ	-30	+80	°C
Влажность	RH	- Я...	90	%

ТФТ DCВХарактеристики

Характеристики	Символ	Минуточку.	Тип.	Макс. Макс.	Единица	Примечание
Коэффициент TFT OperationFrame	Гц	- Я...	60	- Я...	Гц
Напряжение питания для ((DC/DC)	VDD	3.0	3.3	3.3	V
Врата TFT на напряжении	ВГГ	16.5	17	17.5	V	Примечание 2
Врата TFT OFF напряжение	VGL	- Семь.5	-7	- Шесть.5	V	Примечание 2
TFT общее напряжение	Vcom	3.0	3.3	4.7	V	Примечание 1
AVDD	ДВД	- Я...	9.6	- Я...	V	Примечание 3

Примечание 1: значение VCOM должно быть скорректировано в зависимости от различных условий для оптимизации значения Flicker.
Примечание 2: VGH и VGL - это рабочие напряжения TFT-ворота.
Примечание 3: регулируйте контраст, увеличьте и темните цвет, а затем уменьшите и просветите.

Описание функции модуля

Пин No.	Символ	Описание LCM	замечания
1	LEDA	Силовое питание + для андода подсветка
2	LEDA	Силовое питание + для андода подсветка
3	LEDK	Силовое питание- для катода подсветка
4	LEDK	Силовое питание- для катода подсветка
5	ГНД	Силовое заземление
6	VCOM	Общее напряжение
7	DVDD	Мощность цифровой схемы 3.3В
8	МОД	Выбрать режим DE/SYNC. MODE=H:DE mode;MODE=L:SYNC mode
9	DE	Сигнал включения данных в режиме RGB I/F 1
10	VS	Вертикальная синхронизация сигнала в RGB I/F
11	HS	Горизонтальная синхронизация. Сигнал в RGB I/F
12	B7	Синие данные
13	В6	Синие данные
14	В5	Синие данные
15	В4	Синие данные
16	В3	Синие данные
17	В2	Синие данные
18	В1	Синие данные
19	B0	Синие данные
20	G7	Зеленые данные
21	G6	Зеленые данные
22	G5	Зеленые данные
23	G4	Зеленые данные
24	G3	Зеленые данные
25	G2	Зеленые данные
26	G1	Зеленые данные
27	G0	Зеленые данные
28	R7	Красные данные
29	R6	Красные данные
30	R5	Красные данные
31	R4	Красные данные
32	R3	Красные данные
33	R2	Красные данные
34	R1	Красные данные
35	R0	Красные данные
36	ГНД	Силовое заземление
37	DCLK	Сигнал пиксельного часа в RGB I/F
38	ГНД	Силовое заземление
39	SHLR	Выходной источник переключения горизонтального направления выбор: ?? H??: S[1]->S[2]->...->S[1920] (по умолчанию) С[1920]->С[1919]->...->С[1]
40	UPDN	Выходной выходной переключатель вертикального направления выбор: Скан сверху вниз Скан сверху вниз
41	ВГГ	Врата на напряжение
42	VGL	Врата от напряжения
43	AVDD	Мощность для аналоговой схемы
44	Перезагрузка	Глобальная резервировка
45	NC	Никакой связи.
46	VCOM	Общее напряжение
47	DITHB	Дитерная функция. Дитерная функция. DITHER = H:Включить внутреннюю дитерную функцию; DITHER = L:отключить внутреннюю функцию дитерации
48	ГНД	Силовое заземление
49	NC	Никакой связи.
50	NC	Никакой связи.
