24 штифта 3,5 " TFT LCD дисплей 480 * 800 HVGA с ST7701SN Driver IC MIPI интерфейс

продукты

24 штифта 3,5 " TFT LCD дисплей 480 * 800 HVGA с ST7701SN Driver IC MIPI интерфейс

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW350116B0

ТАНГАЖ ПИКСЕЛА (W*H):

0.0945

Количество пикселей:

480*800

IC драйвера LCM:

ST7701SN

Лумены градусов:

350cd/м2

Напряжение заднего освещения:

19.6-22.4В

температура хранения:

-30+80°C

Размер:

3.5 дюйма

рабочая температура:

-20+70°C

Выделить:

ST7701SN TFT ЖК-дисплей

3.5 TFT LCD дисплей

24 пинного TFT LCD дисплея

Описание продукта

MIPI3.5 дюймовый TFT LCD, 3,5 дюйма480*800Описание ЖК-дисплея HVGA

Tianxianwei TXW350116B0 - это TFT-модуль с диагональю 3,5 дюйма и разрешением HVGA 480 * 800 пикселей.

Подробная информация о продукте:
1Размер ЖК-дисплея: 3,5 ̊ TFT
2Постановление:480*800
3Угол обзора: 12 часов
4- Размер контуры:51.32*86.61*3.5мм
5Управляющий:ST7701SN
6. Тип интерфейса:MIPI 2 LANE
7. Сенсорная панель: с или без резистивной сенсорной панели необязательно
8. Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C

Характеристики продукта:

TXW350116B0 представляет собой 3,5-дюймовый диагональный 480 * 3RGB (H) X800 (V) цветный TFT-ликвидный дисплей.

Этот модуль поддерживает интерфейс MIPI 2 LANE. Размер модуля модели TXW350116B0 составляет 51,32 * 86,61 * 3,5 мм с эффективной площадью 45,36 * 75,6 мм;

Контроллер TXW350116B0 и ST7701SN интегрированы в модуль с диапазоном напряжения логического питания от 19,6 до 22,4 В.

Может работать в температурном диапазоне от -20 °C до +70 °C; диапазон температуры хранения составляет от -30 °C до +80 °C.

TXW350116B0 - это модуль LCD вертикального режима с яркостью 350cd/m2. Если вы хотите использовать его в пейзажном режиме или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.

Этот 3,5-дюймовый модуль TFT LCD подходит для интеллектуальных глаз робота, портативных устройств PDA, дисплеев контроля доступа и безопасности, интеллектуальных дисплеев переключателей, дисплеев медицинского оборудования,дисплеи бытовых приборов, дисплеи промышленных оборудований и т.д.

Продукт:	3.5 дюймовый TFT LCD экран	Прикосновение к экрану	С резистивной сенсорной панелью или без нее
Решение:	480*800 точек	Направление просмотра:	12:00
Интерфейс:	MIPI 2 LANE	Номер пин-кода:	24 штифта
Подключение:	Замыкание (настраивается)	Светимость поверхности:	350cd/m2 (ниты)
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE&FCC & RoHS

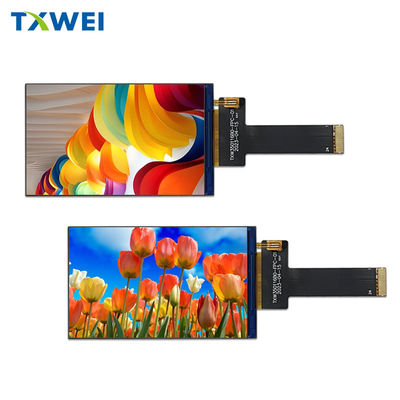

3.5 дюймовый TFT LCD, 3,5 дюйма480*800 Рисунок ЖК-дисплея HVGA

24 штифта 3,5 " TFT LCD дисплей 480 * 800 HVGA с ST7701SN Driver IC MIPI интерфейс 0

24 штифта 3,5 " TFT LCD дисплей 480 * 800 HVGA с ST7701SN Driver IC MIPI интерфейс 1

Описание функции модуля

Пин No.	Символ	Описание
1	VDD ((2,8В)	Аналоговый источник питания (VCI):2от 5 до 3,3 В
2	ОВВСК(1.8В)	Аналоговый источник питания (VCI):1.6от 5 до 3,3 В
3	NC	Никакой связи.
4	Перезагрузка(1.8В)	Перезагрузить входный терминал сигнала.
5	ТЭ	Выходной шприц с разрывным эффектом используется для синхронизации записи кадров MCU,
6	NC	Никакой связи.
7	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
8	СветодиодныеА.	Силовое питание для анодного входного терминала подсвечивания.
9	ГНД	Силовое заземление
10	D0Н	Дифференциальные сигналы высокоскоростного интерфейса
11	D0P	Дифференциальные сигналы высокоскоростного интерфейса
12	ГНД	Силовое заземление
13	CLKN	Высокоскоростные интерфейсные часы с дифференциальным сигналом
14	CLKП	Высокоскоростные интерфейсные часы с дифференциальным сигналом
15	ГНД	Силовое заземление
16	D1N	Дифференциальные сигналы высокоскоростного интерфейса
17	D1П	Дифференциальные сигналы высокоскоростного интерфейса
18	ГНД	Силовое заземление
19	NC	Никакой связи.
20	NC	Никакой связи.
21	ГНД	Силовое заземление
22	NC	Никакой связи.
23	NC	Никакой связи.
24	ГНД	Силовое заземление

Оптические характеристики

24 штифта 3,5 " TFT LCD дисплей 480 * 800 HVGA с ST7701SN Driver IC MIPI интерфейс 2

3.5 дюймовый TFT LCD, 3,5 дюйма480*800 HVGA LCD дисплей реального изображения продукта
