3.0 дюймовый IPS Все углы просмотра TFT LCD дисплейный модуль 360 * 640 разрешение 40 пин MIPI RGB интерфейс

продукты

3.0 дюймовый IPS Все углы просмотра TFT LCD дисплейный модуль 360 * 640 разрешение 40 пин MIPI RGB интерфейс

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW300050S0

Напряжение заднего освещения:

IC драйвера LCM:

ST7701S/GC9503V

Направление просмотра:

Весь час

Ток подсветки:

20 мА

рабочая температура:

-20+70°C

Механический контурSize ((W*H*T):

42.64*74.52*2.15

Элемент привода:

Активная матрица TFT

Выделить:

3.0 дюймовый TFT LCD дисплейный модуль

Модуль дисплея TFT LCD с 40 булавками

Модуль LCD-дисплея 360*640 TFT

Описание продукта

Китайская фабрика 3,0 дюйма QVGA LCD TFT дисплейST7701S/GC9503V 360*640Экран

30,0 дюйма QVGAT7701S/GC9503VТФТ-дисплей

Tianxianwei TXW300050S0 представляет собой 3-дюймовый TN-тип TFT LCD-дисплей с разрешением QVGA 360 * 640 пикселей.

Продукт:	30,0 дюймовый TFT экран	Решение:	360*640
Прикосновение к экрану	Без сенсорного экрана (не требуется)	Размер стекла крышки:	По индивидуальности
Направление просмотра:	12:00	Управляющий блок:	RGB 16/MPI
Ток заднего освещения:	36.72*65.28	Подключение:	Замыкание (настраивается)
Номер пин-кода:	40 штифтов	Светимость поверхности:	350 Cd/m2 ((нитов)
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE&FCC & RoHS

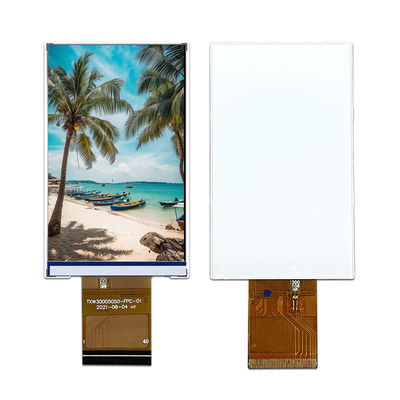

30,0 дюйма TFT LCD Дисплей Рисунок

3.0 дюймовый IPS Все углы просмотра TFT LCD дисплейный модуль 360 * 640 разрешение 40 пин MIPI RGB интерфейс 0

3.0 дюймовый IPS Все углы просмотра TFT LCD дисплейный модуль 360 * 640 разрешение 40 пин MIPI RGB интерфейс 1

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 10	+60	°C
Температура хранения LCM	T_СТГ	- 20	+70	°C
Влажность	RH	- Я...	90	%

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные
1	СветодиодныеА.	Силовое питание для анодного входного терминала подсвечивания.
2	LEDK	Силовое питание для входного терминала катода под подсветкой.
3	ВКВ 3.3В	Силовое питание для ЖК-дисплея.
4	ГНД	Силовое заземление
5	D0N	отрицательная полярность низковольтного дифференциального сигнала 0
6	D0P	Положительная полярность дифференциальных данных низкого напряжения 0 сигнал
7	ГНД	Силовое заземление
8	CLKN	Отрицательная полярность часового дифференциального сигнала низкого напряжения
9	CLKP	Положительная полярность дифференциального часового сигнала низкого напряжения
10	ГНД	Силовое заземление
11	D1N	Отрицательная полярность данных дифференциала низкого напряжения1сигнал
12	D1P	Положительная полярность данных дифференциала низкого напряжения1сигнал
13	ГНД	Силовое заземление
14	VSYNC	Вертикальный (Фрейм) синхронизирующий входный сигнал для работы RGB интерфейса.
15	HSYNC	Горизонтальный (линейный) синхронизирующий входный сигнал для работы интерфейса RGB.
16	DOTCLK	Сигнал точечного часа для работы RGB интерфейса.
17	DE	Сигнал включения данных для работы интерфейса RGB.
18	R0	Красные данные
19	R1	Красные данные
20	R2	Красные данные
21	R3	Красные данные
22	R4	Красные данные
23	G0	Зеленые данные
24	G1	Зеленые данные
25	G2	Зеленые данные
26	G3	Зеленые данные
27	G4	Зеленые данные
28	G5	Зеленые данные
29	В.0	Синие данные
30	В.1	Синие данные
31	В.2	Синие данные
32	В.3	Синие данные
33	В.4	Синие данные
34	Перезагрузка	Перезагрузить входный терминал сигнала.
35	CS	Сигнал отбора чипа.
36	SCL	Сигнал серийного часа.
37	SDA	Пин серийного ввода/вывода данных.
38	ГНД	Силовое заземление
39	ВКВ 3.3В	Силовое питание для ЖК-дисплея.
40	ВКВ 3.3В	Силовое питание для ЖК-дисплея.

30,0 дюймовый TFT LCD дисплей Рисунок Демонстрация реального продукта
