| МОК: | 1 |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Пропускная способность: | 10000pcs |

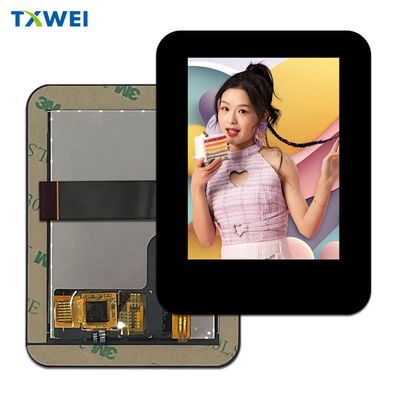

О данном элементе SFTO280PY-7200ACT 2,8 дюймовый емкостный сенсорный модуль TFT
2,8-дюймовый IPS TFT-дисплей с оптическим соединением является устройством, которое интегрирует передовые технологии отображения и сенсорного восприятия.Ниже приведено подробное введение в продукт TXW280115B0-MT:
Информация о продукте
- Размер экрана: 2,8 дюйма
- Резолюция:480*640пиксели
- Технология дисплея: технология IPS (In Plane Switching), обеспечивающая широкий угол просмотра и точность цвета
-Светкость: 400 нит, подходит для просмотра при различных условиях освещения
- Технология сенсорного экрана: емкостная, обеспечивающая высокую чувствительность и точный сенсорный контроль
- Интерфейс: TFT дисплей поддерживающий SPI (Serial Peripheral Interface) и сенсорный экран поддерживающий I2C (Inter Integrated Circuit) интерфейсы для легкого подключения к микроконтроллерам или другим процессорам
-Оптическое связывание: использование оптического клея для связывания сенсорного экрана и экрана дисплея, улучшая точность прикосновения и эффект дисплея
-Многоприкосновение: обычно поддерживает функцию многоприкосновения, позволяющую одновременно работать нескольким пальцам
-Прочность: емкостные сенсорные экраны более прочные, чем резистивные сенсорные экраны, и менее восприимчивы к физическим повреждениям
Сценарии применения
-Промышленная панель управления: используется для отображения и управления промышленным оборудованием
- Медицинское оборудование: отображать важную информацию о медицинском оборудовании
- потребительская электроника: такие как умные домашние устройства, портативные игровые консоли и т.д.
-В автомобильном дисплее: используется для приборной панели или системы инфоразвлечений транспортного средства
- информационные системы для предприятий: такие как POS-аппараты, терминалы самообслуживания и т.д.
Преимущества продукта
-Высокая яркость: яркость 400 нит обеспечивает четкое отображение при различных условиях освещения
-Высокий контраст: технология IPS обеспечивает лучшую контрастность и цветовую производительность
-Многоприкосновение: емкостный сенсорный экран поддерживает многоприкосновение, обеспечивая более плавный интерактивный опыт
-Оптическая связь: улучшает эффект отображения и точность прикосновения.
Подводя итог, 2,8-дюймовый IPS TFT дисплей сочетает в себе высокую яркость, высокую контрастность и многоприкосновения.что делает его подходящим для различных сценариев применения и обеспечивает отличное взаимодействие с пользователем.
Особенности
| Положение | Спецификация | Единица |
| Размер экрана | 20,8 дюйма | Диагональная |
| Количество пикселей |
480*3RGB ((H) X640 ((V) |
Пиксели |
| Область отображения | 43.20 ((H) x57.60 ((V) | мм |
| Пиксельный пич | 0.180 ((H) x0.180 ((V) | мм |
| Размер контуры |
46.9*66.5*2.35 |
мм |
| Расположение пикселей | Вертикальная полоса RGB | - Я не знаю. |
| Режим отображения | Обычно черный. | - Я не знаю. |
| Направление обзора (око) | Все | - Я не знаю. |
| Отображение цвета | 262K | - Я не знаю. |
| Просветительность ((cd/m2) | 400 | нит |
|
Управляющий модуль с сенсорным приводом |
GT911 |
- Я не знаю. |
| Интерфейс |
MIPI |
|
| Заднее освещение | Тип светодиодного бокового света | - Я не знаю. |
| Диск IC |
ST7701S |
|
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
| Сенсорный экран | Капацитивный сенсорный экран | |
| Интерфейс сенсорного экрана | I2C | |
| Сборка TFT+CTP | Оптическое соединение |
Очертание контуры
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| ТП Рабочая температура и влажность (20% ~ 90% RH) | TОПР | - 20 | +70 | °C |
| TP SSхранилищная температура и влажность (20% ~ 90%RH) | TСТГ | -30 | +80 | °C |
| Влажность | RH | - | 90 | % |
Описание функции модуля
| Пин No. | Символ | Функциональные |
| 1 | ГНД | Силовое заземление |
| 2 | D0N | отрицательная полярность низковольтного дифференциального сигнала 0 |
| 3 | D0P | Положительная полярность дифференциальных данных низкого напряжения 0 сигнал |
| 4 | ГНД | Силовое заземление |
| 5 | D1N | Отрицательная полярность низковольтного дифференциального данных 1 сигнала |
| 6 | D1P | Положительная полярность низковольтного дифференциального сигнала 1 |
| 7 | ГНД | Силовое заземление |
| 8 | CLKN | Отрицательная полярность часового дифференциального сигнала низкого напряжения |
| 9 | CLKP | Положительная полярность дифференциального часового сигнала низкого напряжения |
| 10 | ГНД | Силовое заземление |
| 11 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 12 | ТЭ | Вставьте импульс головы для разрыва. |
| 13 | NC | Никакой связи. |
| 14 | ОВВСК | Силовое питание для ввода/вывода |
| 15 | ВКИ | Силовое питание для ЖК-дисплея. |
| 16 | CTP_VDD | Сенсорная панель Источник питания 2.8 ~ 3.3В |
| 17 | CTP_SDA | Данные I2C на сенсорной панели |
| 18 | CTP_SCL | Часы I2C с сенсорной панелью |
| 19 | CTP_INT | Выход прерывания на сенсорной панели |
| 20 | CTP_RST | Перезагрузка сенсорной панели |
| 21 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 22 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
Оптическая спецификация
Изображение продукта
Устройства и сертификаты
