| МОК: | 1 |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Пропускная способность: | 10000pcs |
TFT LCD дисплейный модуль 2,8 дюйма 240x320 RGB MCU SPI интерфейс с RTP введение продукта
| Продукт: | 2.8 дюймовый TFT LCD дисплей |
| Решение: | 240*320 |
| Управляющий блок: |
ST7789V |
| Направление просмотра: | 12:00 |
| Номер пин-кода: | 50 штифтов |
| Светимость поверхности: | 400 Cd/m2 |
| Продолжительность жизни светодиода: | 30000 часов |
| Прикосновение к экрану | безПанель касания |
| Размер стекла крышки: | Настраиваемый |
| Интерфейс: | Mcu 8/16/18 бит RGB 16/18 бит 3/4 LINE SPI |
| Подключение: | Сварка |
| Соответствие: | Соответствует требованиям CE&FCC & RoHS |

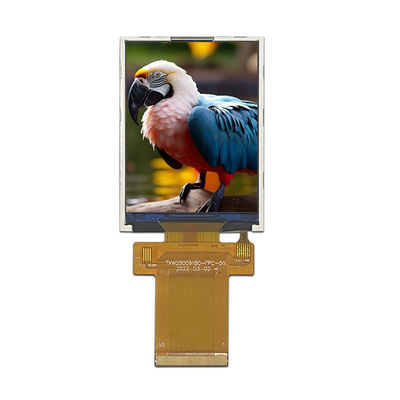

TFT LCD дисплейный модуль 2,8 дюйма 240x320 RGB MCU SPI интерфейсРисунок продукта
ЛКМОписание фиксатора
| Пин No. | Символ | Функциональные |
| 1 | ГНД | Силовое заземление |
| 2 | XR | Координаты сенсорной панели справа |
| 3 | YD | Координаты сенсорной панели вниз |
| 4 | XL | Координаты сенсорной панели слева |
| 5 | YU | Координаты сенсорной панели вверх |
| 6 ~ 7 | ОВВСК(1.8В) | Напряжение ввода/вывода (VDDI до DGND): 1,65V ~ 3,3V |
| 8 ~ 9 | VDD(2,8 В) | Электрическое питание 2,5V ~ 3,3V |
| 10 | IM2 | Выбор режима интерфейса MCU |
| 11 | IM1 | Выбор режима интерфейса MCU |
| 12 | IM0 | Выбор режима интерфейса MCU |
| 13 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 14 | CSX | Сигнал выбора чипа |
| 15 | RS/SCL | Пин выбора данных / команды. |
| 16 | WR/RS | Напишите световой сигнал. |
| 17 | РД | Читайте данные на восходящем краю. |
| 18 | VSYNC | Вертикальная синхронизация, сигнал в RGB I/F. |
| 19 | HSYNC |
Горизонтальная синхронизация. |
| 20 | ЕНАБЛЕ | Сигнал включения данных в режиме RGB I/F 1. |
| 21 | PCLK |
Сигнал пиксельного часа в RGB I/F |
| 22 | SDA |
Пин ввода интерфейса SPI. |
| 23 ~ 40 | DB0 ~ DB17 | RGB интерфейс или MCU параллельная интерфейсная шина данных. |
| 41 | СДО | Пин выхода интерфейса SPI. |
| 42 | ГНД | Силовое заземление |
| 43 | LEDA | Силовое питание + для андода подсветка |
| 44 ~ 49 | LEDK1~LEDK6 | Силовое питание- для катода подсветка |
| 50 | ГНД | Силовое заземление |
Характеристики блока подсветка
Система подсветки является типом краевого освещения с 6 белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - | 3.2 | V | - |
| Поток вперед | Я...F | - Я... | 120 | - | mA | - |
| Светимость (с ЖК-дисплеем) | Лв. | ТБД | - Я... | cd/m2 | - | |
| Время службы светодиодов | Никаких | - Я не знаю. | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.
TFT LCD дисплейный модуль 2,8 дюйма 240x320 RGB MCU SPI интерфейсПroduct Изображения
Производственные мощности
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
Tian Xianwei Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае.Tian Xianwei предлагает широкий ассортимент небольших и средних размеров TFT дисплейных модулей в размерах, таких как 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" и 32" TFT (диагональный размер активной области) и так далееНа этом веб-сайте перечислено более 200 стандартных моделей TFT; кроме того, почти каждый элемент приемлем для получения из стандартных элементов для удовлетворения требований клиентов.
Дисплеи Tian Xianwei TFT квалифицированы в соответствии с промышленным стандартом, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.Tian Xianwei TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран опциональный в резистивной и проецированной емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Tian Xianwei TFT модули идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
