Интерфейс SPI/MCU/RGB 2.8 дюймовый TFT LCD дисплей с разрешением 240x320 и ST7789V LCM Driver IC

продукты

Интерфейс SPI/MCU/RGB 2.8 дюймовый TFT LCD дисплей с разрешением 240x320 и ST7789V LCM Driver IC

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Напряжение заднего освещения:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Выделить:

ST7789V TFT ЖК-дисплей

240x320 TFT ЖК-дисплей

2.8 дюймовый TFT LCD дисплей

Описание продукта

2.8 дюймовый TFT LCD 240x320 сSPI/MCU/RGBинтерфейс и ST7789V IC TFT LCD дисплей

TXW280091B0 представляет собой 2,8-дюймовый полноформатный TFT-LCD дисплей с разрешением 240x320 (240 горизонтальных пикселей на 320 вертикальных пикселей).Напряжение питания (VCC) для управления ЖК-панелью 2.8V до 3.3V.

TXW280091B0 - TN-типовой TFT с углом обзора 12:00 и яркостью 400cd/m2 (типичное значение). Он может работать при температурах от -20 °C до +70 °C;Температура хранения составляет от -30 °C до +80 °C.

Подробная информация о продукте:

1Размер ЖК-дисплея: 2,8 ̊ TFT

2Разрешение: 240x320

3Угол обзора: 12 часов

4- Размер контуры:50*69.2*2.4мм

5ИК водителя: ST7789V

6. Тип интерфейса:SPI/MCU/RGB

7. Сенсорная панель: без сенсорной панели ((Настраиваемая)

8. Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C

Продукт:	20,8 дюйма TFT	Прикосновение к экрану	Без TP ((Настраиваемая)
Решение:	240х320	Направление просмотра:	Двенадцать.
Интерфейс:	SPI/MCU/RGB	Номер пин-кода:	50 штифтов
Подключение:	Замыкание (настраивается)	Светимость поверхности:	400 Cd/m2
Рабочая температура:	-20°C до +70°C	Соответствие:	Соответствует требованиям CE & FCC & RoHS

Обслуживание клиентов

1Перед подписанием официального контракта с нашим клиентом мы поможем проанализировать и предоставить профессиональное решение на основе информации о проекте клиента и выйти с оптимальным решением.

2Ваш запрос, связанный с нашими продуктами или ценой будет отвечен в течение 24 часов.

3Продолжайте информировать наших клиентов о процессе производства и помогайте организовать проверку качества на заводе, если это необходимо.

4. Однолетняя гарантия на наш ЖК-дисплей после доставки. Все дефекты могут быть возвращены и заменены в течение гарантийного периода.

5Покупатель может отправить техника на нашу фабрику для бесплатного обучения до доставки.

6Для необходимой технической или коммерческой поддержки мы организуем встречи по телефону, онлайн-техническое обслуживание или местную помощь на месте.и т.д. для удовлетворения различных потребностей клиентов.

2.8" дюймовый сенсорный ЖК-модуль

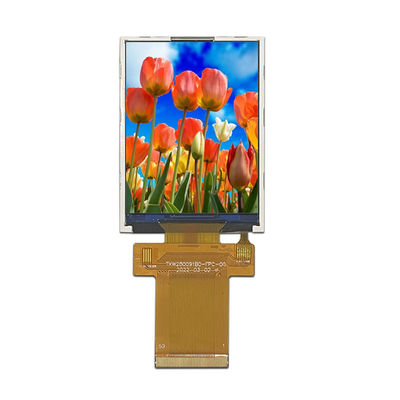

Интерфейс SPI/MCU/RGB 2.8 дюймовый TFT LCD дисплей с разрешением 240x320 и ST7789V LCM Driver IC 0

Интерфейс SPI/MCU/RGB 2.8 дюймовый TFT LCD дисплей с разрешением 240x320 и ST7789V LCM Driver IC 1

ЛКМОписание фиксатора

Пин No.	Символ	Функциональные
1	ГНД	Силовое заземление
2	XR	Координаты сенсорной панели справа
3	YD	Координаты сенсорной панели вниз
4	XL	Координаты сенсорной панели слева
5	YU	Координаты сенсорной панели вверх
6 ~ 7	ОВВСК(1.8В)	Напряжение ввода/вывода (VDDI до DGND): 1,65V ~ 3,3V
8 ~ 9	VDD(2,8 В)	Электрическое питание 2,5V ~ 3,3V
10	IM2	Выбор режима интерфейса MCU
11	IM1	Выбор режима интерфейса MCU
12	IM0	Выбор режима интерфейса MCU
13	Перезагрузка	Перезагрузить входный терминал сигнала.
14	CSX	Сигнал выбора чипа
15	RS/SCL	Пин выбора данных / команды.
16	WR/RS	Напишите световой сигнал.
17	РД	Читайте данные на восходящем краю.
18	VSYNC	Вертикальная синхронизация, сигнал в RGB I/F.
19	HSYNC	Горизонтальная синхронизация.
20	ЕНАБЛЕ	Сигнал включения данных в режиме RGB I/F 1.
21	PCLK	Сигнал пиксельного часа в RGB I/F.
22	SDA	Пин ввода интерфейса SPI.
23 ~ 40	DB0 ~ DB17	RGB интерфейс или MCU параллельная интерфейсная шина данных.
41	СДО	Пин выхода интерфейса SPI.
42	ГНД	Силовое заземление
43	LEDA	Силовое питание + для андода подсветка
44 ~ 49	LEDK1~LEDK6	Силовое питание- для катода подсветка
50	ГНД	Силовое заземление

2.8" Дюймовый сенсорный ЖК-модуль ИСТОЧНОЕ Изображение продукта

Ключевое слово поиска: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 дюйма tft lcd, tft lcd 2.8, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft LCD дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей,2,8 дюймовый LCD-экран
