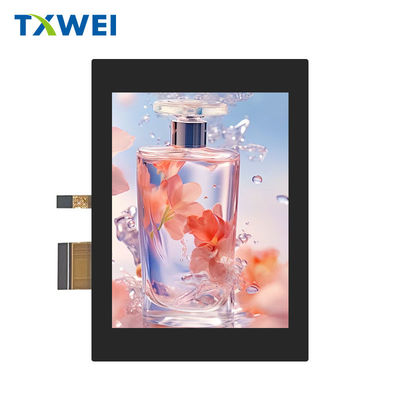

Что касается этого предметаTXW280085C0-CTP2.8 дюймовый емкостной сенсорный модуль TFT
2,8-дюймовый IPS TFT-дисплей с оптическим соединением является устройством, которое интегрирует передовые технологии отображения и сенсорного восприятия.TXW280085C0-CTP:
Информация о продукте
- Размер экрана: 2,8 дюйма
- Разрешение: 240х320 пикселей
- Технология дисплея: технология IPS (In Plane Switching), обеспечивающая широкий угол просмотра и точность цвета
-Светкость: 300 нит, подходит для просмотра при различных условиях освещения
- Технология сенсорного экрана: емкостная, обеспечивающая высокую чувствительность и точный сенсорный контроль
- Интерфейс: TFT дисплей поддерживающий SPI (Serial Peripheral Interface) и сенсорный экран поддерживающий I2C (Inter Integrated Circuit) интерфейсы для легкого подключения к микроконтроллерам или другим процессорам
-Оптическое связывание: использование оптического клея для связывания сенсорного экрана и экрана дисплея, улучшая точность прикосновения и эффект дисплея
-Многоприкосновение: обычно поддерживает функцию многоприкосновения, позволяющую одновременно работать нескольким пальцам
-Прочность: емкостные сенсорные экраны более прочные, чем резистивные сенсорные экраны, и менее восприимчивы к физическим повреждениям
Сценарии применения
-Промышленная панель управления: используется для отображения и управления промышленным оборудованием
- Медицинское оборудование: отображать важную информацию о медицинском оборудовании
- потребительская электроника: такие как умные домашние устройства, портативные игровые консоли и т.д.
-В автомобильном дисплее: используется для приборной панели или системы инфоразвлечений транспортного средства
- информационные системы для предприятий: такие как POS-аппараты, терминалы самообслуживания и т.д.
Преимущества продукта
-Высокая яркость: яркость 300 нит обеспечивает четкое отображение при различных условиях освещения
-Высокий контраст: технология IPS обеспечивает лучшую контрастность и цветовую производительность
-Многоприкосновение: емкостный сенсорный экран поддерживает многоприкосновение, обеспечивая более плавный интерактивный опыт
-Оптическая связь: улучшает эффект отображения и точность прикосновения.
Подводя итог, 2,8-дюймовый IPS TFT дисплей сочетает в себе высокую яркость, высокую контрастность и многоприкосновения.что делает его подходящим для различных сценариев применения и обеспечивает отличное взаимодействие с пользователем.
Особенности
| Положение | Спецификация | Единица |
| Размер экрана | 20,8 дюйма | Диагональная |
| Количество пикселей | 240RGB ((H) x320 ((V) | Пиксели |
| Область отображения | 43.20 ((H) x57.60 ((V) | мм |
| Пиксельный пич | 0.180 ((H) x0.180 ((V) | мм |
| Размер контуры |
54*74,9*3.55 |
мм |
| Расположение пикселей | Вертикальная полоса RGB | - Я не знаю. |
| Режим отображения | Обычно черный. | - Я не знаю. |
| Направление обзора (око) | Все | - Я не знаю. |
| Отображение цвета | 262K | - Я не знаю. |
| Просветительность ((cd/m2) | 300 | нит |
| Соотношение контраста | 1200:1 | - Я не знаю. |
| Интерфейс |
MCU 8/16 BIT |
|
| Заднее освещение | Тип светодиодного бокового света | - Я не знаю. |
| Диск IC | ST7789V | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
| Сенсорный экран | Капацитивный сенсорный экран | |
| Интерфейс сенсорного экрана | I2C | |
| Сборка TFT+CTP | Оптическое соединение |
Очертание контуры
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 10 | +60 | °C |
| Температура хранения LCM | TСТГ | - 20 | +70 | °C |
| ТП Рабочая температура и влажность (20% ~ 90% RH) | TОПР | - 10 | +60 | °C |
| TP SSхранилищная температура и влажность (20% ~ 90%RH) | TСТГ | - 20 | +70 | °C |
| Влажность | RH | - | 90 | % |
ЛКМОписание фиксатора
| Пин No. | Символ | Функциональные |
| 1 | VDD | ППоток 2.5V~3.3V |
| 2 | ОВВСК | Силовое питание для ввода/вывода |
| 3 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 4 | CS | Чип выбирает сигнал входа pi |
| 5 | РС | Пин выбора данных / команды. |
| 6 | WR | Напишите световой сигнал. |
| 7 | РД | Прочитайте световой сигнал. |
| 8 | ГНД | На землю. |
| 9 | ИМ0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | Параллельная интерфейсная шина данных MCU. |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 30 ~ 33 | LEDA | Силовое питание для анодного входного терминала подсвечивания. |
| 34 | ГНД | На землю. |
| 35 | XL | Координаты сенсорной панели слева |
| 36 | XR | Координаты сенсорной панели справа |
| 37 | YU | Координаты сенсорной панели вверх |
| 38 | YD | Координаты сенсорной панели вниз |
| 39 | NC | NC |
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -20°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -10°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -10°C ((30 мин) ~60°C (30 мин),10 циклов |
Изображение продукта
