ST7701 LCM Driver IC 2,8 дюйма TFT LCD дисплей для автомобильных приложений Активная область 43,2 * 57,6 мм

продукты

ST7701 LCM Driver IC 2,8 дюйма TFT LCD дисплей для автомобильных приложений Активная область 43,2 * 57,6 мм

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW280061B0

ТАНГАЖ ПИКСЕЛА (W*H):

Размер:

20,8 дюйма.

температура хранения:

-30+80°C

Интерфейс LCM:

Интерфейс MIPI BIT

рабочая температура:

-20+70°C

Активная зона:

43.2*57.6 мм

Количество пикселей:

480*640

Выделить:

Автомобильные приложения TFT LCD дисплей

2.8 дюймовый TFT LCD дисплей

Описание продукта

2.8" TFT 480x640, TFT LCD 2,8 дюйма Описание

TXW280061B0 представляет собой 2,8-дюймовый диагональный дисплей 480 * 3RGB (H) X640 (V) полноцветный TFT LCD. Модуль TFT LCD поддерживает интерфейс MIPI BIT с размером модуля 55,81 * 83,31 * 3.53 мм и площадь активной площади 43.2 x 57,6 мм; TXW280061B0 LCD TFT интегрирует контроллер ST7701 на модуле с диапазоном напряжения логического источника питания от 2,8 В до 3,3 В.

TXW280061B0 - это модуль LCD вертикального режима с яркостью 300cd/m2. Если вы хотите использовать его в пейзажном режиме или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.8-дюймовый TFT LCD модуль подходит для промышленного оборудования управления дисплеем, дисплеи приборов, умные бытовые приборы, дисплеи 3D-принтеров, дисплеи медицинских эндоскопов, портативные инструменты и другие продукты.

Особенности

Продукт:	2.8 дюймовый TFT LCD дисплей	Решение:	480x640 точек
Управляющий блок:	ST7701	Прикосновение к экрану	Без сенсорного экрана
Стекло покрытия	Настраиваемый	Направление просмотра:	Бесплатный ((80/80/80/80)
Очертание:	55.8183.313.53 мм	Активная зона:	430,20 х 57,60 мм
Интерфейс:	MIPI (настраиваемая)	Подключение:	Тип соединителя FPC
Номер пин-кода:	40 штифтов (настраиваемые)	Светимость поверхности:	300 Cd/m2 ((нитов)
Напряжение питания:	2.8-3.3В	Тип заднего освещения:	Белый светодиод
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE & FCC & RoHS

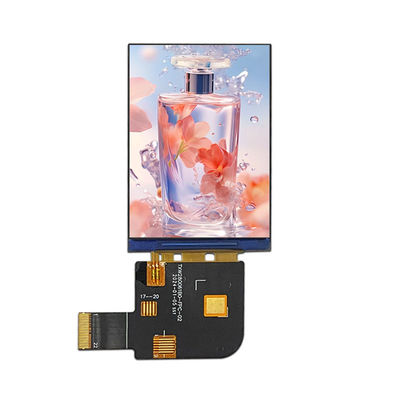

2.8"480*640Рисунок на ТФТ-ЛКД

ST7701 LCM Driver IC 2,8 дюйма TFT LCD дисплей для автомобильных приложений Активная область 43,2 * 57,6 мм 0

ST7701 LCM Driver IC 2,8 дюйма TFT LCD дисплей для автомобильных приложений Активная область 43,2 * 57,6 мм 1

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные
1	ГНД	ПОвер Грунт
2	DSI_ D0_N	MIPI-DSI Дифференциальные сигналы данных
3	DSI_ D0_П	MIPI-DSI Дифференциальные сигналы данных
4	ГНД	ПОвер Грунт
5	DSI_ D1_N	MIPI-DSI Дифференциальные сигналы данных
6	DSI_ D1_П	MIPI-DSI Дифференциальные сигналы данных
7	ГНД	Силовое заземление
8	ДСИ_CLKN	Дифференциальные сигналы MIPI-DSI CLOCK
9	ДСИ_CLKП	Дифференциальные сигналы MIPI-DSI CLOCK
10	ГНД	Силовое заземление
11	RESE DB15 ~ DB0	Перезагрузить терминал ввода сигнала‘Л’. RS=’H’: текущие данные на шине данных - это данные отображения.
12	ТЭ	Сигнал эффекта разрыва используется для синхронизации MCU с каркасной памятью
13	NC	NC
14	ОВВСК	Напряжение ввода/вывода: 1,65V ~ 3,3V
15	ВКИ	ППоставка: 2.5V ~ 3,3 В
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP ПИН-код SDA
18	TP_SCL	TP ПИН-код SCL
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Силовое питание для входного терминала катода под подсветкой.
22	LEDA	Силовое питание для анодного входного терминала подсвечивания.

бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 20	+60	°C
Температура хранения LCM	T_СТГ	-30	+70	°C
Влажность	RH	-	90	%

Характеристики блока подсветка

Система подсветки является краевым типом освещения с белыми 6 светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	16.8	- Я...	19.2	V	-
Поток вперед	Я..._F	- Я...	20	-	mA	-
Светимость (с ЖК-дисплеем)	Лв.		ТБД	- Я...	cd/m²	-
Время службы светодиодов	Никаких	- Я не знаю.	30,000	- Я...	Ч.	Примечание 1

Примечание:

Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при I_Л=20mA/LED. Время службы светодиода может быть уменьшено, если использовать_Лпревышает 25mA/LED.

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+70°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+60°C / 96H
4	Низкий темп.	-20°C / 96H
5	Хранение при высокой температуре/влажности	50°C x 90%RH / 96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),10 циклов

Изображение продукта на TFT LCD

Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии

Тянь СяньвэйТехнология является ведущим мировым производителем TFT LCD дисплеев, базирующимся в Китае.Тянь Сяньвэйпредлагает широкий ассортимент небольших и средних размеров TFT дисплейных модулей в размерах от 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"и 32"TFT (диагональный размер активной области) и т. д. На этом сайте перечислено более 200 стандартных моделей TFT; кроме того,Почти каждый элемент приемлем для получения от стандартных элементов для удовлетворения потребностей клиентов..

Тянь СяньвэйTFT-дисплеи квалифицируются по промышленному стандарту, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), TFT-панели с панелями управления, Bar Type TFT,ТФТ-дисплей с широкой температуройЭти дисплеи включают пейзаж или портретный режим.Тянь СяньвэйTFT LCD-дисплеи доступны в различных разрешениях, а также сенсорный экран опционально в резистивной и проецированной емкостной (PCAP сенсорный экран) технологии.Многие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Тянь СяньвэйTFT-модули идеально подходят для ряда приложений, включая промышленное управление, кофеварки, медицинское оборудование, POS-системы, автоматизацию, GPS-навигатор, белые товары, управление энергетикой, телекоммуникации,медицинское оборудование и т.д..
