| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2,8 дюйма Описание
Механические характеристики:
| ИТМ | Спецификация | ЕДИНСТВО |
| Размер дисплея | 2.8 | дюйм |
| ОТЛИННЫЕ МЕРИЯ |
55.81*83.31*3.53 |
мм |
| Управляющий модуль |
ST7701 |
- |
| Тип интерфейса |
MIPI |
немного |
Характеристики блока подсветка
Система подсветки является краевым типом освещения с белыми 6 светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 16.8 | - Я... | 19.2 | V | - |
| Поток вперед | Я...F | - Я... | 20 | - | mA | - |
| Светимость (с ЖК-дисплеем) | Лв. | ТБД | - Я... | cd/m2 | - | |
| Время службы светодиодов | Никаких | - Я не знаю. | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.
Описание функции модуля
| Пин No. | Символ | ЛКМФункциональные |
| 1 | ГНД | ПОвер Грунт |
| 2 | DSI_ D0_N | MIPI-DSI Дифференциальные сигналы данных |
| 3 | DSI_ D0_П | MIPI-DSI Дифференциальные сигналы данных |
| 4 |
ГНД |
ПОвер Грунт |
| 5 | DSI_ D1_N | MIPI-DSI Дифференциальные сигналы данных |
| 6 | DSI_ D1_П | MIPI-DSI Дифференциальные сигналы данных |
| 7 | ГНД | Силовое заземление |
| 8 | ДСИ_CLKN | Дифференциальные сигналы MIPI-DSI CLOCK |
| 9 | ДСИ_CLKП | Дифференциальные сигналы MIPI-DSI CLOCK |
| 10 | ГНД | Силовое заземление |
| 11 | RESE DB15 ~ DB0 |
Перезагрузить терминал ввода сигнала‘Л’. |
| 12 | ТЭ | Сигнал эффекта разрыва используется для синхронизации MCU с каркасной памятью |
| 13 | NC | NC |
| 14 | ОВВСК | Напряжение ввода/вывода: 1,65V ~ 3,3V |
| 15 | ВКИ | ППоставка: 2.5V ~ 3,3 В |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP ПИН-код SDA |
| 18 | TP_SCL | TP ПИН-код SCL |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 22 | LEDA | Силовое питание для анодного входного терминала подсвечивания. |

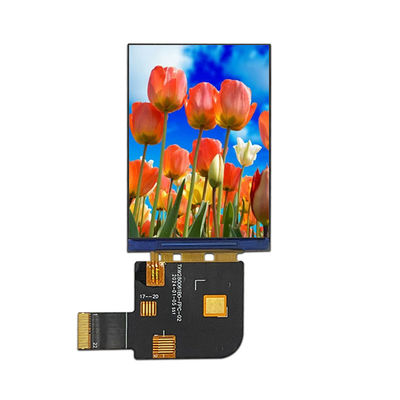

2.8" TFT 480x640, TFT LCD 2,8 дюйма Изображение продукта
ФАБРИКА И УСОБОДЫ
Ключевое слово поиска: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 дюйма tft lcd, tft lcd 2.8, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft LCD дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей,2,8-дюймовый LCD экран, 2,8-дюймовый 480x640, 2,8-дюймовый IPS TFT.
