| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
Китайская фабрика 2,4 дюймовый QVGA LCD TFT дисплей 240x320 экран
2.4 дюйма QVGA ST7789T3-G4ТФТ-дисплей
Тянь Сяньвэй TXW240112S1является 2,4-дюймовым TN типом TFT LCD дисплеем с разрешением QVGA 240x320 пикселей.
| Продукт: | 2.4 дюймовый TFT экран | Решение: | 240х320 |
|---|---|---|---|
| Прикосновение к экрану | Без сенсорного экрана (не требуется) | Размер стекла крышки: | По индивидуальности |
| Направление просмотра: | 12:00 | Управляющий блок: |
ST7789T3-G4 |
| Интерфейс: |
Интерфейс SPI/RGB/MCU |
Подключение: | Замыкание (настраивается) |
| Номер пин-кода: | 45 штифтов | Светимость поверхности: | 1500 Cd/m2 ((нитов) |
| Продолжительность жизни светодиода: | 30000 часов | Соответствие: | Соответствует требованиям CE&FCC & RoHS |
20, 4 дюйма TFT LCD Дисплей Рисунок
Описание функции модуля
| Пин No. | Символ | Функциональные |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | ЮЮ ((NC) | NC |
| 5 ~ 6 | ГНД | Силовое заземление |
| 7 ~ 8 | ВКИ | Силовое питание 2,8 В |
| 9 | ОВВСК | Силовое питание 1,65 ~ 3,3 В |
| 10 | СДО | Выходной пин для серийных данных. |
| 11 ~ 28 | DB17 ~ DB0 | Параллельная интерфейсная шина данных MCU. |
| 29 | DIN ((SDA) | Пин серийного ввода/вывода данных. |
| 30 | PCLK | Сигнал точечного часа для работы RGB интерфейса. |
| 31 | DE | Сигнал включения данных для работы интерфейса RGB. |
| 32 | HS | Линейный синхронный сигнал для работы с интерфейсом RGB. |
| 33 | VS | Синхронный сигнал кадра для работы с интерфейсом RGB. |
| 34 | РД | Прочитайте световой сигнал. |
| 35 | WR ((SPI-RS) | Напишите световой сигнал. |
| 36 | РС | Зарегистрируйте сигнал выбора. |
| 37 | CS |
Сигнал отбора чипа. |
| 38 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 39 ~ 41 | IM0~IM2 | Выбор режима интерфейса |
| 42 | NC | NC |
| 43 |
LEDA |
Силовое питание для анодного входного терминала подсвечивания. |
| 44 | NC | NC |
| 45 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
Характеристики блока подсветка
Система подсветки является типом краевого освещения с 6 белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 16.8 | - Я... | 19.2 | V | - |
| Поток вперед | Я...F | - Я... | 20 | - | mA | - |
| Светимость (с ЖК-дисплеем) | Лв. | 1500 | - Я... | cd/m2 | - | |
| Время службы светодиодов | Никаких | - Я не знаю. | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:

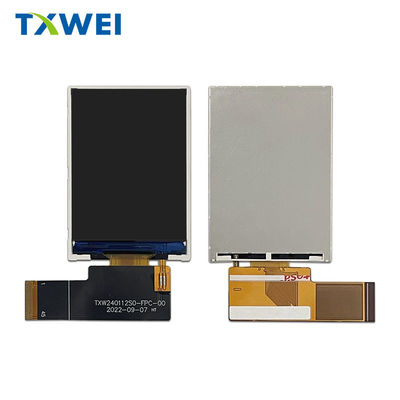

2.4 дюйма TFT LCD дисплей Рисунок Реальная демонстрация продукта
Производственные мощности и сертификаты
Ключевое слово поиска: tft 2.4", 2.4 tft lcd, 2.4" tft lcd, 2.4 дюйма tft lcd, tft lcd 2.4, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft LCD дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей, 2,4 дюймовый tft дисплей,2,4-дюймовый LCD-экран
