Подробная информация о продукции

Домой > продукты >

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU

продукты

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU

МОК:	1
Стандартная упаковка:	Картон
Срок доставки:	16
Метод оплаты:	L/C, D/A, D/P, T/T,
Пропускная способность:	10000 штук

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949 CE FCC ROHS

Номер модели

TXW180025S0

Активная область TFT:

28.032 ((H) * 35.04 ((V) мм

Контроль IC:

ST7735S

Модель No:

TXW180025S0

Глубина цвета:

16.7M

Размер:

1.77inch

Число Lcm:

31pin

Входное напряжение:

2.8~3.3V

IC драйвера LCM:

ST7735S

Температура хранения:

-30 | +80

Просмотр Dierection:

80/80/80/80

рабочая температура:

-20+70

Механический контурSize:

34*43,7*2,43 мм

Интерфейс LCM:

MCU 8/16-битный интерфейс

Выделить:

128*160 TFT LCD дисплейный модуль

1.8 дюймовый TFT LCD дисплейный модуль

Модуль LCD-дисплея TFT с интерфейсом MCU

Описание продукта

1.8 дюймовый TFT LCD QVGA128*160 ST7735SIC с интерфейсом MCU TFT LCD дисплейный модуль

Tianxianwei TXW180025S0 представляет собой 1,8-дюймовый TN-тип TFT LCD-дисплей с разрешением QVGA 128 * 160 пикселей.

Подробная информация о продукте:
1. LCD Размер: 1,8 ′′ дюйма TFT
2Постановление:128*160QVGA
3Угол обзора: 12:00
4- Размер контуры:34*43.7*2.43мм
5. Ключевой элемент ЖК-диспетчера:ST7735S
6. Тип интерфейса LCD:MCU 8/16-битный интерфейс
7. Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: без сенсорного экрана (настраивается)

Продукт:	1.8 дюймовый TFT LCD	Прикосновение к экрану	Без сенсорного экрана (настраивается)
Решение:	128*160 точек	Размер стекла крышки:	Без (настраивается)
Направление просмотра:	12:00	Интерфейс:	MCU 8/16-битный интерфейс
Номер пин-кода:	31 штифт	Подключение:	Замыкание (настраивается)
Светимость поверхности:	280 Cd/m2 ((нитов)	Продолжительность жизни светодиода:	30000 часов
Управляющий блок:	ST7735S	Соответствие:	Соответствует требованиям CE&FCC & RoHS

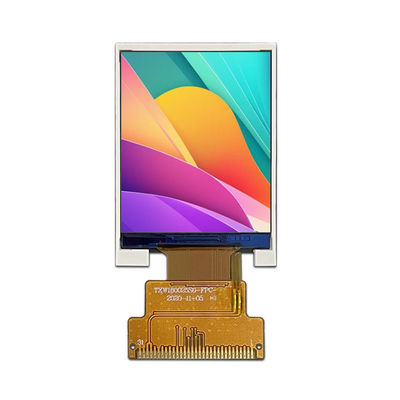

1.8 дюймовый TFT LCD дисплей Реальное изображение продукта

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 10	+60	°C
Температура хранения LCM	T_СТГ	- 20	+70	°C
Влажность	RH	-	90	%

ТФТ DCВХарактеристики

Характеристики	Символ	Минуточку.	Тип.	Макс. Макс.	Единица
Напряжение питания для ввода/вывода	VDDIO	- Я...	- Я...	- Я...	V
Напряжение питания для ((DC/DC)	VDD	2.7	2.8	3.3	V
Напряжение питания для ((DC/DC)	AVDD				V
Напряжение питания для ((DC/DC)	АВЕЕ				V

ЛКМОписание фиксатора

Пин No.	Символ	ЛКМФункциональные
1	LEDK	Силовое питание для входного терминала катода под подсветкой.
2	LEDA	Силовое питание для анодного входного терминала подсвечивания.
3	ГНД	Гунд
4	VDD	ПИН-ЭНЕРГИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ((2.8-3.3В)
5	AO	Зарегистрируйте сигнал выбора.
6	CS	Чип выбирает входный штифт сигнала
7	Перезагрузка	Перезагрузить входный терминал сигнала.
8	SDA	Пин входного/выходного сигнала
9	SCL	Сигнальный пин синхронного часа
10	ГНД	Гунд

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+70°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-20°C / 96H
3	Высокая скорость.	+60°C / 96H
4	Низкий темп.	-10°C / 96H
5	Хранение при высокой температуре/влажности	50°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),50 циклов

Производственные мощности и сертификаты

Проектированный емкостный сенсорный экран (PCAP)

Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.

Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU 4

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU 5

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU 6

128*160 1,8 дюймовый TFT LCD дисплейный модуль ST7735S IC с интерфейсом MCU 7

Почему выбрать нас?

1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.

2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
