7.02 дюймовый TFT LCD дисплей HX8279 1200*1920 точки 40 штифтов интерфейс MIPI

продукты

7.02 дюймовый TFT LCD дисплей HX8279 1200*1920 точки 40 штифтов интерфейс MIPI

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW702002B0

Активная зона:

94.5 ((H) * 151.2 ((V)

Ток подсветки:

180-300 мА

Механический контурSize ((W*H*T):

105.18х163.34х3.65

Размер:

Число Lcm:

40PIN

температура хранения:

-30+80

рабочая температура:

-20+70

Выделить:

Дисплей дистанционного управления дронов

7-дюймовый дисплей

Описание продукта

7.02" TFT1200*1920точки с введением продукта RTP

TXW702002B0 представляет собой 7,02-дюймовый полноцветный TFT LCD-дисплей с соотношением сторон 16:10 с разрешением до 1200 * 1920 и эффектом отображения высокой яркости высокой четкости IPS.Этот TFT дисплей поддерживает интерфейс MIPIС помощью антиотблески дисплеев экран не отражает свет и поддерживает лучшее качество изображения.

Контрастный коэффициент этого модуля составляет 500:1 (типичное значение), а яркость составляет 1500-2000 нит (типичное значение).и модуль работает в температурном диапазоне от -20 до +70 °C, при температуре хранения от -30 до +80 °C.

Этот продукт широко используется в таких областях, как дисплей пульта дистанционного управления дронов, фотооборудование, военное оборудование для дисплея, промышленная безопасность, медицинское оборудование, портативные PDA и т. д.

Особенности

Наименование продукта:	7.02 дюймовый TFT LCD дисплей
Номер модели:	TXW702002B0
Размер:	70,0 дюйма
Количество пикселей:	1200*3RGB ((H) X1920 ((V)
Степень лумена:	1500-2000cd/м2
Рабочая температура:	-20°C до +70°C
Температура хранения:	-30°C до +80°C
Размер механического контура (WHT):	105.18×163.34×3.65 мм
Интерфейс LCM:	Интерфейс MIPI
Ток подсветка:	180-300 мА
LCM Pin n Count:	40 штифта

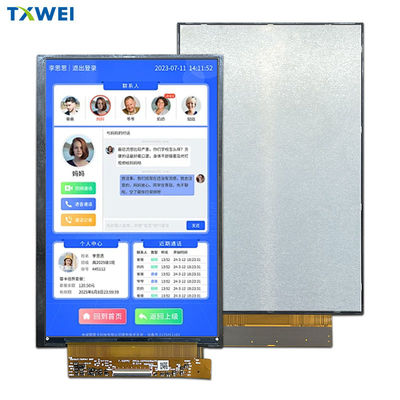

7.02" TFT1200*1920точки с RTP Рисунок продукта

7.02 дюймовый TFT LCD дисплей HX8279 1200*1920 точки 40 штифтов интерфейс MIPI 0

7.02 дюймовый TFT LCD дисплей HX8279 1200*1920 точки 40 штифтов интерфейс MIPI 1

Описание функции модуля

Пин No.	Символ	Функциональные
1	NC	Никакой связи.
2	IOVCC 1,8 В	Силовое питание для ввода/вывода
3	IOVCC 1,8 В	Силовое питание для ввода/вывода
4	ГНД	Силовое заземление
5	РСТ	Перезагрузить сигнал.
6	NC	Никакой связи.
7	ГНД	Силовое заземление
8	МИПИ_0N	Дифференциальные сигналы высокоскоростного интерфейса
9	МИПИ_0П	Дифференциальные сигналы высокоскоростного интерфейса
10	ГНД	Силовое заземление
11	МИПИ_1N	Дифференциальные сигналы высокоскоростного интерфейса
12	МИПИ_1П	Дифференциальные сигналы высокоскоростного интерфейса
13	ГНД	Силовое заземление
14	CLKN	Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
15	CLKP	Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
16	ГНД	Силовое заземление
17	MIPI_2N	Дифференциальные сигналы высокоскоростного интерфейса
18	MIPI_2P	Дифференциальные сигналы высокоскоростного интерфейса
19	ГНД	Силовое заземление
20	MIPI_3N	Дифференциальные сигналы высокоскоростного интерфейса
21	MIPI_3P	Дифференциальные сигналы высокоскоростного интерфейса
22	ГНД	Силовое заземление
23	NC	Никакой связи.
24	NC	Никакой связи.
25	ГНД	Силовое заземление
26	NC/TE	Никакой связи.
27	PWMO	PWM (Pulse Width Modulation) Сигнал светодиодного вождения.
28	NC/BIST	Никакой связи.
29	NC	Никакой связи.
30	ГНД	Силовое заземление
31	LEDK	Силовое питание для входного терминала катода под подсветкой.
32	LEDK	Силовое питание для входного терминала катода под подсветкой.

33	NC	Никакой связи.
34	VSN	Внешнее входное напряжение ((-4,5V ~ -6V)
35	VSN	Внешнее входное напряжение ((-4,5V ~ -6V)
36	NC	Никакой связи.
37	ВСП	Внешнее входное напряжение ((4,5V ~ 6V)
38	ВСП	Внешнее входное напряжение ((4,5V ~ 6V)
39	LEDA	Силовое питание для анодного входа светодиодного подсветки.
40	LEDA	Силовое питание для анодного входа светодиодного подсветки.

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 20	+70	°C
Температура хранения LCM	T_СТГ	-30	+80	°C
Влажность	RH	- Я...	90	%

ТФТ DCВХарактеристики

Характеристики	Символ	Минуточку.	Тип.	Макс. Макс.	Единица
Напряжение питания для ввода/вывода	VDDIO	1.7	1.8	2.0	V
Напряжение питания для ВСП	ВСП	4.5	5.5	6	V
Напряжение питания для VSN	VSN	-6	- Пять.5	- Четыре.5	V

Характеристики блока подсветка

Система подсветки является типом краевого освещения с 48 белыми светодиодами.

приведены в следующих таблицах.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	21.6	- Я...	25.6	V	- Я...
Поток вперед	Я..._F	180	240	300	mA	- Я...
Светимость (с ЖК-дисплеем)	Лв.	1000	1300	1500	cd/m²	- Я...
Время службы светодиодов	Никаких	- Я...	20,000	- Я...	Ч.	Примечание 1

Примечание:

Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при I_ЛВремя службы светодиода может быть сокращено, если использовать_Лпревышает 45mA/LED.

Оптическая спецификация

7.02 дюймовый TFT LCD дисплей HX8279 1200*1920 точки 40 штифтов интерфейс MIPI 2

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+80°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+70°C / 96H
4	Низкий темп.	-20°C / 96H
5	Хранение при высокой температуре/влажности	60°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),10 циклов

7.02" TFT 800x480 точек с изображением продукта RTP
