| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |

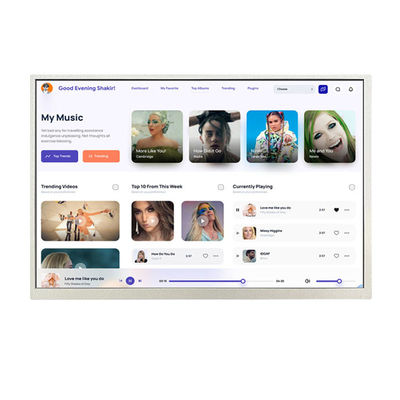

| Продукт: | 10.1 дюймовый промышленный TFT дисплей |
| Решение: | 1280 RGB x 800 |
| Интерфейс: | Интерфейс LVDS 8 бит |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Номер пин-кода: | 40 штифтов |
| Светимость поверхности: | 1000 Cd/m2 ((нитов) |
| Очертание: |
229.1*148.9*4.4(мм) |
| Активная зона: |
216.96 ((H) * 135.6 ((V)(мм) |
| Прикосновение к экрану | RTP и CTP необязательны |
| Цвета отображения: | 16.7 М |
|
IC драйвера LCM: |
EK79202 |
|
Пинн-счет Lcm: |
40 пин |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям CE & FCC & RoHS |
Промышленный TFT дисплей 10,1 дюйма LVDS 1280x800 пикселей 40 штифтов
LCM Pв Описание:
| Пин No. | Символ | Описание |
| 1 | NC | NC |
| 2 | VDD | Напряжение питания для цифровой схемы. |
| 3 | VDD | Напряжение питания для цифровой схемы. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | ГНД | Земля |
| 8 | RXIN0- | Ввод отрицательных дифференциальных данных LVDS |
| 9 | RXIN0+ | Ввод положительных дифференциальных данных LVDS |
| 10 | ГНД | Земля |
| 11 | RXIN1- | Ввод отрицательных дифференциальных данных LVDS |
| 12 | RXIN1+ | Ввод положительных дифференциальных данных LVDS |
| 13 | ГНД | Земля |
| 14 | RXIN2- | Ввод отрицательных дифференциальных данных LVDS |
| 15 | RXIN2+ | Ввод положительных дифференциальных данных LVDS |
| 16 | ГНД | Земля |
| 17 | РХСЛКИН- | отрицательный вход дифференциального часа LVDS |
| 18 | RXCLKIN+ | Положительный вход дифференциального часа LVDS |
| 19 | ГНД | Земля |
| 20 | RXIN3- | Ввод отрицательных дифференциальных данных LVDS |
| 21 | RXIN3+ | Ввод положительных дифференциальных данных LVDS |
| 22 | ГНД | Земля |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | ГНД | Земля |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Мощность для аналоговой схемы |
| 30 | ГНД | Земля |
| 31 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 32 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Врата от напряжения |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | ВГГ | Врата на напряжение |
| 39 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
| 40 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
АбсолютноеМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | -30 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| Влажность | RH | - Я... | 90 | % |
ТФТ DCВХарактеристики
Примечание 1: сначала нанесите VDD и VeL на ЖК-дисплей, а затем нанесите Veн.
Примечание 2: Настройка VDD должна соответствовать выходному напряжению сигналов (см. Примечание 3) системной платы клиента.
Характеристики блока подсветка
Система подсветки является типом краевого освещения с 48 белыми светодиодами.
приведены в следующих таблицах.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 21.6 | - Я... | 25.6 | V | - Я... |
| Поток вперед | Я...F | - Я... | 240 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 1000 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 20,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛВремя службы светодиода может быть сокращено, если использоватьЛпревышает 40mA/LED.
Оптические характеристики
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -30°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов |
- Что?Промышленный TFT дисплей 10,1 дюйма LVDS 1280x800 пикселей 40 штифтов Продукт IМагия
Проектируемый емкостный сенсорный экран (PCAP)
Проектируемая емкость (PCAP) технологии касания предлагает быструю и чувствительную реакцию и профессиональную надежность в сочетании.Проектируемый емкостный сенсорный экран от Saef Technology предназначен для строгих промышленныхМы также можем объединить PCAP сенсорные экраны с жидкокристаллическими дисплеями (LCD),что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
