| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
| Продукт: | 10.1 дюймовый промышленный TFT дисплей |
| Решение: |
1280*800 |
| Светимость поверхности: | 350cd/m2 ((нитов) |
| Интерфейс: |
Интерфейс LVDS 8 BIT |
| Номер пин-кода: | 40 штифтов |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Очертание: |
229.46*149.1*2.6(мм) |
| Активная зона: |
216.96 ((H) * 135.6 ((V)(мм) |
| Обработка поверхности: | Твердое покрытие ((3H) |
| Нехватка: | 25% |
| Прикосновение к экрану | С CTP необязательно |
| Цвета отображения: | 16.7 М |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
|
Светодиодные фонари: |
39 шт. |
| Время действия светодиода: | 30000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям CE&FCC & RoHS |

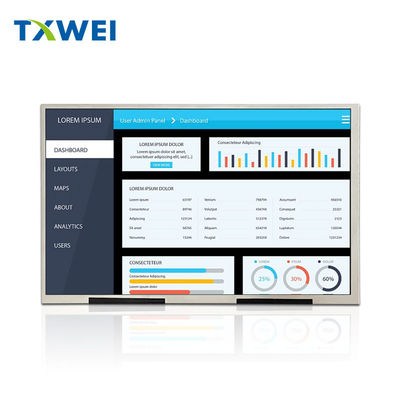

Рисунок продукта
LCM Pв Описание:
| Пин No. | Символ | Описание |
| 1 | NC | NC |
| 2 | VDD | Напряжение питания для цифровой схемы. |
| 3 | VDD | Напряжение питания для цифровой схемы. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | ГНД | Земля |
| 8 | RXIN0- | Ввод отрицательных дифференциальных данных LVDS |
| 9 | RXIN0+ | Ввод положительных дифференциальных данных LVDS |
| 10 | ГНД | Земля |
| 11 | RXIN1- | Ввод отрицательных дифференциальных данных LVDS |
| 12 | RXIN1+ | Ввод положительных дифференциальных данных LVDS |
| 13 | ГНД | Земля |
| 14 | RXIN2- | Ввод отрицательных дифференциальных данных LVDS |
| 15 | RXIN2+ | Ввод положительных дифференциальных данных LVDS |
| 16 | ГНД | Земля |
| 17 | РХСЛКИН- | отрицательный вход дифференциального часа LVDS |
| 18 | RXCLKIN+ | Положительный вход дифференциального часа LVDS |
| 19 | ГНД | Земля |
| 20 | RXIN3- | Ввод отрицательных дифференциальных данных LVDS |
| 21 | RXIN3+ | Ввод положительных дифференциальных данных LVDS |
| 22 | ГНД | Земля |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | ГНД | Земля |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Мощность для аналоговой схемы |
| 30 | ГНД | Земля |
| 31 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 32 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Врата от напряжения |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | ВГГ | Врата на напряжение |
| 39 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
| 40 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
Характеристики блока подсветка
Система подсветки является типом краевого освещения с 42 белыми светодиодами.
приведены в следующих таблицах.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 8.4 | - Я... | 10.5 | V | - Я... |
| Поток вперед | Я...F | - Я... | 280 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 400 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов |
Продукт IМагия
Производственные мощности и сертификаты
Проектируемый емкостный сенсорный экран (PCAP)
Технология PCAP обеспечивает быструю и чувствительную реакцию, а также профессиональную надежность.и автомобильные приложенияМы также можем объединить PCAP сенсорный экран с жидкокристаллическим дисплеем (LCD), который является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
Почему выбрать нас?
1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?Тиансяньвэйможет соответствовать вашим требованиям к LCD.
2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?Тиансяньвэйможет предоставлять пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая услуги воздушного и оптического связывания.
3Приверженность надежности качества
ТиансяньвэйМы гарантируем качество через управление производством IQC,PQC и OQC,проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
Ключевое слово поиска:солнечно-читаемый TFT дисплей 10,1 дюйма, промышленный TFT дисплей 10,1 дюйма, PCAP TFT LCD 10,1 дюйма, PCAP TFT LCD 10,1 дюйма, tft 10,1 ", 10,1 дюйма tft lcd солнечно-читаемый, 10.1 " тфт LCD солнечный свет читаемый, 10,1 дюйма tft lcd, tft lcd 10,1, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft lcd дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйма tft дисплей, 10,1 дюйм tft дисплей, 10,1 дюйм tft дисплей, 10,1-дюймовый TFT экран10,1 дюйма, 10,1 дюйма, 10,1 дюйма,1280*800TFT, 10,1 дюйма1280*800, 10,1 дюймовый LVDS
