10.1 дюймовый LCD дисплей 1200X1920 модуль 350cd/m2 Медицинское оборудование умный домашний дисплей

МОК: negotiate
цена: negotiate
Стандартная упаковка: cardboard
Срок доставки: 16
Метод оплаты: L/C TT D/P
Пропускная способность: 10000pcs
Подробная информация
Описание продукта
Подробная информация
Place of Origin
Guangdong,China
Фирменное наименование
TXWEI
Сертификация
CE ROHS FCC
Model Number
TXW100047N0
IC драйвера LCM:
HX8279
ТАНГАЖ ПИКСЕЛА (W*H):
0.1128*0.1128
Лумены градусов:
350 д/м2
Активная зона:
135.36 ((H) * 216.576 ((V)
температура хранения:
-20+60
Интерфейс LCM:
Интерфейс MIPI BIT
Количество пикселей:
1200*3RGB ((H) X1920 ((V)
Число Lcm:
40
Выделить:

Модуль ЖК-дисплея 1200x1920

,

10-дюймовый модуль ЖК-дисплея

,

Дисплейная панель медицинского оборудования для умного дома

Описание продукта

10.1 дюйм1200*1920Промышленный TFT LCD дисплей MIPI Интерфейс 40 пин Введение продукта



TXW100047N0 представляет собой 10,1-дюймовый промышленный TFT-LCD дисплей с разрешением 1200 * 3RGB (H) X1920 (V) (1200 горизонтальных на 1920 вертикальных пиксельных массивов). Эта модель поддерживает интерфейс MIPI;Напряжение питания (VCC) для управления ЖК-панелью 22.4V до 25.6V. Он может использоваться для встроенных систем, автоматизации, GPS, медицинского оборудования, промышленного оборудования и устройств безопасности, которые требуют высококачественных цветовых изображений TFT.

Этот продукт широко используется в образовательных планшетах, панелях медицинского оборудования, роботах, платежных терминалах, принтерах, умных домах, распознавании лиц, мобильных платежах, панелях промышленных панелей управления,оборудование и панели для показа приборов, автомобильной электроники, офисной техники, бытовой техники и других областей.



Ключевые слова: 10.1 дюймовый TFT LCD дисплей
Решение:

1200*1920
Интерфейс: MIPI
Продолжительность жизни светодиода: 30000 часов
Направление просмотра: В шесть часов.
Рабочая температура: -10°C до +50°C
Прикосновение к экрану TXW100047N0-TC
Размер стекла крышки: ODM
Светимость поверхности: 350 Cd/m2
Пины: 40

IC драйвера LCM:

HX8279
Соответствие: Соответствует требованиям CE & FCC & RoHS








Рисунок продукта



10.1 дюймовый LCD дисплей 1200X1920 модуль 350cd/m2 Медицинское оборудование умный домашний дисплей 0



10.1 дюймовый LCD дисплей 1200X1920 модуль 350cd/m2 Медицинское оборудование умный домашний дисплей 1





Характеристики блока подсветка

Система подсветки является типом краевого освещения с 32 белыми светодиодами.

приведены в следующих таблицах.

Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 22.4 - Я... 25.6 V - Я...
Поток вперед Я...F - Я... 80 - Я... mA - Я...
Светимость (с ЖК-дисплеем) Лв. - Я... ТБД - Я... cd/m2 - Я...
Время службы светодиодов Никаких - Я... 30,000 - Я... Ч. Примечание 1



Примечание:

  • Время службы “LED” определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.



Описание функции модуля

Пин No. Символ ЛКМФункциональные
1 NC Никакой связи.
2 CTP_Перезагрузка 3.3В CTP_Reset Сигнальный входный пин.
3 CTP_VDD 3.3В питание для цепи постоянного тока/ постоянного тока
4 ГНД ПОвер Грунт
5 CTP_INT 3.3В CTP_STOP Сигнал
6 CTP_SDA 3.3В CTP_Data Синглал
7 CTP_SCL 3.3В CTP_Clock Сигнальный сигнал
8 NC Никакой связи.
9

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
10

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
11 NC Никакой связи.
12

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
13

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
14

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
15 NC Никакой связи.
16 ГНД ПОвер Грунт
17 MIPI_D0N Дифференциальные сигналы высокоскоростного интерфейса
18 MIPI_D0П Дифференциальные сигналы высокоскоростного интерфейса
19 ГНД ПОвер Грунт
20 MIPI_D1N Дифференциальные сигналы высокоскоростного интерфейса
21 MIPI_D1П Дифференциальные сигналы высокоскоростного интерфейса
22 ГНД ПОвер Грунт
23 MIPI_CLKN Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
24 MIPI_CLKП Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
25 ГНД ПОвер Грунт
26 MIPI_D2N Дифференциальные сигналы высокоскоростного интерфейса
27 MIPI_D2П Дифференциальные сигналы высокоскоростного интерфейса
28 ГНД ПОвер Грунт
29 MIPI_D3N Дифференциальные сигналы высокоскоростного интерфейса
30 MIPI_D3P Дифференциальные сигналы высокоскоростного интерфейса
31 ГНД ПОвер Грунт
32 NC Никакой связи.
33 NC Никакой связи.
34 Перезагрузка1.8В Настройка любого пин низкий инициирует LSI
35 VCC3.3В Силовое питание бустерной схемы
36 VCC3.3В Силовое питание бустерной схемы
37 VCC3.3В Силовое питание бустерной схемы
38 VCC3.3В Силовое питание бустерной схемы
39 IOVCC 1,8 В питание для цепи постоянного тока/ постоянного тока
40 NC Никакой связи.





RИспытательный пункт надежности

Нет, нет, нет. Испытательный пункт Условия испытания Примечания
1 Высокая температура +70°C / 96H

1Функциональный тест ОК.

Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы.

2Никаких низких.

Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.




2 Низкотемпературное хранение -20°C / 96H
3 Высокая скорость. +60°C / 96H
4 Низкий темп. -10°C / 96H
5 Хранение при высокой температуре/влажности 50°C x 90%RH /96H
6 Тепловой и холодный шок Статическое состояние, -10°C ((30 мин) ~60°C (30 мин),10 циклов

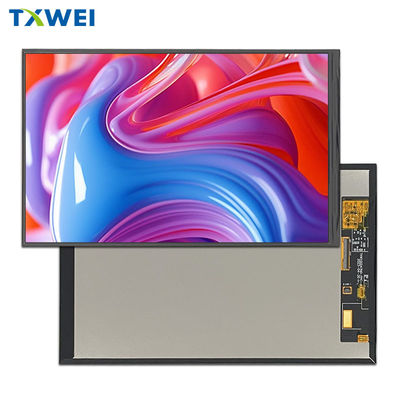

Изображения продукции
