| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
TXW100041B0-CTP представляет собой 10,1-дюймовый полноцветный TFT LCD дисплей с соотношением 16: 9 с разрешением 1024 * 600, IPS полный вид высокой четкости с эффектом высокой яркости,широкий температурный диапазон рабочей температуры -30+80, и высокая яркость дисплея 450cd/m2.
Кроме того,TXW100041B0-CTPпредлагает три характеристики продукта: высокую яркость (450 cd/m2), высокий контраст (800:1) и антиотблески.улучшение визуального опыта продуктов клиентов в различных условиях.
Этот продукт широко используется в таких областях, как навигация автомобилей, наружное оборудование для наблюдения за солнечным светом, промышленное оборудование для управления, медицинское оборудование, панели управления интерфейсом человека-машины и т. Д.
Особенности
| Положение | Спецификация |
| Размер ЖК | 10.1 дюйм ((диагональная) |
|
Лумены градусов |
450cd/m2 |
| Резолюция |
1024*3RGB ((H) X600 ((V) |
| Режим отображения | Обычно белый, передающий. |
| Пунктная высота |
0.2175*0.2088мм |
| Активная зона |
222.72 ((H) *125.28 ((V)мм |
| Размер модуля ((с CTP) | 247.69*154.09*6.8мм |
|
IC драйвера LCM |
HX8282A11 |
|
Интерфейс LCM |
Битовый интерфейс LVDS |
|
Пинн-счет Lcm |
60 |
| Показать направление ((Серый инверсия) |
Весь час |
|
Структура сенсорного экрана |
G+G |
|
Управляющий модуль с сенсорным приводом |
GT9271 |
|
Интерфейс касания |
IIC |
| рабочая температура |
-20+70 |
| температура хранения |
-30+80 |
LVDS Inch TFT с продуктом CTPРисунок
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| ТП Рабочая температура и влажность (20% ~ 90% RH) | TОПР | - 20 | +70 | °C |
| TP SSхранилищная температура и влажность (20% ~ 90%RH) | TСТГ | -30 | +80 | °C |
| Влажность | RH | - Я... | 90 | % |
ТФТ DCВХарактеристики
| Характеристики | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Коэффициент TFT OperationFrame | Гц | - Я... | 60 | - Я... | Гц | - Я... |
| Напряжение питания для ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | - Я... |
| Врата TFT на напряжении | ВГГ | - Я... | 18 | - Я... | V | - Я... |
| Врата TFT OFF напряжение | VGL | - Я... | -6 | - Я... | V | - Я... |
| TFT общее напряжение | Vcom | - Я... | 4.4 | - Я... | V | - Я... |
| AVDD | ДВД | - Я... | 9.6 | - Я... | V | - Я... |
Примечания:
1. VGH - это рабочее напряжение TFT Gate.
2. VGL - это рабочее напряжение TFT Gate.
колеблется с той же фазой, что и Vcom.
3. Vcom должен быть настроен для оптимизации качества отображения, как Crosstalk и Контрастное соотношение и т.д.
4. Значение является только базовым. Клиент может оптимизировать значение настройки
разные D-IC.
Характеристики блока подсветка
Система подсветки является краевым типом освещения с белыми 42 светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 16.8 | - Я... | 19.2 | V | - |
| Поток вперед | Я...F | - Я... | 140 | - | mA | - |
| Светимость ((с LCD + CTP) | Лв. | ТБД | - Я... | cd/m2 | - | |
| Время службы светодиодов | Никаких | - Я... | 30000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),10 циклов |

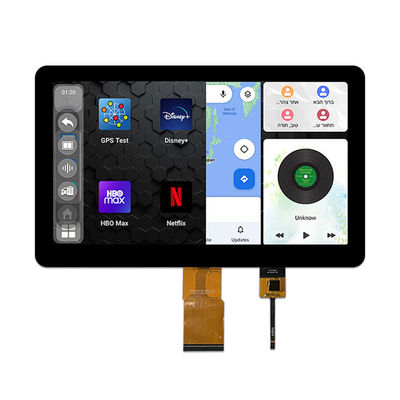

ПродуктИзображение
Производственные мощности и сертификаты
