| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |

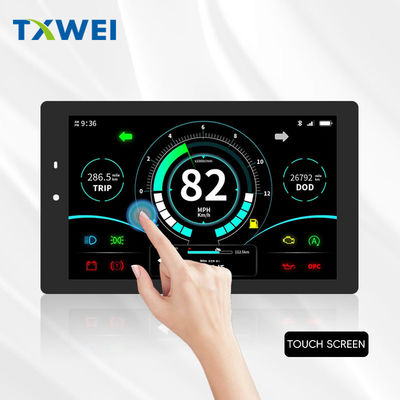

7-дюймовый IPS TFT ЖК-дисплей JD9365DA Драйвер Интерфейс MIPI Введение продукта
TXW700088K0-CTPTFT LCD дисплей представляет собой 7-дюймовый портретный режим с емкостным сенсорным экраном (CTP) TFT LCD модуль, отображающий разрешение QVGA600*1024пикселей, этот TFT LCD модуль встроен сJD9365DAИК. он поддерживает интерфейс MIPI. напряжение питания для аналоговых (Vcc) диапазон от18ВЭтот модуль имеет противоотражательную панель поверхности и все углы обзора видны.
TXW700088K0-CTPдисплейный продукт использует высокояркость фонового освещения, с высокояркостью поляризатора, яркость поверхности может достигать 800 NITS, а поверхность CTP является противоотражающей,чтобы этот продукт можно было читать на солнцеЭтот LCD-модуль может быть использован в встроенных системах, промышленном устройстве, безопасности и портативном оборудовании, которое требует отображения высокого качества и красочного изображения.
Особенности:
| Продукт: | 7-дюймовый TFT LCD дисплей |
| Решение: |
600*1024 |
| Направление просмотра: | IPS Все углы зрения |
| Номер пин-кода: | 40 штифтов |
| Светимость поверхности: | 800 Cd/m2 |
| Продолжительность жизни светодиода: | 20000 часов |
| Прикосновение к экрану | Капацитивная сенсорная панель |
| Размер стекла крышки: | Настраиваемый |
| Интерфейс: | MIPI |
|
Механический контур: |
104.36*178.67*5.28 |
| Управляющий блок: |
JD9365DA |
| Соответствие: | Соответствует требованиям CE & FCC & RoHS |
7-дюймовый IPS TFT LCD дисплейJD9365DAДисплейный интерфейс ПродуктРисунок
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| ТП Рабочая температура и влажность (20% ~ 90% RH) | TОПР | - 20 | +70 | °C |
| TP SSхранилищная температура и влажность (20% ~ 90%RH) | TСТГ | -30 | +80 | °C |
| Влажность | RH | - Я... | 90 | % |
Характеристики блока подсветка
Система подсветки является краевым типом освещения с 18 белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 16.8 | - Я... | 19.2 | V | - Я... |
| Поток вперед | Я...F | - Я... | 120 | - Я... | mA | - Я... |
| Светимость ((с LCD + CTP) | Лв. | - Я... | 800 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 20,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Описание функции модуля
| Пин No. | Символ | Функциональный LCM |
| 1 | ГНД | Силовое заземление |
| 2 | MIPI_D0+ | Дифференциальные сигналы высокоскоростного интерфейса |
| 3 | MIPI_D0- | Дифференциальные сигналы высокоскоростного интерфейса |
| 4 | ГНД | Силовое заземление |
| 5 | MIPI_D1+ | Дифференциальные сигналы высокоскоростного интерфейса |
| 6 | MIPI_D1- | Дифференциальные сигналы высокоскоростного интерфейса |
| 7 | ГНД | Силовое заземление |
| 8 | MIPI_CLK+ | Дифференциальные сигналы высокоскоростного интерфейса |
| 9 | MIPI_CLK- | Дифференциальные сигналы высокоскоростного интерфейса |
| 10 | ГНД | Силовое заземление |
| 11 | MIPI_D2+ | Дифференциальные сигналы высокоскоростного интерфейса |
| 12 | MIPI_D2- | Дифференциальные сигналы высокоскоростного интерфейса |
| 13 | ГНД | Силовое заземление |
| 14 | MIPI_D3+ | Дифференциальные сигналы высокоскоростного интерфейса |
| 15 | MIPI_D3- | Дифференциальные сигналы высокоскоростного интерфейса |
| 16 ~ 17 | ГНД | Силовое заземление |
| 18 ~ 19 | VCC 1,8 В | питание для цепи В/В |
| 20 ~ 23 | NC | NC |
| 24 | Перезагрузка | Настройка любого пин низкий инициирует LSI |
| 25 ~ 26 | NC | NC |
| 27 | ГНД | Силовое заземление |
| 28 ~ 29 |
LEDK |
Силовое питание для входного терминала катода под подсветкой. |
| 30 | ГНД | Силовое заземление |
| 31 | NC | NC |
| 32 ~ 33 | ГНД | Силовое заземление |
| 34 | NC | NC |
| 35 ~ 36 |
LEDA |
Силовое питание для анодного входного терминала подсвечивания. |
| 37 | ГНД | Силовое заземление |
| 38 ~ 39 | VDD 3.3В | питание для цепи постоянного тока/ постоянного тока |
| 40 | NC | NC |
CTPПИН-кодОписание:
| Пин No. | Символ | ВТПФункциональные |
| 1 | CTP_VCC2.8V | Сенсорная панель Pоверпоставки20,8 ~ 3,3 В |
| 2 | CTP_INT1.8V | Выход прерывания на сенсорной панели |
| 3 | CTP_RST1.8V | Перезагрузка сенсорной панели |
| 4 | CTP_SCL1.8V | Часы I2C с сенсорной панелью |
| 5 | CTP_SDA1.8V | Данные I2C на сенсорной панели |
| 6 | ГНД | ПОвер Грунт |
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов |
Изображения продукции
Производитель TFT LCD дисплейного модуля - более 400 стандартных изделий TFT на линии
Тянь СяньвэйSAEF является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае. SAEF предлагает широкий ассортимент продуктов для малых и средних размеров TFT-дисплеев в размерах от 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6 дюймов, 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"и 32"TFT (диагональный размер активной области) и т. д. На этом сайте перечислено более 200 стандартных моделей TFT; кроме того,Почти каждый элемент приемлем для получения от стандартных элементов для удовлетворения потребностей клиентов..
Ключевое слово поиска: tft 7",7ТFT LCD,7"Тфт LCD,7дюймовый LCD, TFT LCD7,7tft дисплей,7"Тфт дисплей,7дюймовый tft дисплей, tft дисплей7дюймовый дисплей tft7"7дюймовый TFT LCD дисплей,7"Тфт экран,7дюймовый TFT экран, TFT экран7дюйм, TFT экран7"7дюймовый LCD экран
