| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |

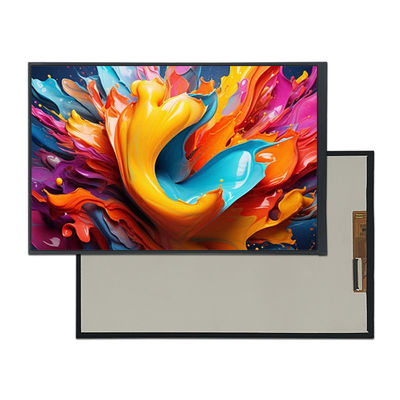

10.1 дюймовый TFT LCD дисплей широкая температура 800*1280 экран MIPI 40 пиннов
Введение продукта
TXW100035B2 TFT LCD дисплей представляет собой 10,1-дюймовый IPS полный экран с разрешением 800 * 1280 пикселей.ТФТ-экран TXW100035B2 работает при 24 В (напряжение питания)
Дизайн TXW100035B2 без касания, настраиваемый сенсорный экран, дополнительные интерфейсы IIC и USB.Качество дисплея TFT LCD TXW100035B2 хорошееКак дисплей промышленного класса, этот продукт широко используется в таких областях, как панели управления устройствами, мобильные платежные продукты, продукты контроля доступа к безопасности, инструменты и счетчики,медицинское оборудование, умные дома, Интернет вещей и бытовые приборы.
| Продукт: | 10.1 дюймовый TFT LCD дисплей |
| Светимость поверхности: | 550 Cd/m2 ((нитов) |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Номер пин-кода: | 40 штифтов |
| Решение: |
800*1280 |
| Интерфейс: | MIPI |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Активная зона: |
135.36 ((H) * 216.576 ((V)(мм) |
| Очертание: |
143*228.6*2.8(мм) |
| Прикосновение к экрану | CTP Факультативно |
| Цвета отображения: | 16.7 М |
|
IC драйвера LCM: |
JD9365DA |
|
Напряжение заднего освещения: |
24 В |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям CE&FCC & RoHS |
Особенности
Этот 10,1-дюймовый TFT-дисплей представляет собой цветный активный матричный TFT-LCD с использованием аморфных кремниевых TFT (ThinFilm Transistors) в качестве активных устройств переключения.
Этот PCAP TFT LCD 10,1 дюймовый дисплей спроектирован со стеклянным покрытием, которое можно настроить по требованию клиента.
Этот 10,1-дюймовый TFT экран имеет цветовую гамму типа 50% Min.45%.
Время отклика этого 10,1-дюймового LCD TFT составляет Typ. 30ms, Max. 35ms.
Этот 10,1-дюймовый MIPI TFT работает при широкой температуре от -30 до +80 градусов.
Рисунок продукта
Описание функции модуля
| Пин No. | Символ | ЛКМФункциональные |
| 1 | NC | NC |
| 2 | VDD/3,3В | питание для цепи постоянного тока/ постоянного тока |
| 3 | VDD/3,3В | питание для цепи постоянного тока/ постоянного тока |
| 4 | ГНД | ПОвер Грунт |
| 5 | Перезагрузка | Настройка любого пин низкий инициирует LSI |
| 6 | NC | NC |
| 7 | ГНД | ПОвер Грунт |
| 8 | MIPI_D0N | MIPI-DSI Дифференциальные сигналы данных |
| 9 | MIPI_D0П | MIPI-DSI Дифференциальные сигналы данных |
| 10 | ГНД | ПОвер Грунт |
| 11 | MIPI_D1N | MIPI-DSI Дифференциальные сигналы данных |
| 12 | MIPI_D1П | MIPI-DSI Дифференциальные сигналы данных |
| 13 | ГНД | ПОвер Грунт |
| 14 | MIPI_CLKN | Дифференциальные сигналы MIPI-DSI CLOCK |
| 15 | MIPI_CLKП | Дифференциальные сигналы MIPI-DSI CLOCK |
| 16 | ГНД | ПОвер Грунт |
| 17 | MIPI_D2N | MIPI-DSI Дифференциальные сигналы данных |
| 18 | MIPI_D2П | MIPI-DSI Дифференциальные сигналы данных |
| 19 | ГНД | ПОвер Грунт |
| 20 | MIPI_D3N | MIPI-DSI Дифференциальные сигналы данных |
| 21 | MIPI_D3P | MIPI-DSI Дифференциальные сигналы данных |
| 22 | ГНД | ПОвер Грунт |
| 23 ~ 24 | NC | NC |
| 25 | ГНД | ПОвер Грунт |
| 26 ~ 29 | NC | NC |
| 30 | ГНД | ПОвер Грунт |
| 31 ~ 32 |
СветодиодныеК |
Силовое питание для входного терминала катода под подсветкой. |
| 33 ~ 38 | NC | NC |
| 39 ~ 40 |
СветодиодныеА. |
Силовое питание для анодного входного терминала подсвечивания. |
Оптические характеристики
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),50 циклов |
Изображение продукта
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
Tian Xianwei Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае.Tian Xianwei предлагает широкий ассортимент небольших и средних размеров TFT дисплейных модулей в размерах, таких как 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" и 32" TFT (диагональный размер активной области) и так далееНа этом веб-сайте перечислено более 200 стандартных моделей TFT; кроме того, почти каждый элемент приемлем для получения из стандартных элементов для удовлетворения требований клиентов.
Дисплеи Tian Xianwei TFT квалифицированы в соответствии с промышленным стандартом, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.Tian Xianwei TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран опциональный в резистивной и проецированной емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Tian Xianwei TFT модули идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
