7-дюймовый TFT LCD дисплей 800*1280 Яркость 350cd/m2 Дисплейная панель контроля доступа безопасности

продукты

7-дюймовый TFT LCD дисплей 800*1280 Яркость 350cd/m2 Дисплейная панель контроля доступа безопасности

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW700081S0-MT

Механический контурSize ((W*H*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

Размер:

Лумены градусов:

350cd/м2

ТАНГАЖ ПИКСЕЛА (W*H):

0.11775 ((H) *0.11775 ((V)

Интерфейс LCM:

Интерфейс MIPI

Количество пикселей:

800*3RGB ((H) X1280 ((V)

IC драйвера LCM:

ILI9881C

Выделить:

800*1280 7-дюймовый TFT LCD дисплей

7-дюймовый TFT LCD дисплей

панель отображения контроля доступа безопасности

Описание продукта

Описание продукта:

Обработка поверхности стекла с сенсорным экраном Tianxianwei TXW700081S0-MT имеет множество функциональных опций, таких как антибактериальный, водонепроницаемый, антиотпечаток, антиотблески и антиотражание.Мы можем настроить в соответствии с конкретными требованиями клиентаРазмер крышки стекла может быть настроен в соответствии с запросом клиента. Для достижения предотвращения пыли, мы будем применять 3M VHB на ступеньках на задней части стекла,который может полностью предотвратить попадание пыли в устройство пользователяПри разработке этого продукта мы также провели антистатическую обработку.Другой вариант применения заключается в том, что продукт может иметь идеальный эффект при осязании, будь то голыми руками или с использованием пластиковых перчаток..

Tianxianwei TXW700081S0-MT в настоящее время используется клиентами с яркостью 350 нит.мы поддерживаем индивидуальную яркость и разрешение для удовлетворения потребностей пользователей в различных условияхШироко используется в таких областях, как контроль доступа безопасности, образование детей, мобильные платежи, промышленный контроль, приборостроение, медицинское оборудование, умные дома, Интернет вещей,бытовая техника, и т.д.

Быстрая информация о продукте

1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 800*1280
3Угол обзора: свободный, все углы обзора
4Размер контуры: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) мм
5. Тип интерфейса LCM: MIPI

6. Тип интерфейса CTP: I2C
7. Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)

Спецификация

Положение	Содержание	ЕДИНСТВО
Тип ЖК	7.0 TFT-LCD, передающий
Размер контуры	104.5 ((W) 171.5 ((H) 4.43 ((T)	мм
Активная зона	94.2 ((H) * 150.72 ((V)	мм
Направление обзора	Все углы обзора	---
Отображение цвета	16.7M
Количество точек	800*1280	Пункты
Точечная высота (H×V)	0.11775 ((H) *0.11775 ((V)	мм
Тип Assy	COG+FPC+BL+CTP	---
Заднее освещение	Белое светодиодное освещение	-
Интерфейс	Интерфейс MIPI
Пинн-счет Lcm	31	штифт

Рисунок продукта

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные
1- Три.	СветодиодныеА. AA0DDBDB15~DB0 DB15~DB0	Силовое питание для анодного входного терминала подсвечивания.
4	NC	NC
5-8	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
9	ГНД	ПОвер Грунт
10	ГНД	ПОвер Грунт
11	MIPI_D2+	Дифференциальные сигналы высокоскоростного интерфейса
12	MIPI_D2-	Дифференциальные сигналы высокоскоростного интерфейса
13	ГНД	ПОвер Грунт
14	MIPI_D1+	Дифференциальные сигналы высокоскоростного интерфейса
15	MIPI_D1-	Дифференциальные сигналы высокоскоростного интерфейса
16	ГНД	ПОвер Грунт
17	MIPI_CLK+	Положительная полярность дифференциального часового сигнала низкого напряжения
18	MIPI_CLK-	Отрицательная полярность часового дифференциального сигнала низкого напряжения
19	ГНД	Силовое заземление
20	MIPI_D0+	Дифференциальные сигналы высокоскоростного интерфейса
21	MIPI_D0-	Дифференциальные сигналы высокоскоростного интерфейса
22	ГНД	ПОвер Грунт
23	MIPI_D3+	Дифференциальные сигналы высокоскоростного интерфейса
24	MIPI_D3-	Дифференциальные сигналы высокоскоростного интерфейса
25	ГНД	ПОвер Грунт
26	ТЭ	Служит TE (Разрыв эффекта) штифт на MPU интерфейс
27	Перезагрузка	Настройка любого пин низкий инициирует LSI
28	Идентификация	Идентификация считывает ПИН для идентификационной схемы.
29	VDDIO/1,8В	питание для цепи В/В
30- 31	VDD/3,3В	питание для цепи постоянного тока/ постоянного тока

CTPПИН-кодОписание:

Пин No.	Символ	ВТПФункциональные
1	CTP_VDD3.3V	питание для цепи постоянного тока/ постоянного тока
2	CTP_SCL3.3V	Часы I2C с сенсорной панелью
3	CTP_SDA3.3V	Данные I2C на сенсорной панели
4	CTP_INT3.3V	Выход прерывания на сенсорной панели
5	CTP_RST3.3V	Перезагрузка сенсорной панели
6	ГНД	ПОвер Грунт

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 20	+70	°C
Температура хранения LCM	T_СТГ	-30	+80	°C
ТП Рабочая температура и влажность (20% ~ 90% RH)	T_ОПР	- 20	+70	°C
TP SSхранилищная температура и влажность (20% ~ 90%RH)	T_СТГ	-30	+80	°C
Влажность	RH	- Я...	90	%

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+80°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+70°C / 96H
4	Низкий темп.	-20°C / 96H
5	Хранение при высокой температуре/влажности	50°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов

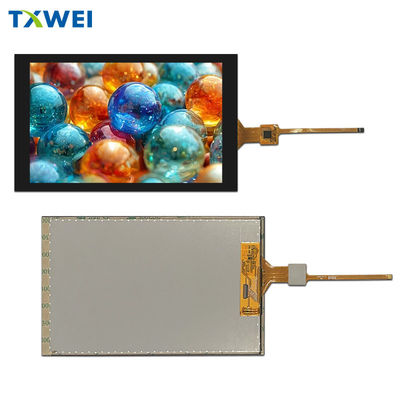

Изображение продукта

Производственные мощности и сертификаты

7-дюймовый TFT LCD дисплей 800*1280 Яркость 350cd/m2 Дисплейная панель контроля доступа безопасности 4
