Подробная информация о продукции

Домой > продукты >

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль

продукты

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW700081S0

Механический контурSize ((W*H*T):

99.65*160.85*2.4 мм

Ток подсветки:

Размер:

Лумены градусов:

400-550cd/m2

IC драйвера LCM:

ILI9881C

Интерфейс LCM:

Интерфейс MIPI

рабочая температура:

-20+70

ТАНГАЖ ПИКСЕЛА (W*H):

0.11775 ((H) *0.11775 ((V)

Выделить:

Интерфейс MIPI TFT LCD дисплей

Дисплейная панель для мобильных платежей 800*1280

7-дюймовый дисплей для мобильных платежей

Описание продукта

7.0" TFT 800x1280, TFT LCD 7,0 дюйма Описание

TXW700081S0 TFT LCD-модуль представляет собой 7-дюймовый диагональный портретный режим HD 800x1280 IPS с полноцветным дисплеем.Этот модуль поддерживает интерфейс MIPIРазмер модуля модели TXW700081S0 составляет 99,65 (ширина) x 160,85 (длина) x 2,4 (толщина) мм, с эффективной площадью 94,2 x 150,72 мм.

Контроллер TXW700081S0 и ILI9881C интегрированы в модуль с рабочим диапазоном напряжения 15 В

Если вы хотите использовать его в режиме ландшафта или регулировать яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.Эта модель широко применяется в таких областях, как обучение студентов светового дисплея, мобильные платежи, контроль доступа промышленной безопасности, приборостроение, медицинское оборудование, умный дом, Интернет вещей, бытовые приборы и т.д.

Продукт:	7 дюймовый TFT LCD Touch	Решение:	800х1280 точек
Управляющий блок:	ILI9881C или эквивалентный	Прикосновение к экрану	без прикосновения, PCAP необязательно
Размер стекла крышки:	Настраиваемый	Направление просмотра:	Бесплатный ((80/80/80/80)
Очертание:	99.65160.852.4мм	Активная зона:	94.2 ((H) * 150.72 ((V)nm
Интерфейс:	MIPI (настраиваемая)	Подключение:	Тип соединителя FPC
Номер пин-кода:	31 штифт (настраиваемый)	Светимость поверхности:	400-550Cd/m2 ((nits)
Напряжение питания:	15 V ((Стоимость типа)	Тип заднего освещения:	Белый светодиод
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE&FCC & RoHS

7.0" TFT 800x1280, TFT LCD 7,0 дюйма Рисунок

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль 0

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль 1

Описание функции модуля

Пин No.	Символ	ЛКМФункциональные
1	СветодиодныеА.	Силовое питание для анодного входного терминала подсвечивания.
2	СветодиодныеА.	Силовое питание для анодного входного терминала подсвечивания.
3	СветодиодныеА.	Силовое питание для анодного входного терминала подсвечивания.
4	NC	Никакой связи.
5	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
6	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
7	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
8	СветодиодныеК	Силовое питание для входного терминала катода под подсветкой.
9	ГНД	ПОвер Грунт
10	ГНД	ПОвер Грунт
11	MIPI_D2+	Дифференциальные сигналы высокоскоростного интерфейса
12	MIPI_D2-	Дифференциальные сигналы высокоскоростного интерфейса
13	ГНД	ПОвер Грунт
14	MIPI_D1+	Дифференциальные сигналы высокоскоростного интерфейса
15	MIPI_D1-	Дифференциальные сигналы высокоскоростного интерфейса
16	ГНД	ПОвер Грунт
17	MIPI_CLK+	Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
18	MIPI_CLK-	Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
19	ГНД	ПОвер Грунт
20	MIPI_D0+	Дифференциальные сигналы высокоскоростного интерфейса
21	MIPI_D0-	Дифференциальные сигналы высокоскоростного интерфейса
22	ГНД	ПОвер Грунт
23	MIPI_D3+	Дифференциальные сигналы высокоскоростного интерфейса
24	MIPI_D3-	Дифференциальные сигналы высокоскоростного интерфейса
25	ГНД	ПОвер Грунт
26	ТЭ	Служит TE (Разрыв эффекта) штифт на MPU интерфейс
27	Перезагрузка	Настройка любого пин низкий инициирует LSI
28	Идентификация	Никакой связи.
29	VDDIO/1,8В	питание для цепи В/В
30	VDD/3,3В	питание для цепи постоянного тока/ постоянного тока
31	VDD/3,3В	питание для цепи постоянного тока/ постоянного тока

Характеристики блока подсветка

Система подсветки является краевым освещением с 20 белыми светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	14		16	V	-
Поток вперед	Я..._F	- Я...	80	-	mA	-
Светимость (с ЖК-дисплеем)	Лв.		360	- Я...	cd/m²	-
Время службы светодиодов	Никаких	- Я не знаю.	30,000	- Я...	Ч.	Примечание 1

Примечание:

Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при I_Л=20mA/LED. Время службы светодиода может быть уменьшено, если использовать_Лпревышает 25mA/LED.

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+70°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+60°C / 96H
4	Низкий темп.	-20°C / 96H
5	Хранение при высокой температуре/влажности	50°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов

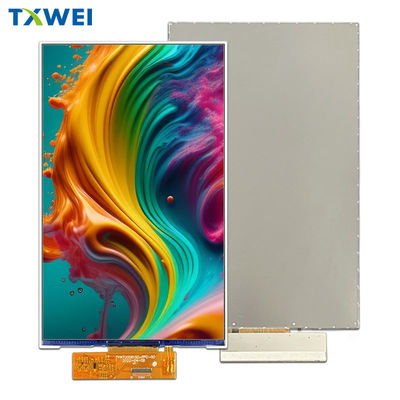

7.0" TFT 800x1280, TFT LCD 7,0 дюйма Изображение продукта

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль 3

Полностью автоматизированное оборудование завода

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль 4

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль 5
